Sollwert - Grundfos CIU 200 Benutzerhandbuch

6.2 Sollwert

Der zulässige Wertebereich für dieses Register reicht von
0 - 10000 (0 % bis 100 %), wie in Abb.
wird als Prozentwert vom maximalen Sollwert oder dem oberen
Sensormesswert (100 %) angegeben. Der Sollwert kann je nach
gewählter Regelungsart der Parameter Drehzahl, Druck oder
Volumenstrom sein.
Ein Sollwert von 0 bedeutet nicht, dass die Pumpe abschaltet.
Oberer
Sensor-
messwert
Kleinster
Sollwert
0 = 0 %
Sollwert [%]

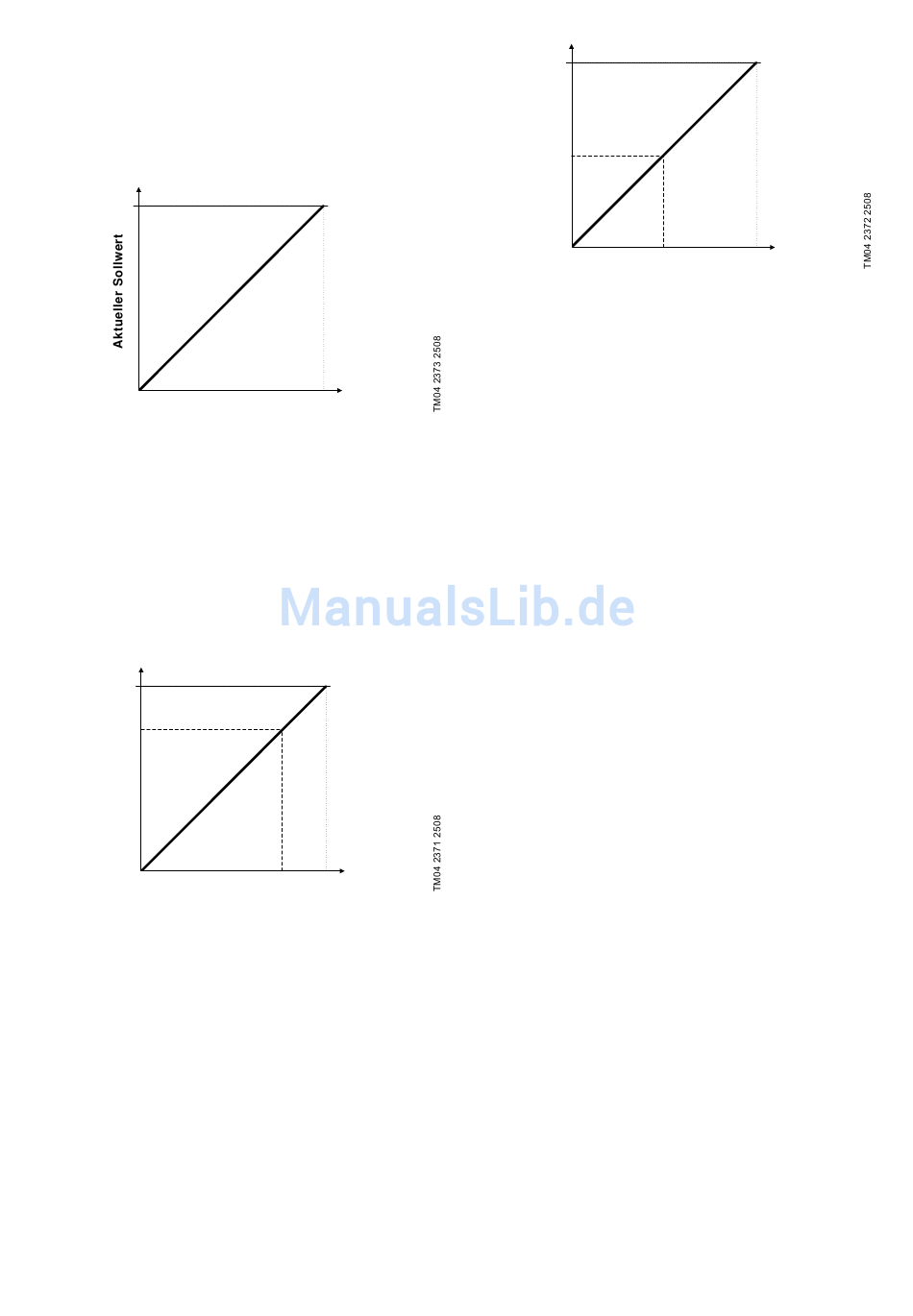

Abb. 9 Sollwert
6.2.1 Regelungsarten
Geregelter Betrieb
Ist die Regelungsart auf den Wert "CONST_PRESS" (Geregelter
Betrieb) gesetzt und liegt der Sensormessbereich bei 0-10 bar,
ergibt sich bei einem Sollwert von 80 % ein aktueller Sollwert von
8 bar.
Verfügt der Sensor über einen Messbereich von 0-16 bar und ist
ein Sollwert von 50 % eingestellt, so ergibt sich ebenfalls ein
aktueller Sollwert von 8 bar. Bei gleichem Sensormessbereich
und einem gewählten Sollwert von 25 % ist der aktuelle Sollwert
dann 4 bar.
10 bar
8 bar
0 = 0 %
8000 = 80 %
Abb. 10 Konstantdruck
Ungeregelter Betrieb
Wurde die Regelungsart auf den Wert "CONST_FREQ"
(Ungeregelter Betrieb) gesetzt, wird der Sollwert als Sollwert für
die Förderleistung des Pumpensystems verwendet.
Das Beispiel zeigt, dass ein Sollwert von 50 % einer Förderleis-
tung von 50 % entspricht.
9 dargestellt. Der Sollwert
10000 = 100 %
10000 = 100 %
Maximale
Förderleis-
tung des
Pumpensys-
tems
50 % För-
derleistung
0 = 0 %
5000 = 50 %
Abb. 11 Konstante Frequenz
10000 = 100 %
17
