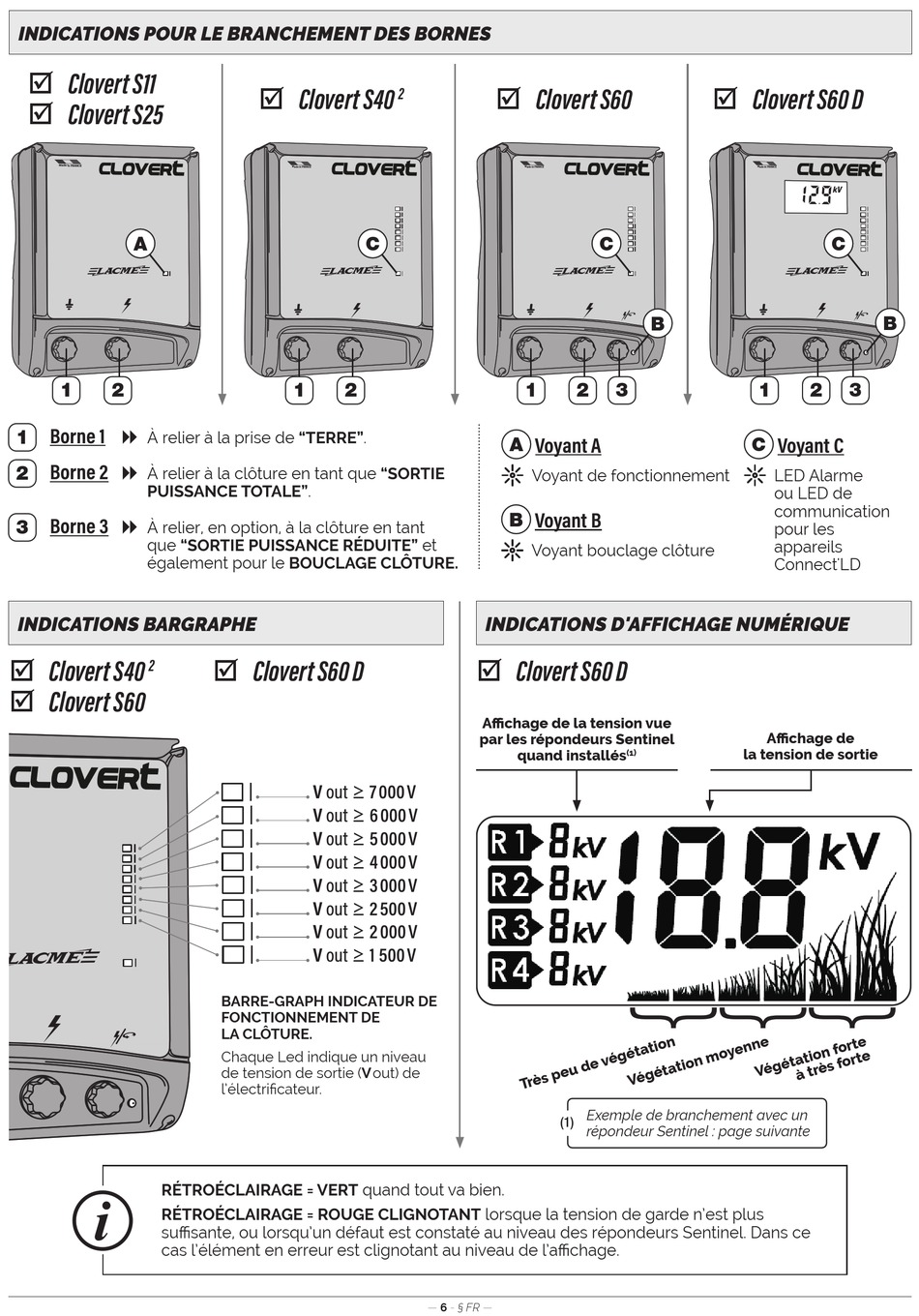

INDICATIONS POUR LE BRANCHEMENT DES BORNES
Clovert S11
Clovert S25
A
1
2
Borne 1
1
À relier à la prise de "TERRE".
Borne 2
2
À relier à la clôture en tant que "SORTIE
PUISSANCE TOTALE".
Borne 3
3
À relier, en option, à la clôture en tant
que "SORTIE PUISSANCE RÉDUITE" et
également pour le BOUCLAGE CLÔTURE.
INDICATIONS BARGRAPHE
Clovert S40
2
Clovert S60
RÉTROÉCLAIRAGE = VERT quand tout va bien.
RÉTROÉCLAIRAGE = ROUGE CLIGNOTANT lorsque la tension de garde n'est plus
suffisante, ou lorsqu'un défaut est constaté au niveau des répondeurs Sentinel. Dans ce
cas l'élément en erreur est clignotant au niveau de l'affichage.
Clovert S40
C
1
2
Clovert S60 D
V out ≥ 7 000 V
V out ≥ 6 000 V
V out ≥ 5 000 V
V out ≥ 4 000 V
V out ≥ 3 000 V
V out ≥ 2 500 V
V out ≥ 2 000 V
V out ≥ 1 500 V
BARRE-GRAPH INDICATEUR DE
FONCTIONNEMENT DE
LA CLÔTURE.
Chaque Led indique un niveau
de tension de sortie (V out) de
l'électrificateur.
Clovert S60
2
1
Voyant A
A
Voyant de fonctionnement
Voyant B
B
Voyant bouclage clôture
INDICATIONS D'AFFICHAGE NUMÉRIQUE
Clovert S60 D
Affichage de la tension vue
par les répondeurs Sentinel
quand installés
(1)
— 6 - § FR —
Clovert S60 D
C
B
2
3
la tension de sortie
(1)
Exemple de branchement avec un
répondeur Sentinel : page suivante
C
B
1
2
3
Voyant C
C
LED Alarme
ou LED de
communication
pour les
appareils
Connect'LD
Affichage de
