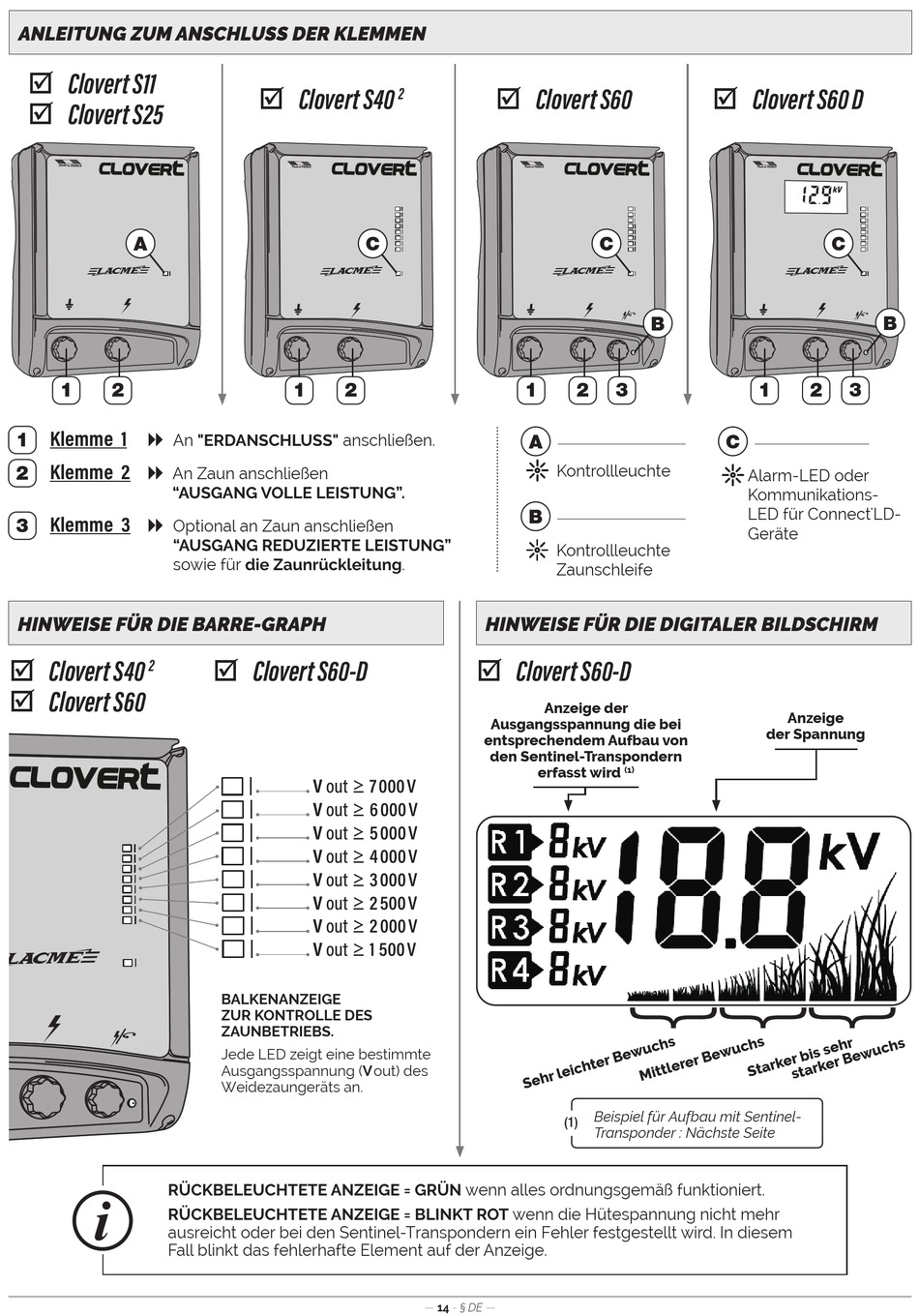

ANLEITUNG ZUM ANSCHLUSS DER KLEMMEN
Clovert S11
Clovert S25
A
1
2
Klemme 1
1
An "ERDANSCHLUSS" anschließen.
Klemme 2
2
An Zaun anschließen
"AUSGANG VOLLE LEISTUNG".
Klemme 3
3
Optional an Zaun anschließen
"AUSGANG REDUZIERTE LEISTUNG"
sowie für die Zaunrückleitung.
HINWEISE FÜR DIE BARRE-GRAPH
Clovert S40
2
Clovert S60
RÜCKBELEUCHTETE ANZEIGE = GRÜN wenn alles ordnungsgemäß funktioniert.
RÜCKBELEUCHTETE ANZEIGE = BLINKT ROT wenn die Hütespannung nicht mehr
ausreicht oder bei den Sentinel-Transpondern ein Fehler festgestellt wird. In diesem
Fall blinkt das fehlerhafte Element auf der Anzeige.
Clovert S40
C
1
2
Clovert S60-D
V out ≥ 7 000 V
V out ≥ 6 000 V
V out ≥ 5 000 V
V out ≥ 4 000 V
V out ≥ 3 000 V
V out ≥ 2 500 V
V out ≥ 2 000 V
V out ≥ 1 500 V
BALKENANZEIGE
ZUR KONTROLLE DES
ZAUNBETRIEBS.
Jede LED zeigt eine bestimmte
Ausgangsspannung (V out) des
Weidezaungeräts an.
Clovert S60
2
1
A
Kontrollleuchte
B
Kontrollleuchte
Zaunschleife
HINWEISE FÜR DIE DIGITALER BILDSCHIRM
Clovert S60-D
Anzeige der
Ausgangsspannung die bei
entsprechendem Aufbau von
den Sentinel-Transpondern
erfasst wird
(1)
— 14 - § DE —
Clovert S60 D
C
B
2
3
C
Alarm-LED oder
Kommunikations-
LED für Connect'LD-
Geräte
(1)
Beispiel für Aufbau mit Sentinel-
Transponder : Nächste Seite
C
B
1
2
3
Anzeige
der Spannung
