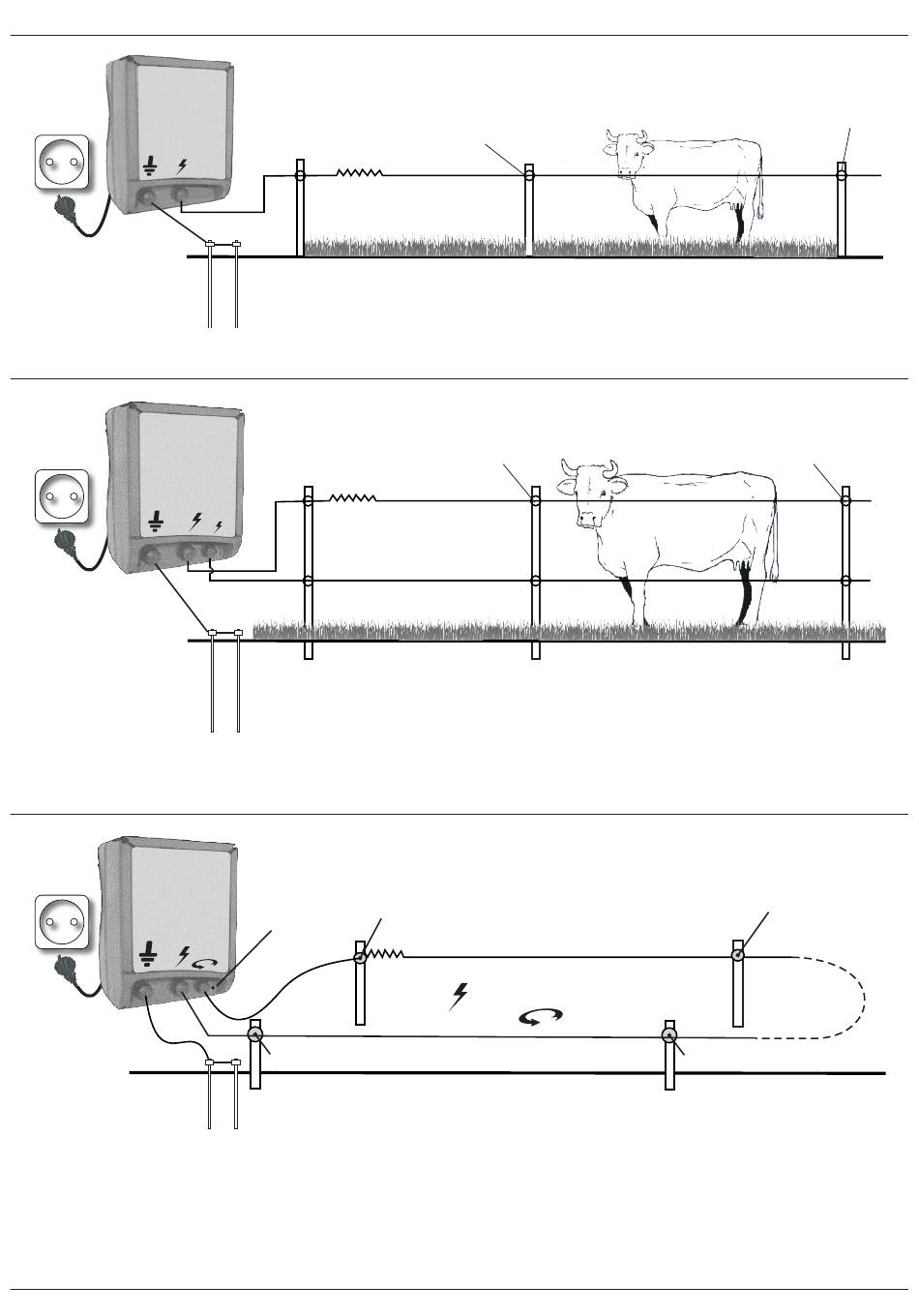

Příklad klasického zapojení :
Příklad zapojení + snížený výstupní výkon :
Příklad zapojení smyčkou :
I. Pokud je jeden konec výběhu zpětnou
smyčkou trvale připojen ke svorce 3 zařízení,
světelná kontrolka B slouží ke kontrole řádné
funkce tohoto zapojení.
Připojený drát ohradníku
„CELKOVÝ VÝKON"
Příklad připojeného drátu
„SNÍŽENÝ VÝKON"
„SNÍŽENÝ VÝKON" :
Lze použít například k vytvoření navazujícího výběhu pro dočasně oslabená zvířata
(po otelení atd...) nebo pro citlivá zvířata, přičemž v ostatních výbězích zůstává
maximální výkon.
Izolátor
B
3
3
Izolátor

VŠECHNA ZAŘÍZENÍ
Izolátor
 CLOVERT S60

CLOVERT S60 D
Izolátor
na výstupu
na výstupu

CLOVERT S60

CLOVERT S60 D
Drát ohradníku připojený k „VÝSTUPU VYSOKÉHO
VÝKONU" poté smyčkou připojená ke svorce
„ZPĚT DO OHRADY"
II. V této konfiguraci :
- pokud se rozsvítí zelená kontrolka (B), je smyčka správně
uzavřena,
- pokud již zelená kontrolka (B) nesvítí, je drát přerušen.
V tomto případě zůstávají napájeny oba úseky zapojení,
jak ten před ohradníkem, tak i ten za ním. Ale ten za ním je
napájen impulzy o sníženém výkonu.
— 25 - § CZ —
