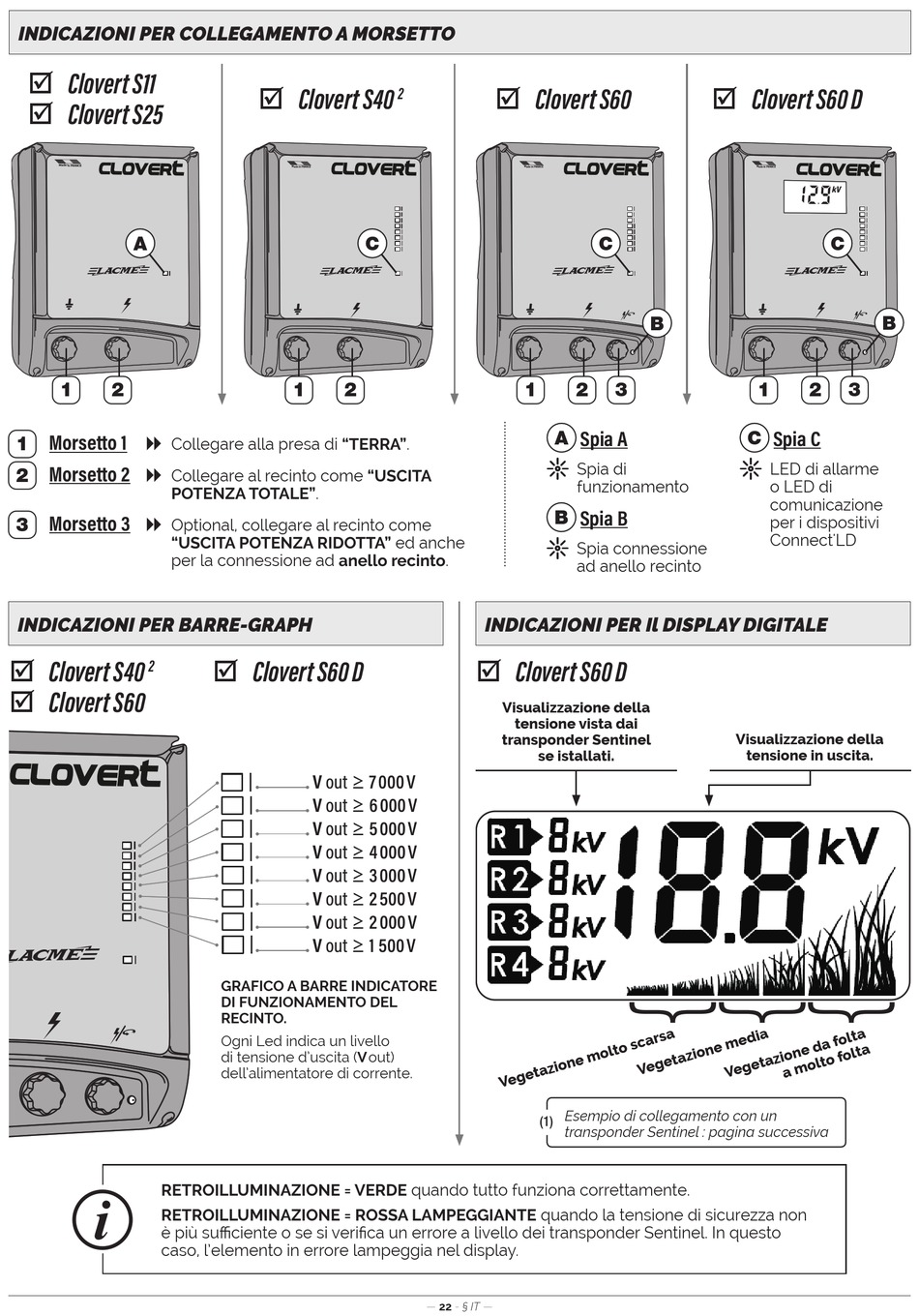

INDICAZIONI PER COLLEGAMENTO A MORSETTO
Clovert S11
Clovert S25
A
1
2
Morsetto 1
1
Collegare alla presa di "TERRA".
Morsetto 2
2
Collegare al recinto come "USCITA
POTENZA TOTALE".
Morsetto 3
3
Optional, collegare al recinto come
"USCITA POTENZA RIDOTTA" ed anche
per la connessione ad anello recinto.
INDICAZIONI PER BARRE-GRAPH
Clovert S40
2
Clovert S60
RETROILLUMINAZIONE = VERDE quando tutto funziona correttamente.
RETROILLUMINAZIONE = ROSSA LAMPEGGIANTE quando la tensione di sicurezza non
è più sufficiente o se si verifica un errore a livello dei transponder Sentinel. In questo
caso, l'elemento in errore lampeggia nel display.
Clovert S40
C
1
2
Clovert S60 D
V out ≥ 7 000 V
V out ≥ 6 000 V
V out ≥ 5 000 V
V out ≥ 4 000 V
V out ≥ 3 000 V
V out ≥ 2 500 V
V out ≥ 2 000 V
V out ≥ 1 500 V
GRAFICO A BARRE INDICATORE
DI FUNZIONAMENTO DEL
RECINTO.
Ogni Led indica un livello
di tensione d'uscita (V out)
dell'alimentatore di corrente.
Clovert S60
2
1
A
B
INDICAZIONI PER Il DISPLAY DIGITALE
Clovert S60 D
Visualizzazione della
tensione vista dai
transponder Sentinel
se istallati.
Esempio di collegamento con un
(1)
transponder Sentinel : pagina successiva
— 22 - § IT —
Clovert S60 D
C
B
2
3
Spia A
C
Spia di
funzionamento
Spia B
Spia connessione
ad anello recinto
Visualizzazione della
tensione in uscita.
C
B
1
2
3
Spia C
LED di allarme
o LED di
comunicazione
per i dispositivi
Connect'LD
