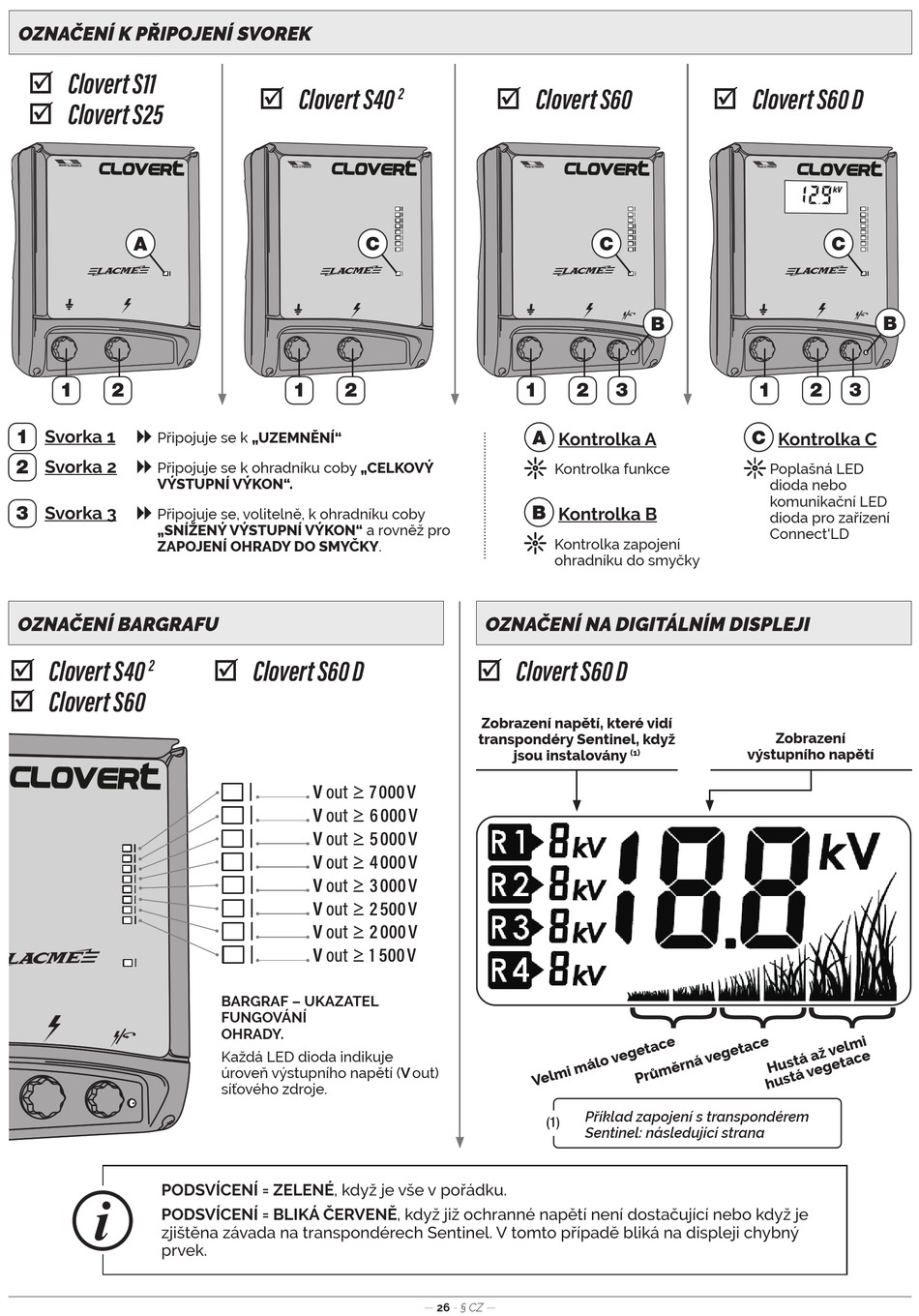

OZNAČENÍ K PŘIPOJENÍ SVOREK
 Clovert S11
 Clovert S25
A
1 2

1
Svorka 1
Připojuje se k „UZEMNĚNÍ"

2
Svorka 2
Připojuje se k ohradníku coby „CELKOVÝ
VÝSTUPNÍ VÝKON".

3
Svorka 3
Připojuje se, volitelně, k ohradníku coby
„SNÍŽENÝ VÝSTUPNÍ VÝKON" a rovněž pro
ZAPOJENÍ OHRADY DO SMYČKY.
OZNAČENÍ BARGRAFU
 Clovert S40
2
 Clovert S60
PODSVÍCENÍ = ZELENÉ, když je vše v pořádku.
PODSVÍCENÍ = BLIKÁ ČERVENĚ, když již ochranné napětí není dostačující nebo když je
zjištěna závada na transpondérech Sentinel. V tomto případě bliká na displeji chybný
prvek.
 Clovert S40
C
1 2
 Clovert S60 D
V out ≥ 7 000 V
V out ≥ 6 000 V
V out ≥ 5 000 V
V out ≥ 4 000 V
V out ≥ 3 000 V
V out ≥ 2 500 V
V out ≥ 2 000 V
V out ≥ 1 500 V
BARGRAF – UKAZATEL
FUNGOVÁNÍ
OHRADY.
Každá LED dioda indikuje
úroveň výstupního napětí (V out)
síťového zdroje.
 Clovert S60
2
1
A
Kontrolka A
Kontrolka funkce
B
Kontrolka B
Kontrolka zapojení
ohradníku do smyčky
OZNAČENÍ NA DIGITÁLNÍM DISPLEJI
 Clovert S60 D
Zobrazení napětí, které vidí
transpondéry Sentinel, když
jsou instalovány
(1)
— 26 - § CZ —
 Clovert S60 D
C
B
2 3
výstupního napětí
(1)
Příklad zapojení s transpondérem
Sentinel: následující strana
C
B
1 2 3
C
Kontrolka C
Poplašná LED
dioda nebo
komunikační LED
dioda pro zařízení
Connect'LD
Zobrazení
