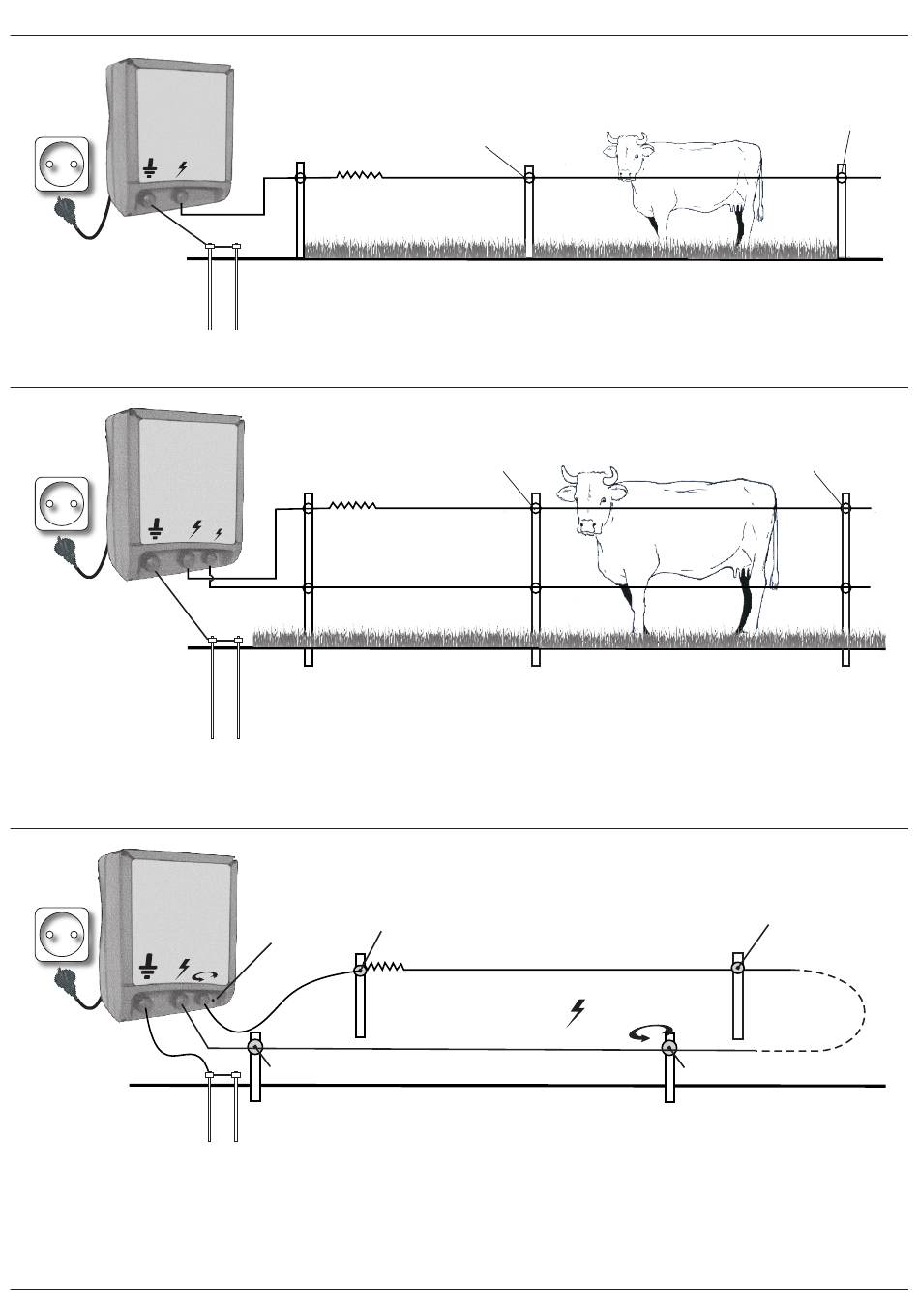

Esempio di collegamento tipico :
Esempio di collegamento + uscita potenza ridotta :
Esempio di collegamento ciclico :
I. Quando un'estremità del recinto è allacciata
in modo ciclico permanente sul morsetto 3
del dispositivo, la spia luminosa B permette
di sorvegliare il corretto funzionamento di
questo collegamento.
Cavo recinto collegato
all'uscita "POTENZA TOTALE"
Esempio di cavo collegato
all'uscita "POTENZA RIDOTTA"
"POTENZA RIDOTTA" :
Consente per esempio di fare un ulteriore recinto annesso per gli animali in stato
di debolezza temporanea (dopo il parto, ecc.) o per animali sensibili, lasciando alla
potenza massima gli altri recinti.
Isolatore
B
3
3
Isolatore

TUTTI I DISPOSITIVI
Isolatore

CLOVERT S60

CLOVERT S60 D
Isolatore

CLOVERT S60
 CLOVERT S60 D
Cavo recinto collegato all
"USCITA ALTA POTENZA"
al morsetto "RITORNO RECINTO"
II. In questa configurazione :
- se si accende la spia verde (B) la connessione ad anello è
giusta,
- se la spia verde (B) non è più accesa il cavo è tagliato. In questo
caso i due segmenti del collegamento, sia quello a monte del
recinto che quello a valle, restano elettrificati, ma quest'ultimo
con un impulso di potenza ridotto.
