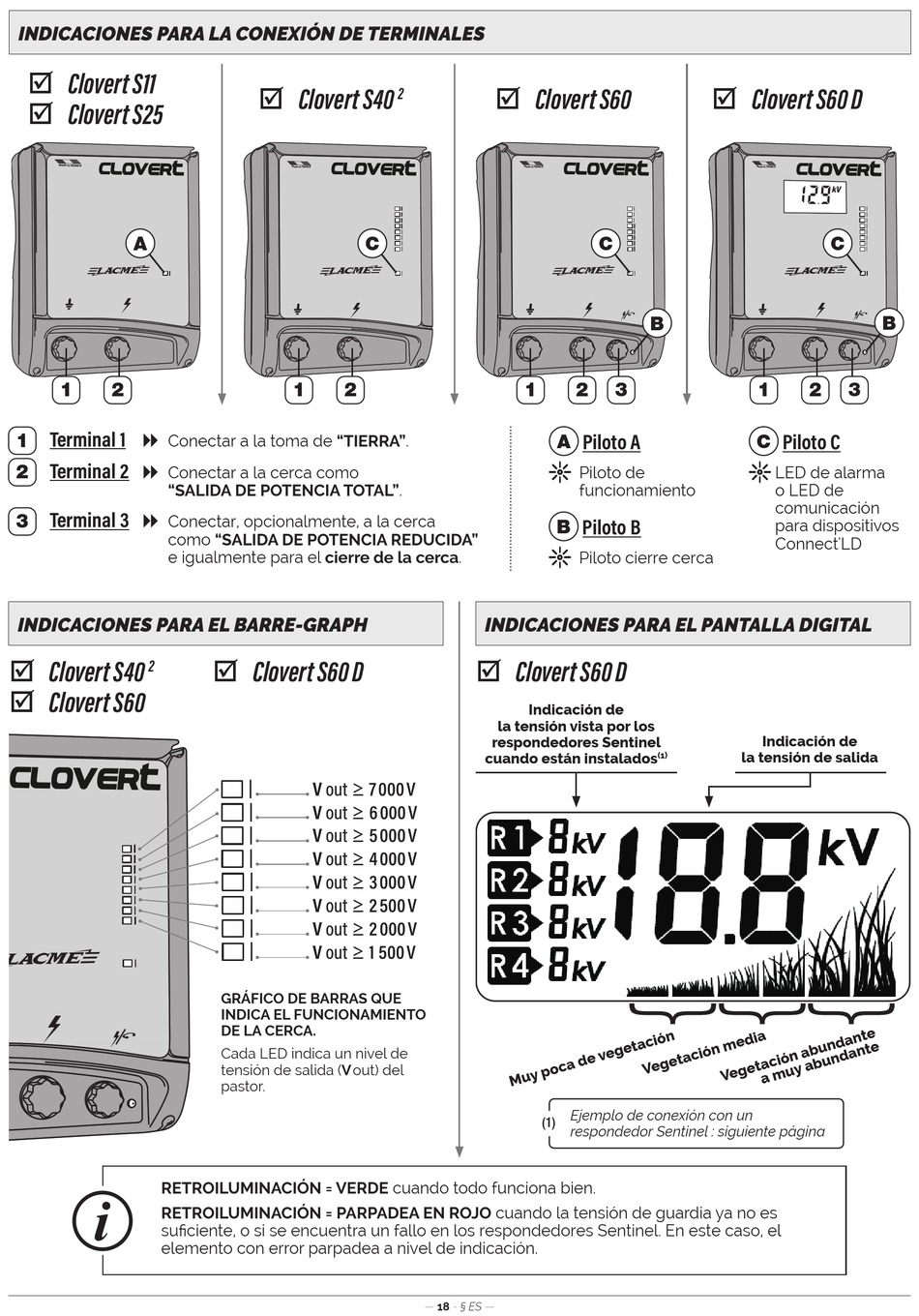

INDICACIONES PARA LA CONEXIÓN DE TERMINALES
Clovert S11
Clovert S25
A
1
2
Terminal 1
1
Conectar a la toma de "TIERRA".
Terminal 2
2
Conectar a la cerca como
"SALIDA DE POTENCIA TOTAL".
Terminal 3
3
Conectar, opcionalmente, a la cerca
como "SALIDA DE POTENCIA REDUCIDA"
e igualmente para el cierre de la cerca.
INDICACIONES PARA EL BARRE-GRAPH
Clovert S40
2
Clovert S60
RETROILUMINACIÓN = VERDE cuando todo funciona bien.
RETROILUMINACIÓN = PARPADEA EN ROJO cuando la tensión de guardia ya no es
suficiente, o si se encuentra un fallo en los respondedores Sentinel. En este caso, el
elemento con error parpadea a nivel de indicación.
Clovert S40
C
1
2
Clovert S60 D
V out ≥ 7 000 V
V out ≥ 6 000 V
V out ≥ 5 000 V
V out ≥ 4 000 V
V out ≥ 3 000 V
V out ≥ 2 500 V
V out ≥ 2 000 V
V out ≥ 1 500 V
GRÁFICO DE BARRAS QUE
INDICA EL FUNCIONAMIENTO
DE LA CERCA.
Cada LED indica un nivel de
tensión de salida (V out) del
pastor.
Clovert S60
2
1
A
B
INDICACIONES PARA EL PANTALLA DIGITAL
Clovert S60 D
Indicación de
la tensión vista por los
respondedores Sentinel
cuando están instalados
Ejemplo de conexión con un
(1)
respondedor Sentinel : siguiente página
— 18 - § ES —
Clovert S60 D
C
B
2
3
Piloto A
Piloto de
funcionamiento
Piloto B
Piloto cierre cerca
la tensión de salida
(1)
C
B
1
2
3
Piloto C
C
LED de alarma
o LED de
comunicación
para dispositivos
Connect'LD
Indicación de
