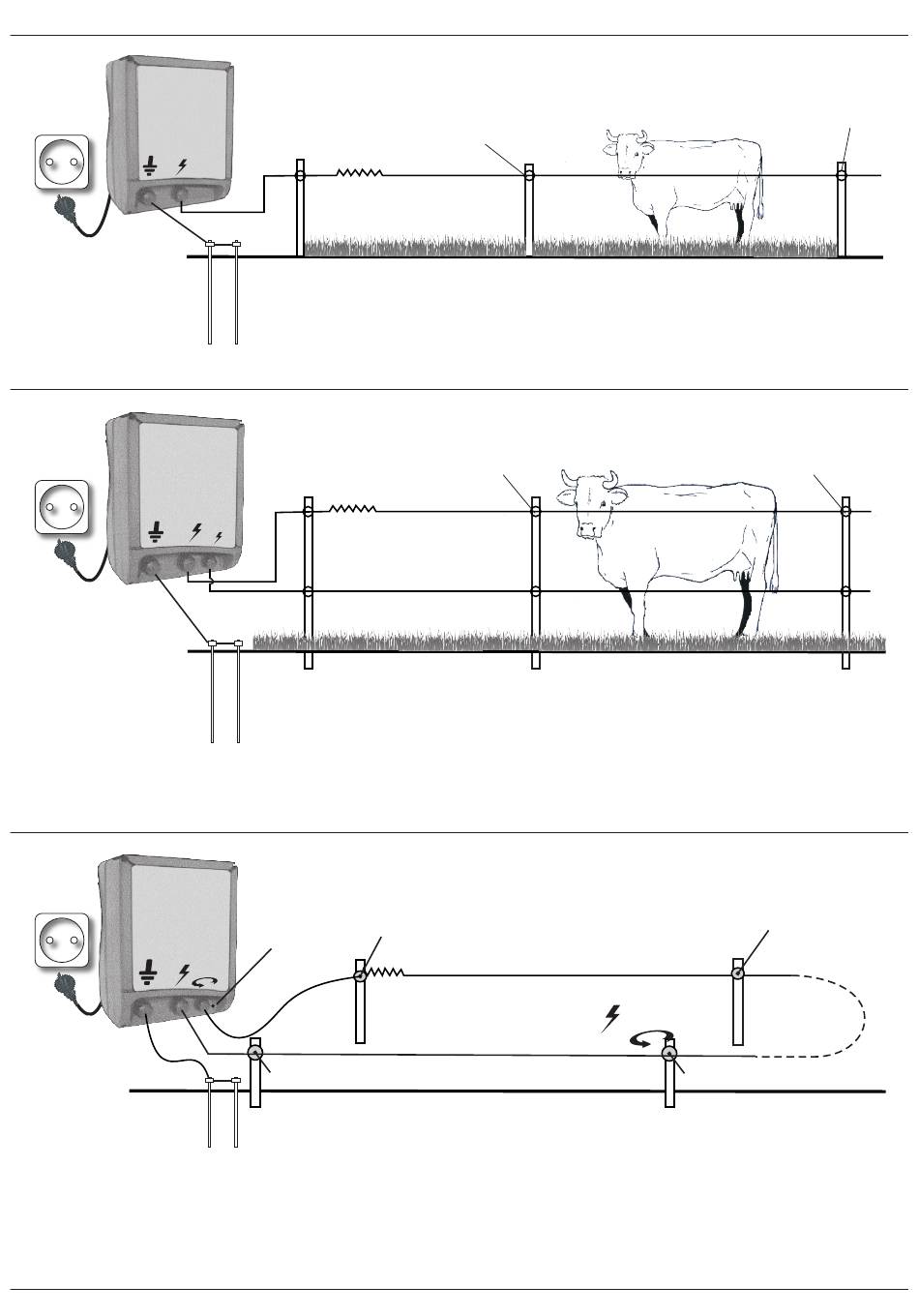

Exemple de branchement classique :
Exemple de branchement + sortie puissance réduite :
Exemple de branchement en boucle :
I. Lorsqu'une extrémité de l'enclos est bouclée
en retour permanent sur la borne 3 de
l'appareil, le voyant lumineux B permet de
surveiller le bon fonctionnement de cette
branche.
Fil de clôture connecté
à la sortie "PUISSANCE
Exemple de fil connecté
à la sortie "PUISSANCE
"PUISSANCE RÉDUITE" :
Permet par exemple de réaliser un enclos annexe pour les animaux en état
de faiblesse passagère (suite vélage, etc...) ou pour animaux sensibles tout en
maintenant les autres enclos en puissance maximale.
Isolateur
B
3
3
Isolateur

TOUS LES APPAREILS
Isolateur
 CLOVERT S60

CLOVERT S60 D
Isolateur
TOTALE"
RÉDUITE"

CLOVERT S60

CLOVERT S60 D
Fil de clôture connecté à la
"SORTIE HAUTE PUISSANCE"
sur la borne "RETOUR CLÔTURE"
II. Dans cette configuration :
- si le témoin vert (B) s'allume, le bouclage est correct,
- si le témoin vert (B) n'est plus allumé, le fil est coupé. Dans
ce cas les deux segments de la branche, celui en amont de
la clôture comme celui en aval, restent électrifiés. Mais celui
en aval l'est par une impulsion de puissance réduite.
— 5 - § FR —
Isolateur
Isolateur
puis bouclée
Isolateur
Isolateur
