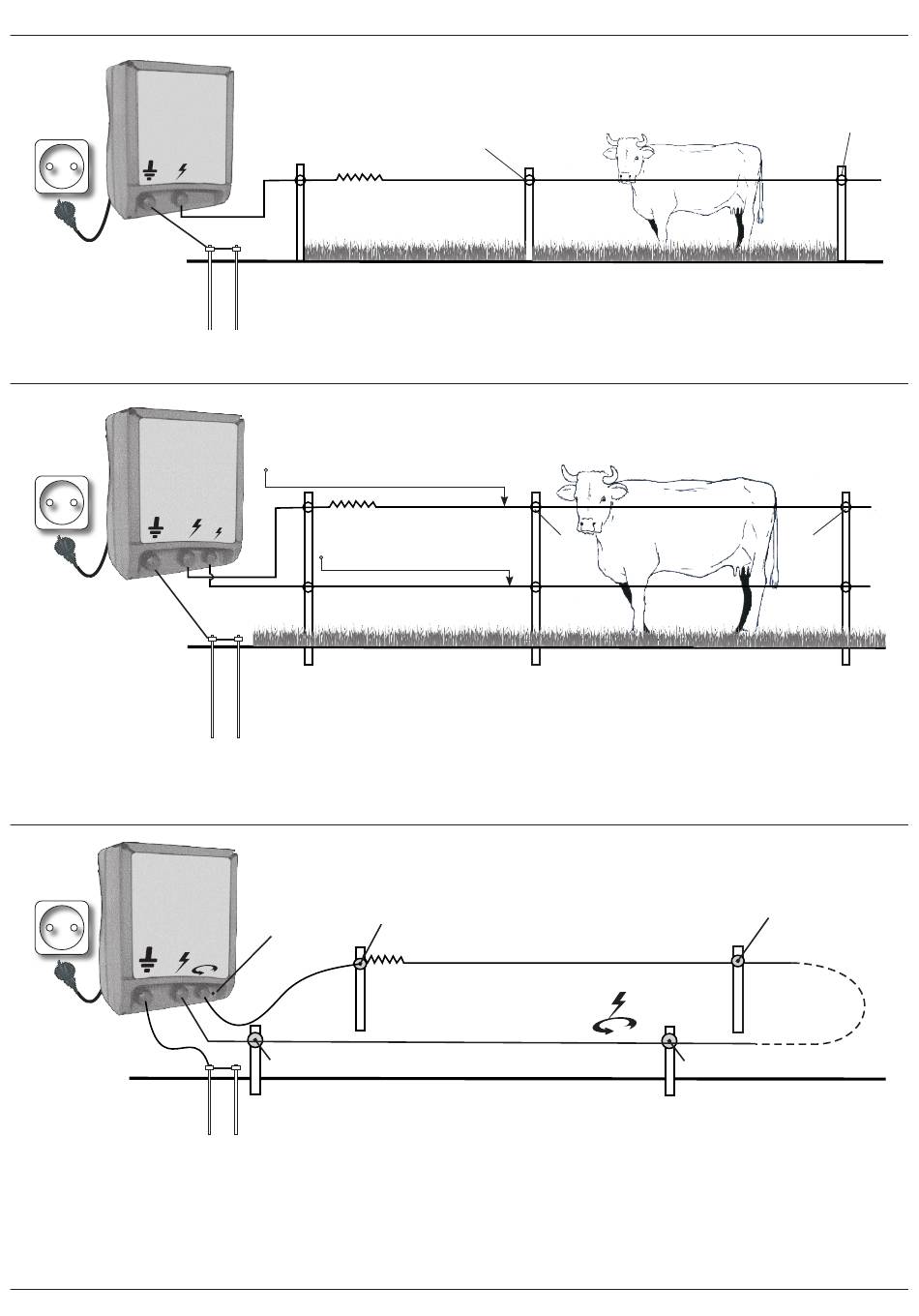

l für Standardanschluss :
Anschlussbeispiel + Zaunausgang mit reduzierter Leistung :
Beispiel für Rücklaufanschluss (Zaunschleife) :
I. Wird der Draht an seinem Ende mit Klemme
3 des Geräts verbunden (Rücklaufanschluss),
kann über die Kontrollleuchte B überwacht
werden, ob dieser Bereich ordnungsgemäß
funktioniert.
Zaundraht an Zaunausgang
"VOLLE LEISTUNG" angeschlossen
Beispiel : Zaundraht an
Zaunausgang "REDUZIERTE
LEISTUNG" angeschlossen
"REDUZIERTE LEISTUNG" :
Zum Beispiel zum Einzäunen von vorübergehend geschwächten Tieren (nach
dem Abkalben o. ä.) oder sensiblen Tieren; gleichzeitig maximale Leistung bei
der Hauptweide.
Isolator
B
3
3
Isolator

ALLE GERÄTE
Isolator

CLOVERT S60

CLOVERT S60 D
Isolator

CLOVERT S60

CLOVERT S60 D
Anschluss des Zaundrahts an
"AUSGANG VOLLE LEISTUNG"
Klemme "ZAUNRÜCKLAUF"
II. Mit dieser Konfiguration :
- leuchtet die grüne Kontrollleuchte (B) auf, ist die
Zaunrückleitung korrekt,
- leuchtet die grüne Kontrollleuchte (B) nicht mehr, ist eine
Unterbrechung vorhanden. In diesem Fall bleiben die vor- und
nachgeschalteten Bereiche elektrifiziert. Der nachgeschaltete
Bereich jedoch mit Impulsen reduzierter Spannung.
— 13 - § DE —
Isolator
Isolator
dann an
Isolator
Isolator
