Umstellung auf eine andere Gasart
Wenn das Gerät auf eine andere Gasart umgestellt werden
soll, nehmen Sie die Umstellung an dieser Stelle vor. Siehe
dazu den Abschnitt Gasumstellung dieser Anleitung und die
Anleitungen des Umstellsatzes.
Höheneinstellung
Es wird empfohlen, eine Wasserwaage auf einem
Einschubblech in einem der Backofen zu benutzen, um zu
prüfen, ob er waagerecht steht.
Die Vorderfüße und hinteren Rollen können eingestellt
werden, um den Herd waagerecht zu stellen. Um die Höhe
der Rückseite des Herdes einzustellen, das im Lieferumfang
enthaltene Verstellwerkzeug benutzen, um die Stellmuttern
an den vorderen Ecken des Herdes zu drehen. Drehen Sie
zum Einstellen der Vorderfüße die Unterteile, um sie zu heben
oder zu senken.
Gasanschluss
Dieser muss einschlägigen Normen entsprechen.
Der flexible Schlauch (im Lieferumfang des Herdes
nicht enthalten) muss mit den entsprechenden Normen
übereinstimmen. Schläuche sind in den meisten Baumärkten
erhältlich.
Die Gasversorgung muss mit einem Rohrbogen zugewandten
Seite und einer nach unten weisenden Bajonett-Pipe-
Verbindung beenden.
Der Anschluss befindet sich direkt unter Kochplattenhöhe an
der Rückseite des Herdes. Wenden Sie sich im Zweifelsfall an
Ihren Lieferanten.
Die hinteren Abdeckkästen beschränken die Position des
Versorgungsanschlusses.
Da die Höhe des Herdes verstellt werden kann und jeder
Anschluss anders ist, ist es schwierig, genaue Abmessungen
anzugeben.
Ein 900 mm langer Schlauch kann zwar verwendet werden,
ein 1100 mm langer Schlauch lässt jedoch etwas mehr
Flexibilität bei der Positionierung des Hahnes und macht
Umsetzen des Herdes einfacher.
Der Schlauch sollte so angebracht werden, dass Ein- und
Auslassanschlüsse senkrecht stehen und der Schlauch
U-förmig nach unten hängt.

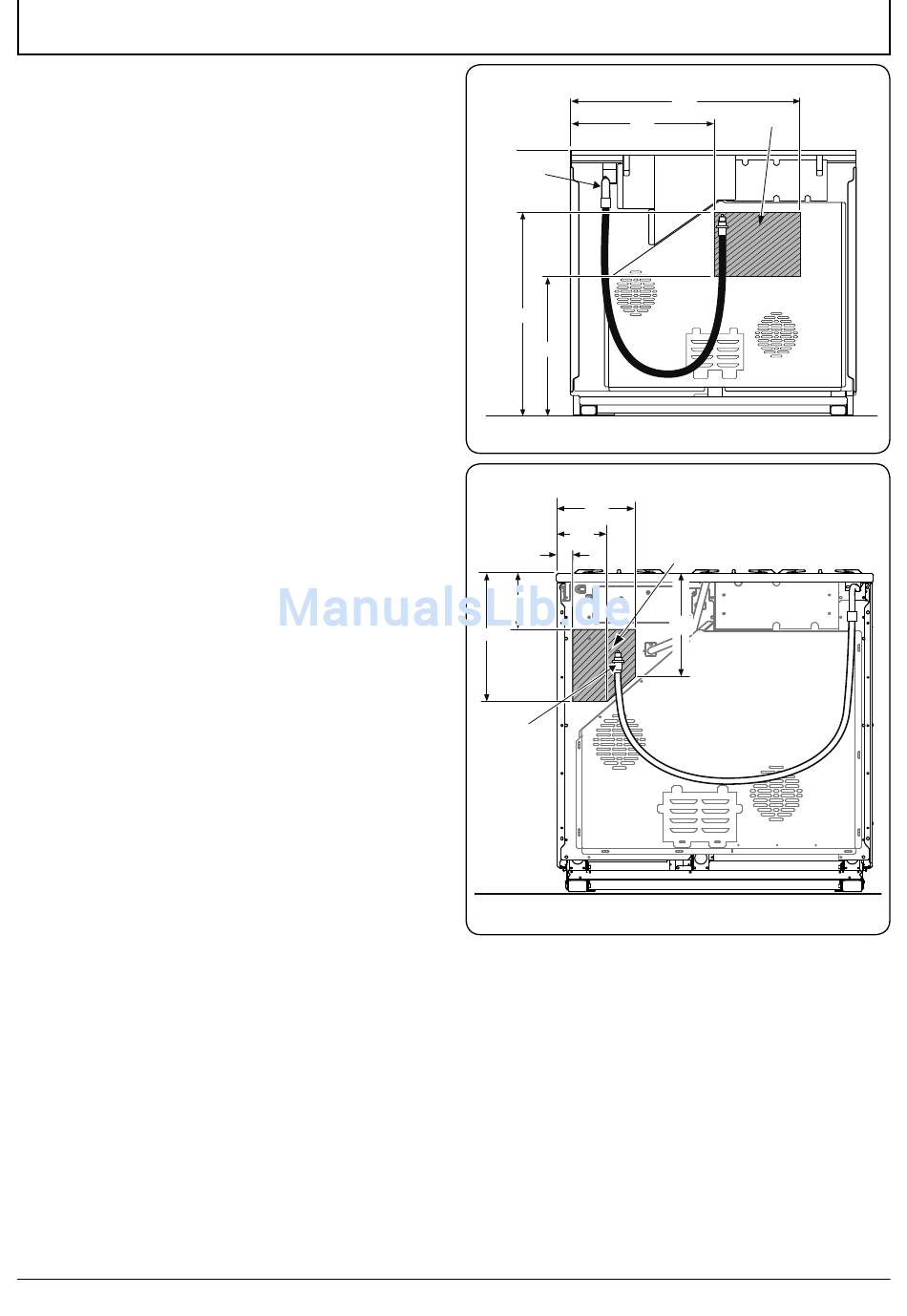

Idealerweise sollte sich der Hausversorgungsanschluss im
schraffierten Bereich in der Abbildung befinden („A" in der
Abbildung) (Abb.7-10 oder Abb.7-11 des Hi-LITE / Classic-
Modells).
Schrauben Sie den Gewindeteil des Schlauches in den
Gaseinlass.
Kontrollieren Sie nach Herstellung des Gasanschlusses mit
einer Druckprüfung, ob der Herd gasdicht ist.
Nach Abschluss prüfen, ob das Gerät elektrisch sicher und gasdicht ist.
INSTALLATION
Gaseinlass
Gas inlet
680
450
Alle Maßangaben in Millimeter
All dimensions in millimetres
30
140
370
Gaseinlass
Gas inlet
Alle Maßangaben in Millimeter
All dimensions in millimetres
25
750
500
225
130
A
290
Abb.7-10
A
Abb.7-11
