FLOWSIC500
Drucksensor installieren
3.5.2
Um den Drucksensor auch im eingebauten Zustand prüfen zu können, wird üblicherweise
ein Dreiwege-Prüfhahn installiert.
▸
Vor der Installation eines Drucksensors prüfen, ob am Kartuschenadapter ein G 1/4"
oder ein NPT 1/4" Gewinde vorhanden ist.
▸
Der Gewindetyp ist auf dem Kartuschenadapter gekennzeichnet:

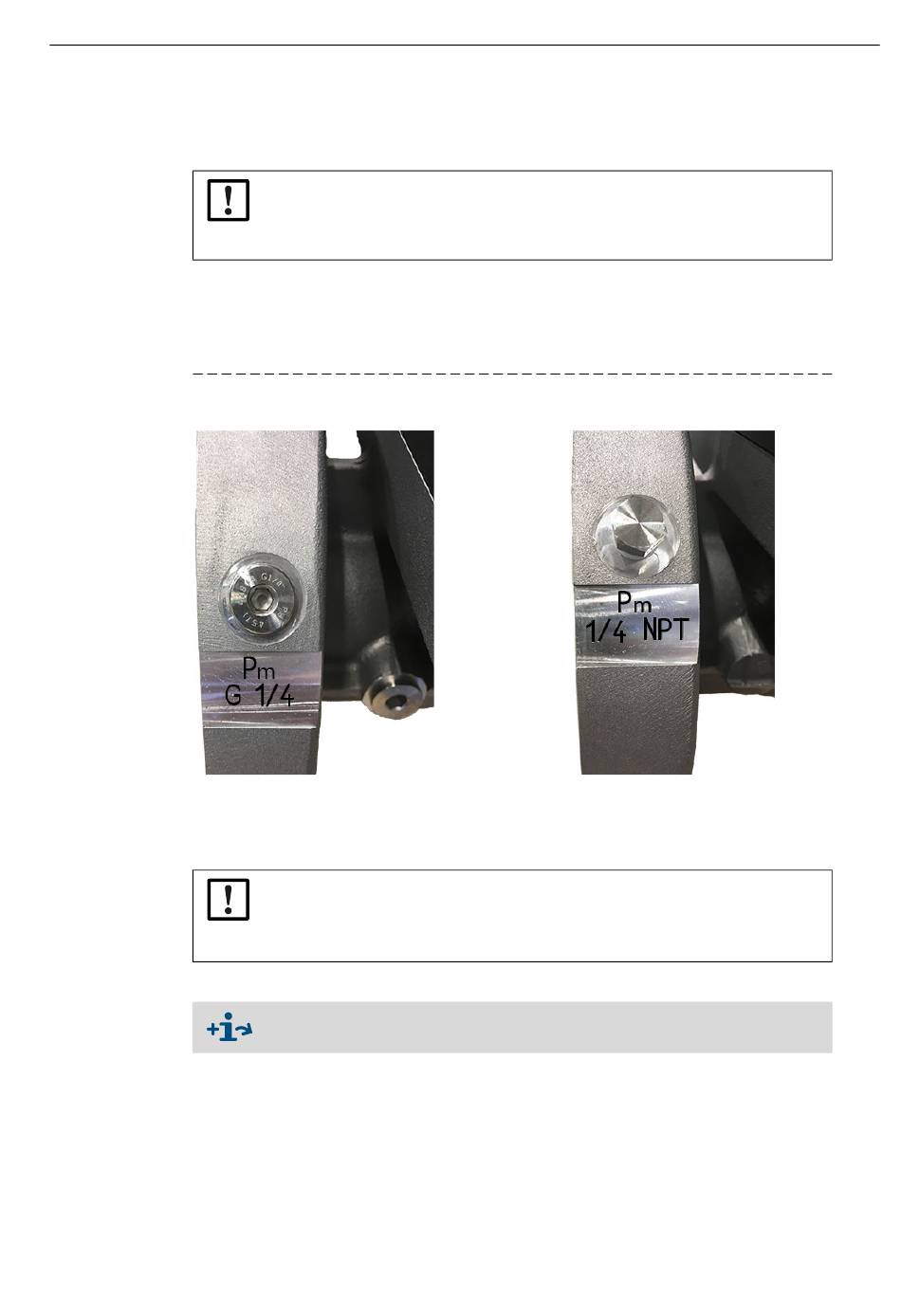

Bild 30
Kennzeichnung am Kartuschenadapter
Gewinde G 1/4"
▸
Wenn am Kartuschenadapter ein NPT 1/4" Gewinde vorhanden ist, vor Verwendung der
von Endress+Hauser erhältlichen Zubehörteile, den Adapter von NPT 1/4" auf G 1/4"
einschrauben (Artikelnr. 2075562).
Variante 1: Installation mit Prüfventil BDA04 (bis -20 °C dynamisch, bis -30 °C statisch)
1 Den Blindstopfen an der mit „P
2 Wenn am Kartuschenadapter ein NPT 1/4" Gewinde vorhanden ist, zunächst den Adap-
ter von NPT 1/4" auf G 1/4" (Artikelnr. 2075562) einschrauben.
3 Das Prüfventil BDA04 montieren.
Dabei die Ausrichtung des Anschlusses für den Drucksensor beachten.
4 Den Drucksensor am Prüfventil BDA04 montieren (→ Bild 31).
Endress+Hauser
WICHTIG: Montagehinweise
Es wird empfohlen, den Drucksensor mit dem Dreiwege-Prüfhahn oder mit dem
FLOWSIC500 so zu verbinden, dass vom Drucksensor zum Anschlusspunkt
und vom Dreiwege-Prüfhahn zum FLOWSIC500 ein Gefälle besteht.
WICHTIG:
Das Gewinde am Kartuschenadapter wird beschädigt, wenn ein falscher Gewin-
detyp eingeschraubt wird.
Auf die Kennzeichnung am Kartuschenadapter achten!
Details zur Installation mit Prüfventil BDA04 siehe Hersteller-Betriebsanleitung.
Das Dokument ist zum Download verfügbar.
m
Gewinde 1/4" NPT
" gekennzeichneten Druckmessstelle entfernen.
Installation
B E T R I E B S A N L E I T U N G
8029794/AE00/V4-4/2024-12
61
