Anhang
Beispielinstallationen
9. 8

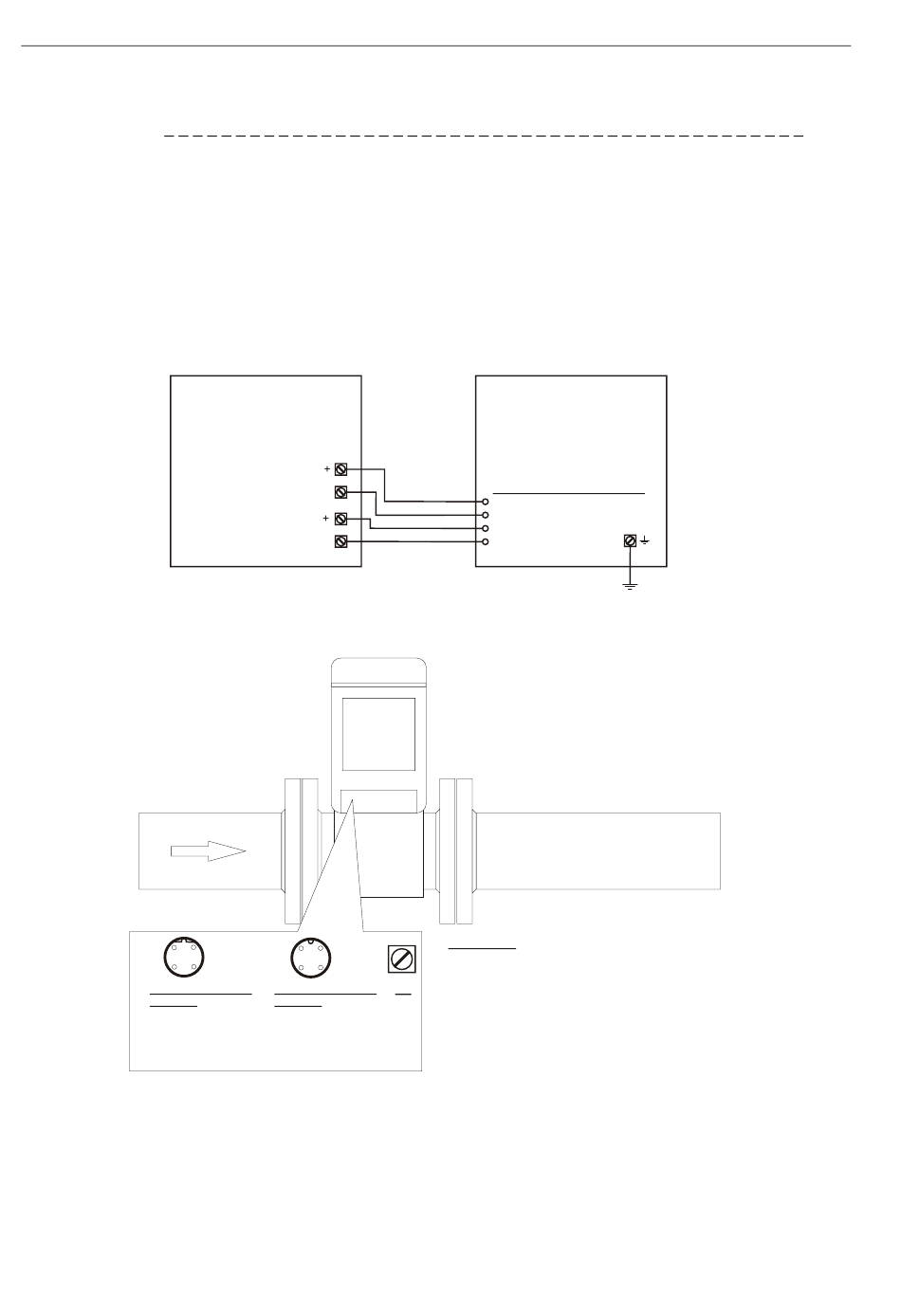

Bild 79
Batteriebetrieb
FLOWSIC500 mit LF-Ausgang mit elektronischem Mengenumwerter
2 1
3 4
M12-Steckverbinder
B-codiert
1 n.c.
2 n.c.
3 - DO 1 (passiv)
4 + DO 1 (passiv)
158
B E T R I E B S A N L E I T U N G
8029794/AE00/V4-4/2024-12
(beide batteriebetrieben und eigensicher)
Explosionsgefährdeter Bereich
EVC
batteriebetrieben,
eigensicher
[Ex ia]
Impuls
-
Fehler
-
2 1
3 4
M12-Steckverbinder
A-codiert
1 + DO 2 (passiv)
2 - DO 2 (passiv)
3 - DO 3 (passiv)
4 + DO 3 (passiv)
FLOWSIC 500
batteriebetrieben,
eigensicher
[Ex ia]
M12-Steckverbinder A-codiert
1 + DO 2 (passiv)
2 - DO 2 (passiv)
4 + DO 3 (passiv)
3 - DO 3 (passiv)
Sicherheits- und Eingangsparameter siehe
Steuerungsschema 9215965 für die USA und Kanada
und Steuerungsschema 9215966 für die EU.
Installation in den USA gemäß NEC (ANSI/NFPA70),
Installation in Kanada gemäß CEC part 1,
Installation in der EU gemäß EN 60079-14.
Weitere nationale Bestimmungen beachten!
WARNUNG!
Fehlerhaft ausgeführte Verkabelungen können zum Ausfall
des FLOWSIC500 führen!
Weitere Details siehe Betriebsanleitung.
PE
FLOWSIC500
PE
