FLOWSIC500
Einbau in die Rohrleitung
3.3.3
Das FLOWSIC500 kann horizontal oder vertikal eingebaut werden.
Die Bedieneinheit lässt sich um ± 90° drehen (→ S. 49, §3.4.4).

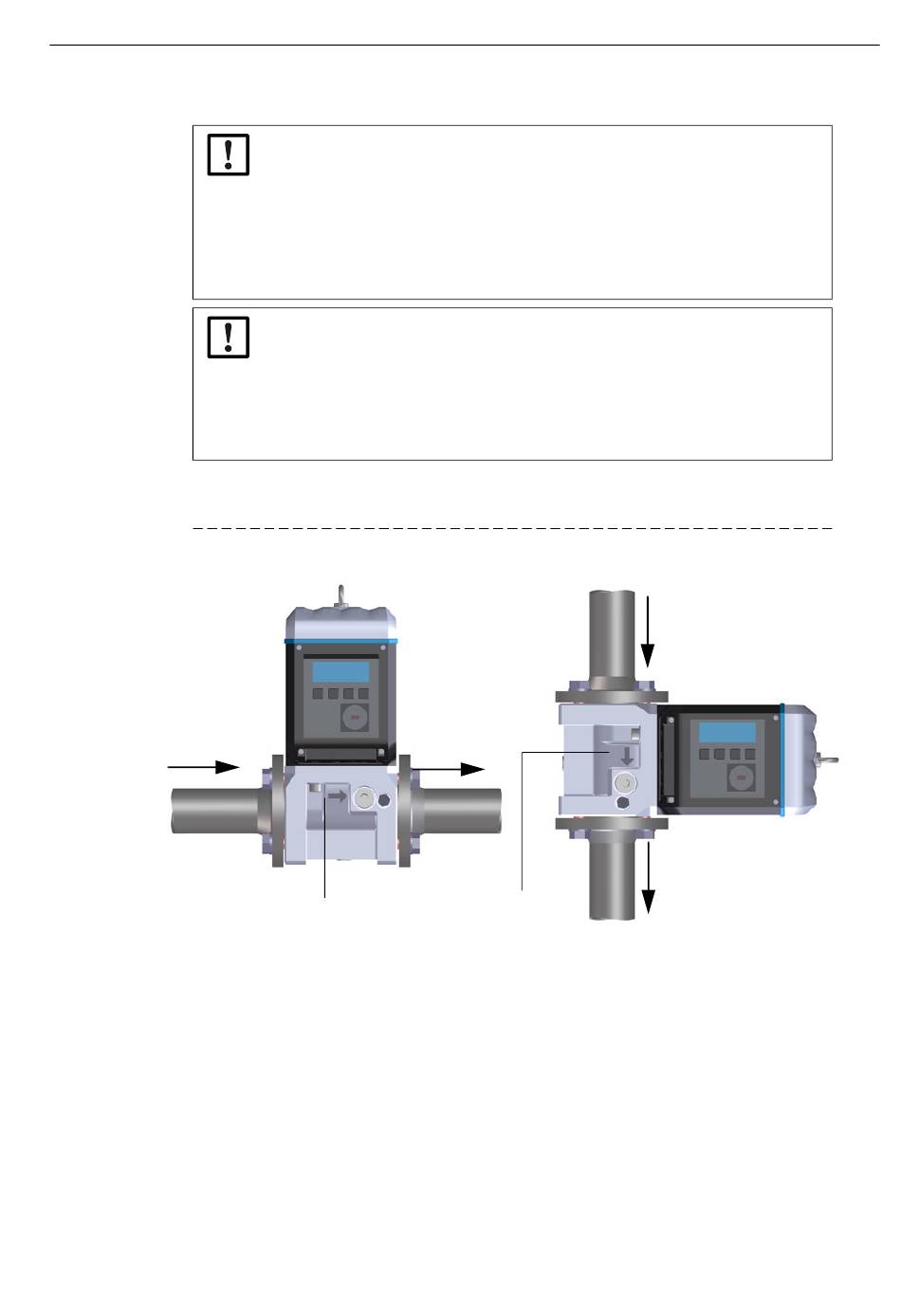

Bild 13
Einbaubeispiele
Endress+Hauser
WICHTIG:
Die Hebeöse ist nur für den Transport des Messgerätes ausgelegt. Das
FLOWSIC500 darf an dieser Öse nicht mit zusätzlichen Lasten gehoben und
transportiert werden.
▸
Das FLOWSIC500 darf am Hebezeug beim Transport nicht schwingen oder
kippen.
▸
Das FLOWSIC500 darf sich beim Transport nicht drehen, da dadurch die
Hebeöse herausgedreht werden könnte.
WICHTIG: Strömungsrichtung des Gases beachten
Auf dem Adapter ist die vorgeschriebene Strömungsrichtung mit einem Pfeil
gekennzeichnet.
Pfeilrichtung und Strömungsrichtung des Gases müssen übereinstimmen.
▸
Das FLOWSIC500 in Strömungsrichtung einbauen.
Wenn das FLOWSIC500 entgegen der vorgeschriebenen Strömungsrichtung
eingebaut wird, signalisiert das Gerät eine Störung.
Markierung für Strömungsrichtung
Installation
Richtung des Gasstroms
B E T R I E B S A N L E I T U N G
8029794/AE00/V4-4/2024-12
43
