FLOWSIC500
Applikationsgrenzen
9 . 2
Die folgenden Diagramme beschreiben die zugesagten Messeigenschaften des
FLOWSIC500 in Bezug auf verschiedene Gaszusammensetzungen und Prozessbedingun-
gen. Die Diagramme dienen dazu, die Eignung des Geräts vor der Installation besser über-
prüfen zu können.
Die Merkmale in den Diagrammen sollten als Richtlinien, nicht als absolute Grenzwerte
interpretiert werden. Bitte wenden Sie sich für die Bewertung Ihrer spezifischen Applikation
an Ihre Endress+Hauser Vertretung.
Druckverlust
9.2.1

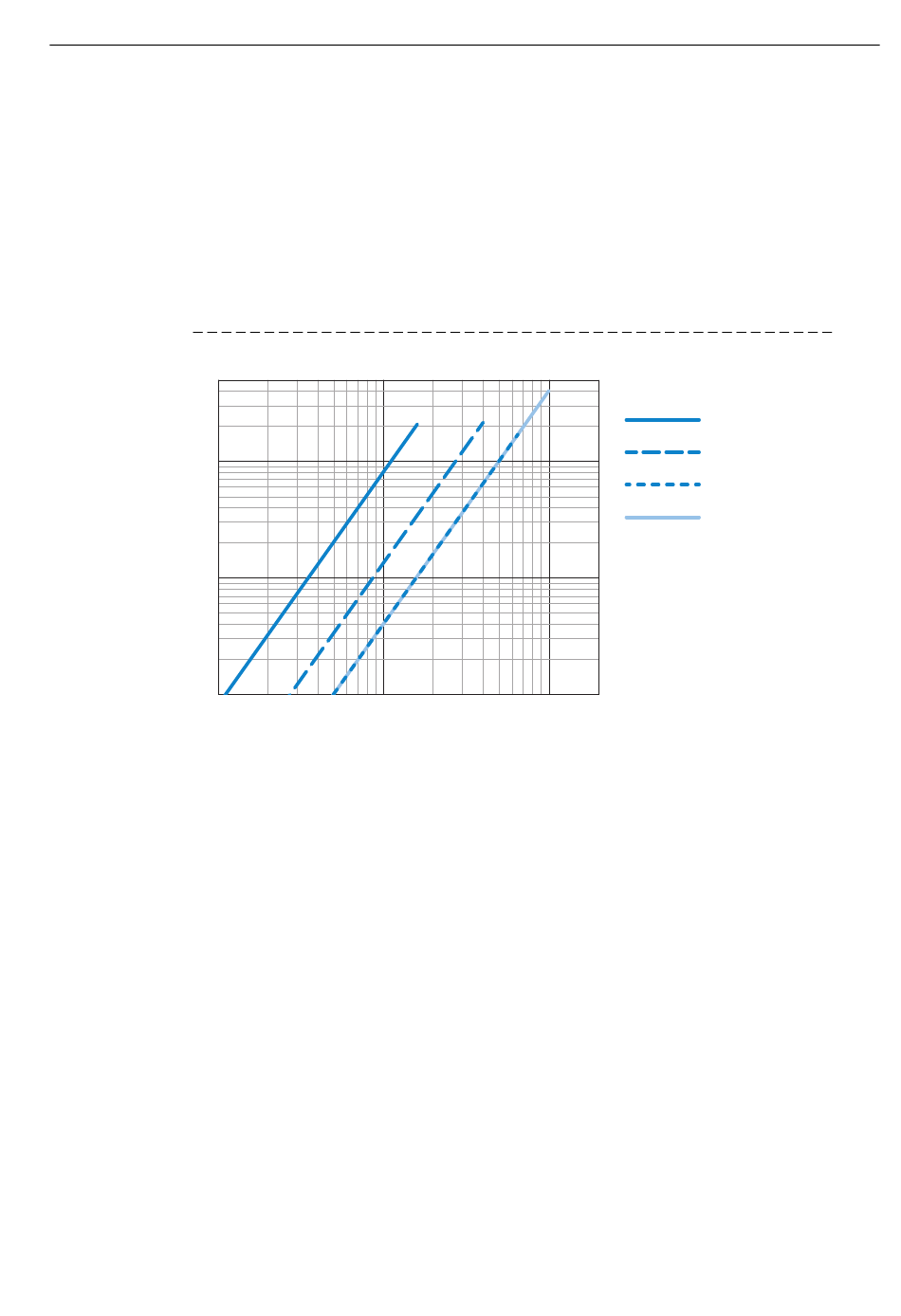

Bild 64
Typischer Druckverlust FLOWSIC500
Δp
Erdgas
10
1
0,1
10
Endress+Hauser
in mbar
100
Nennweite
Bezugsdichte Erdgas: ρ = 0,83 kg/m³
1000
Durchfluss in m³/h
8029794/AE00/V4-4/2024-12
Anhang
DN50
DN80
DN100
DN150
B E T R I E B S A N L E I T U N G
145
