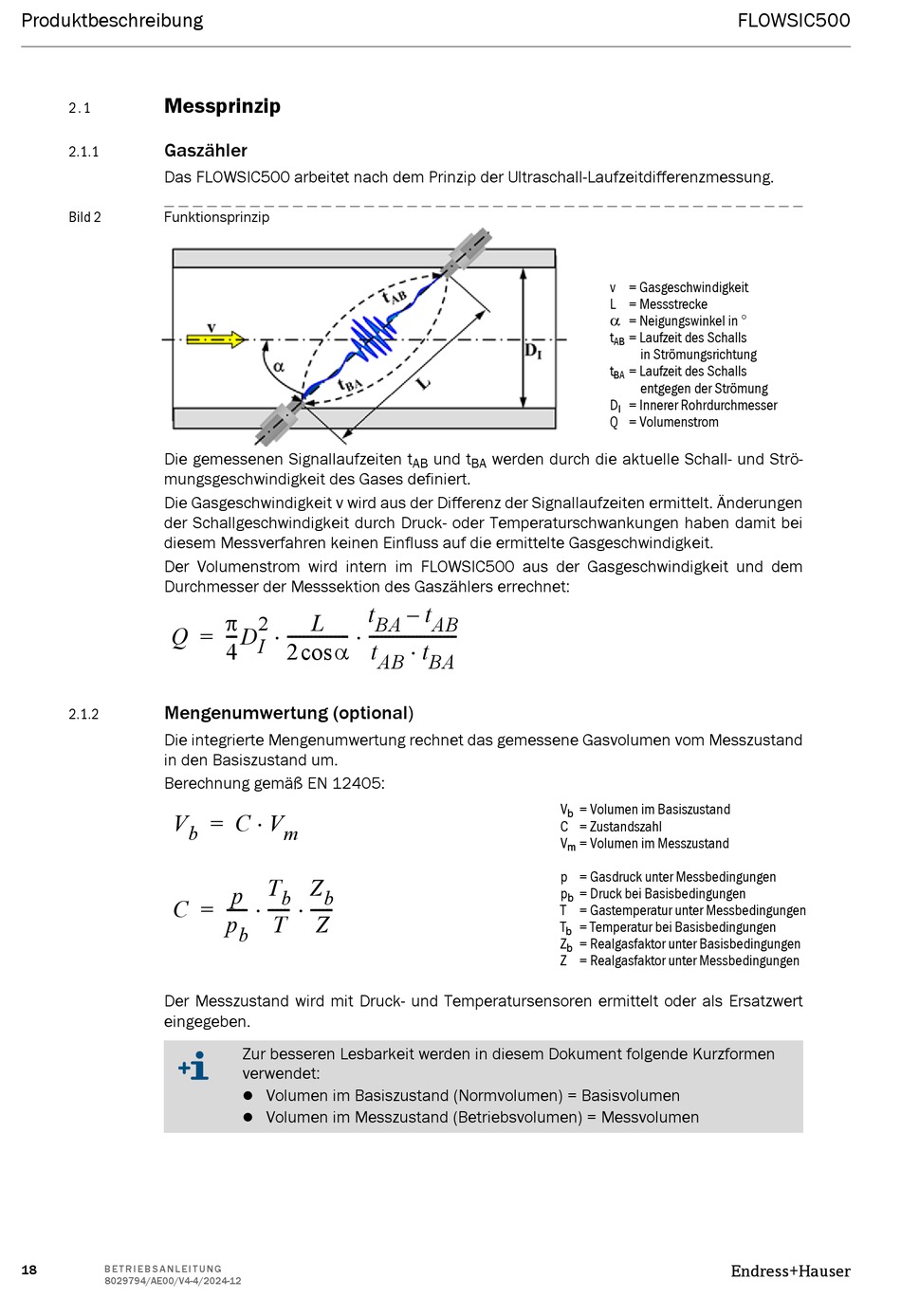

Endress+Hauser FLOWSIC500 Betriebsanleitung Seite 18

Produktbeschreibung
Messprinzip
2. 1
Gaszähler
2.1.1
Das FLOWSIC500 arbeitet nach dem Prinzip der Ultraschall-Laufzeitdifferenzmessung.
Bild 2 Funktionsprinzip
Die gemessenen Signallaufzeiten t
mungsgeschwindigkeit des Gases definiert.
Die Gasgeschwindigkeit v wird aus der Differenz der Signallaufzeiten ermittelt. Änderungen
der Schallgeschwindigkeit durch Druck- oder Temperaturschwankungen haben damit bei
diesem Messverfahren keinen Einfluss auf die ermittelte Gasgeschwindigkeit.
Der Volumenstrom wird intern im FLOWSIC500 aus der Gasgeschwindigkeit und dem
Durchmesser der Messsektion des Gaszählers errechnet:
Q
Mengenumwertung (optional)
2.1.2
Die integrierte Mengenumwertung rechnet das gemessene Gasvolumen vom Messzustand
in den Basiszustand um.
Berechnung gemäß EN 12405:
V
b
C
Der Messzustand wird mit Druck- und Temperatursensoren ermittelt oder als Ersatzwert
eingegeben.
18
B E T R I E B S A N L E I T U N G
8029794/AE00/V4-4/2024-12
t

L
2
 
-- - D --------------- - ----------------------
=
I

4 2 cos

= C V
m
T Z
p
b b
 
----- ----- - ----- -
=
p T Z
b
Zur besseren Lesbarkeit werden in diesem Dokument folgende Kurzformen
verwendet:
● Volumen im Basiszustand (Normvolumen) = Basisvolumen
● Volumen im Messzustand (Betriebsvolumen) = Messvolumen
und t werden durch die aktuelle Schall- und Strö-
AB BA
– t
BA AB

t t
AB BA
v = Gasgeschwindigkeit
L = Messstrecke

= Neigungswinkel in °
t = Laufzeit des Schalls
AB
in Strömungsrichtung
t = Laufzeit des Schalls
BA
entgegen der Strömung
D = Innerer Rohrdurchmesser
I
Q = Volumenstrom
V = Volumen im Basiszustand
b
C = Zustandszahl
V = Volumen im Messzustand
m
p = Gasdruck unter Messbedingungen
p = Druck bei Basisbedingungen
b
T = Gastemperatur unter Messbedingungen
T = Temperatur bei Basisbedingungen
b
Z = Realgasfaktor unter Basisbedingungen
b
Z = Realgasfaktor unter Messbedingungen
