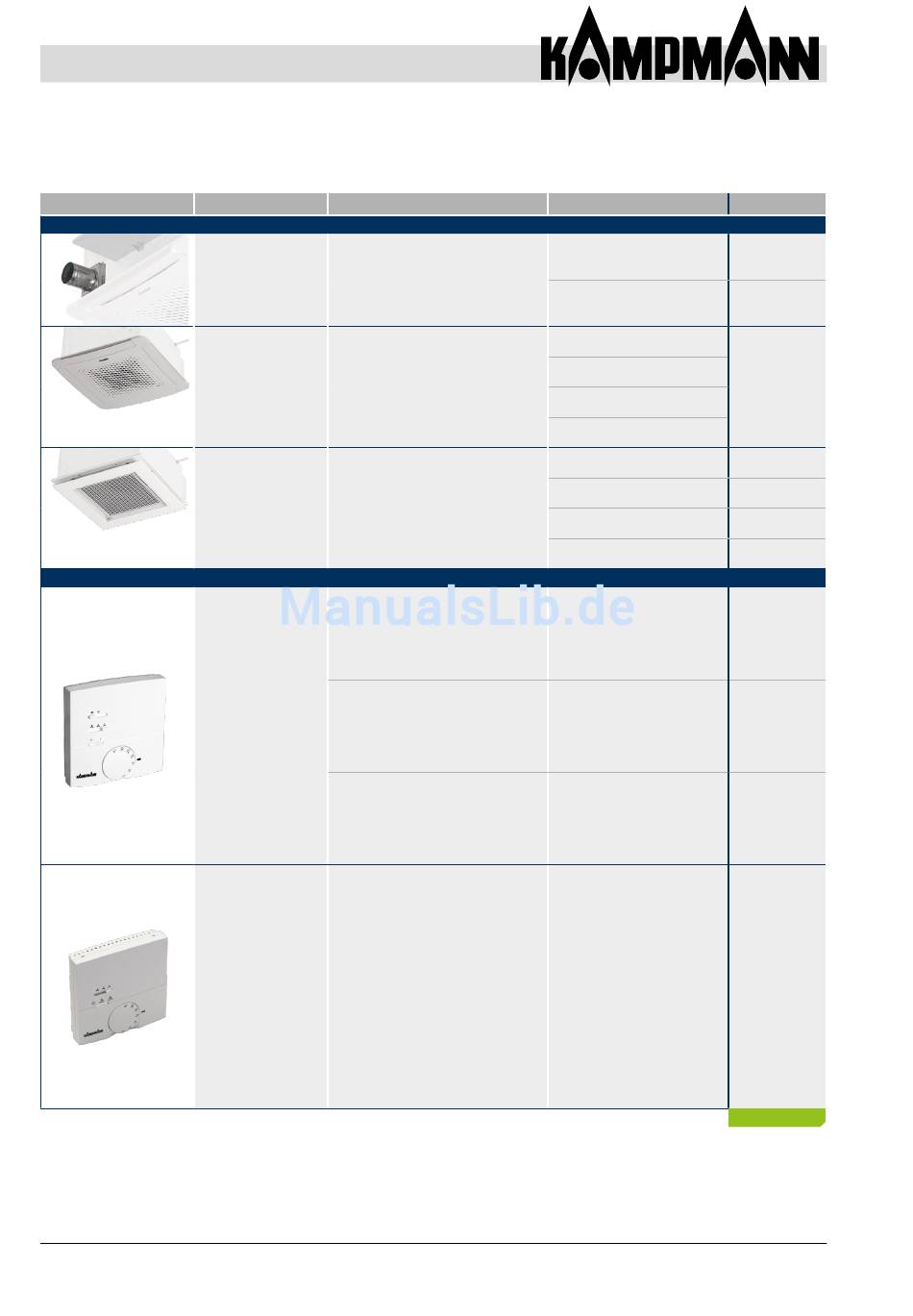

Aufbau und Funktion
Zubehör
Abbildung Artikel
Anschlüsse
Primärluftanschluss-
stutzen
ABS Designblende
RAL 9010
Metall Blende RAL 9010
Regelungszubehör elektromechanisch
Elektromechanischer
Raumthermostat
EC-Klimaregler
20
Eigenschaften
zum Anschluss von externer Primärluft
Ist bei Geräten mit der Artikelnummer
325008XXX001XX im Lieferumfang
enthalten.
Bei Deckenkassetten mit der Artikelnummer
325008XXX001XX ist die ABS Designblende
im Lieferumfang enthalten. Um die Geräte
ohne Designblende zu bestellen muss in der
Art. Nr. die 1 durch eine 0 zu ersetzt und
die Metallblende separat bestellt werden.
nur zum Kühlen geeignet mit 3-Stu-
fen-Schalter
Ventilatordrehzahl
Farbe: weiß
Spannung: 230 V, 50 Hz, max. 3 A
BxHxT: 170 x 70 x 44 mm
Elektromechanischer Raumthermostat mit
manuellem Umschalter Kühlen / Heizen, mit
3-Stufen-Schalter Ventilatordrehzahl
Farbe: weiß
Spannung: 230 V, 50 Hz, max. 3 A
BxHxT: 170 x 70 x 44 mm
Elektromechanischer Raumthermostat mit
automatischer Umschaltung Kühlen / Heizen,
mit 3-Stufen-Schalter Ventilatordrehzahl.
Farbe: weiß
Spannung: 230 V, 50 Hz, max. 3 A
BxHxT: 170 x 70 x 44 mm
Klimaregler Heizen/Kühlen 2-/4-Leiter.
Betriebsarten AUTO / MAN / AUS.
Lüfterdrehzahl einstellbar über 3-Stufen-
schalter (parame trierbar). Raumfrostschutz-
funktion, interner Temperatur fühler,
DIP-Schalter zur Funktionsauswahl.
Gehäuse Kunststoff, reinweiß,
ähnlich RAL 9010, Aufputz
Drei Eingänge für: externen Vorlauffühler
(47 kOhm) / Umschaltkontakt Heizen/Kühlen,
externer Raumtemperaturfühler (47 kOhm),
Umschaltung ECO/Tag oder Ein/Aus
Drei Ausgänge für: Drehzahlsteuerung
(0-10 VDC/5 mA), Ventilstellantriebe
(230 VAC/ 5(1) A)
Betriebsspannung: 230 V AC/50 Hz/<2 VA
Schutzart IP30
Abmessungen B x H x T: 110 x 111 x 26 mm
KaCool D AF
Passend für
KaCool D AF BG0-4
KaCool D AF BG5-8
KaCool D AF BG0-4,
ohne IR-Fernbedienung
KaCool D AF BG0-4,
mit IR-Fernbedienung
KaCool D AF BG5-8,
ohne IR-Fernbedienung
KaCool D AF BG5-8,
mit IR-Fernbedienung
KaCool D AF BG0-4,
ohne IR-Fernbedienung
KaCool D AF BG0-4,
mit IR-Fernbedienung
KaCool D AF BG5-8,
ohne IR-Fernbedienung
KaCool D AF BG5-8,
mit IR-Fernbedienung
alle Baugrößen,
2-Leiter
Ventilatorausführung AC
alle Baugrößen,
2-Leiter
Ventilatorausführung AC
alle Baugrößen,
2-oder 4-Leiter
Ventilatorausführung AC
Deckenkassetten mit EC-Ventilator
ohne KaControl, nur in Verbin-
dung mit
Ventilkits mit 230 V Stellantrieb
Art.-Nr.
325009010300
325009020300
im normalen
Lieferumfang
enthalten
325009010020
325009010021
325009020020
325009020020
196000148918
196000148917
196000148916
196000030155
