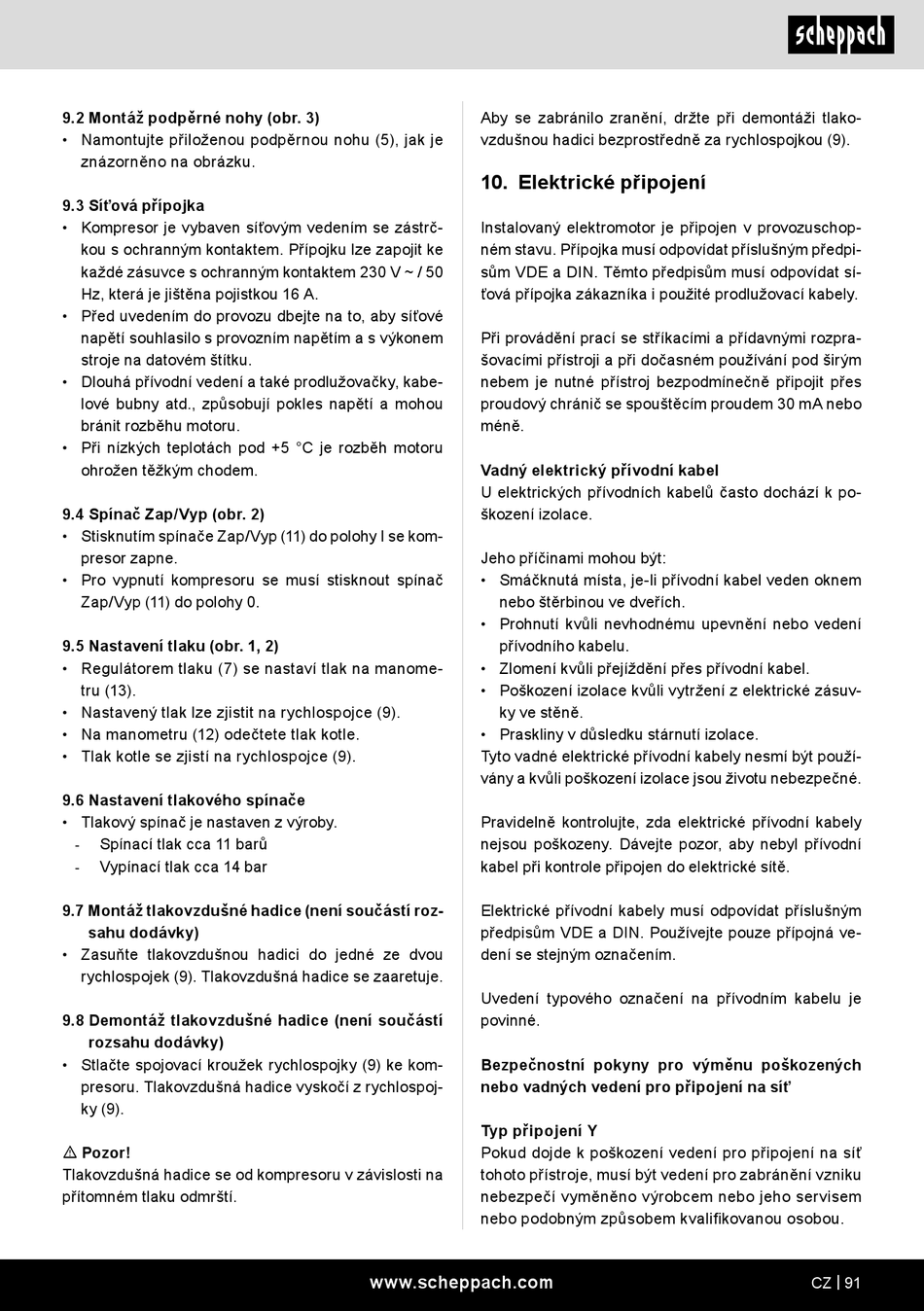

Scheppach HC85V Original Bedienungsanleitung Seite 91

9.2 Montáž podpěrné nohy (obr. 3)
• Namontujte přiloženou podpěrnou nohu (5), jak je
znázorněno na obrázku.
9.3 Síťová přípojka
• Kompresor je vybaven síťovým vedením se zástrč-
kou s ochranným kontaktem. Přípojku lze zapojit ke
každé zásuvce s ochranným kontaktem 230 V ~ / 50
Hz, která je jištěna pojistkou 16 A.
• Před uvedením do provozu dbejte na to, aby síťové
napětí souhlasilo s provozním napětím a s výkonem
stroje na datovém štítku.
• Dlouhá přívodní vedení a také prodlužovačky, kabe-
lové bubny atd., způsobují pokles napětí a mohou
bránit rozběhu motoru.
• Při nízkých teplotách pod +5 °C je rozběh motoru
ohrožen těžkým chodem.
9.4 Spínač Zap/Vyp (obr. 2)
• Stisknutím spínače Zap/Vyp (11) do polohy I se kom-
presor zapne.
• Pro vypnutí kompresoru se musí stisknout spínač
Zap/Vyp (11) do polohy 0.
9.5 Nastavení tlaku (obr. 1, 2)
• Regulátorem tlaku (7) se nastaví tlak na manome-
tru (13).
• Nastavený tlak lze zjistit na rychlospojce (9).
• Na manometru (12) odečtete tlak kotle.
• Tlak kotle se zjistí na rychlospojce (9).
9.6 Nastavení tlakového spínače
• Tlakový spínač je nastaven z výroby.
Spínací tlak cca 11 barů
-
Vypínací tlak cca 14 bar
-
9.7 Montáž tlakovzdušné hadice (není součástí roz-
sahu dodávky)
• Zasuňte tlakovzdušnou hadici do jedné ze dvou
rychlospojek (9). Tlakovzdušná hadice se zaaretuje.
9.8 Demontáž tlakovzdušné hadice (není součástí
rozsahu dodávky)
• Stlačte spojovací kroužek rychlospojky (9) ke kom-
presoru. Tlakovzdušná hadice vyskočí z rychlospoj-
ky (9).
m Pozor!
Tlakovzdušná hadice se od kompresoru v závislosti na
přítomném tlaku odmrští.
Aby se zabránilo zranění, držte při demontáži tlako-
vzdušnou hadici bezprostředně za rychlospojkou (9).
10. Elektrické připojení
Instalovaný elektromotor je připojen v provozuschop-
ném stavu. Přípojka musí odpovídat příslušným předpi-
sům VDE a DIN. Těmto předpisům musí odpovídat sí-
ťová přípojka zákazníka i použité prodlužovací kabely.
Při provádění prací se stříkacími a přídavnými rozpra-
šovacími přístroji a při dočasném používání pod širým
nebem je nutné přístroj bezpodmínečně připojit přes
proudový chránič se spouštěcím proudem 30 mA nebo
méně.
Vadný elektrický přívodní kabel
U elektrických přívodních kabelů často dochází k po-
škození izolace.
Jeho příčinami mohou být:
• Smáčknutá místa, je-li přívodní kabel veden oknem
nebo štěrbinou ve dveřích.
• Prohnutí kvůli nevhodnému upevnění nebo vedení
přívodního kabelu.
• Zlomení kvůli přejíždění přes přívodní kabel.
• Poškození izolace kvůli vytržení z elektrické zásuv-
ky ve stěně.
• Praskliny v důsledku stárnutí izolace.
Tyto vadné elektrické přívodní kabely nesmí být použí-
vány a kvůli poškození izolace jsou životu nebezpečné.
Pravidelně kontrolujte, zda elektrické přívodní kabely
nejsou poškozeny. Dávejte pozor, aby nebyl přívodní
kabel při kontrole připojen do elektrické sítě.
Elektrické přívodní kabely musí odpovídat příslušným
předpisům VDE a DIN. Používejte pouze přípojná ve-
dení se stejným označením.
Uvedení typového označení na přívodním kabelu je
povinné.
Bezpečnostní pokyny pro výměnu poškozených
nebo vadných vedení pro připojení na síť
Typ připojení Y
Pokud dojde k poškození vedení pro připojení na síť
tohoto přístroje, musí být vedení pro zabránění vzniku
nebezpečí vyměněno výrobcem nebo jeho servisem
nebo podobným způsobem kvali昀椀kovanou osobou.
