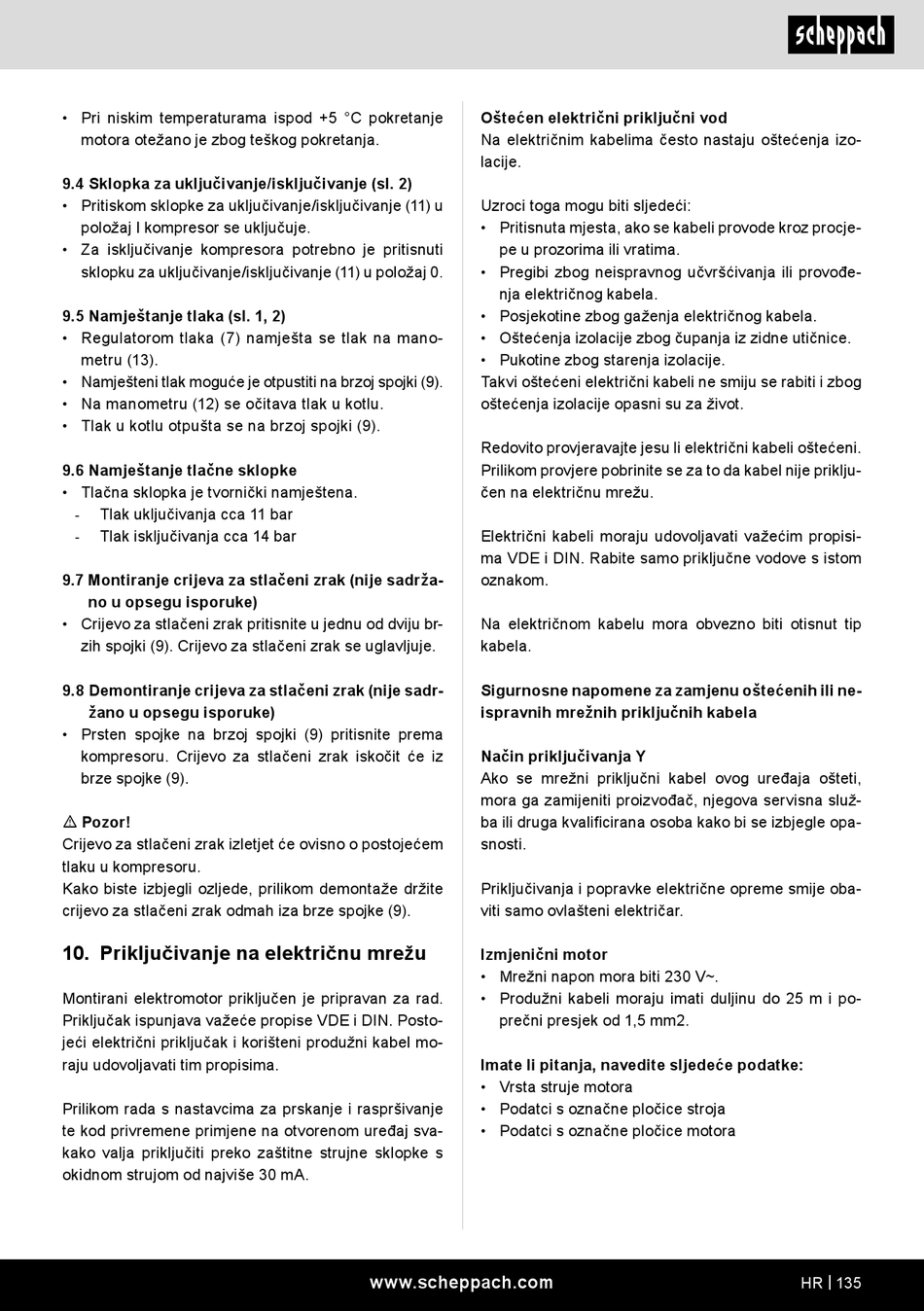

Scheppach HC85V Original Bedienungsanleitung Seite 135

• Pri niskim temperaturama ispod +5 °C pokretanje
motora otežano je zbog teškog pokretanja.
9.4 Sklopka za uključivanje/isključivanje (sl. 2)
• Pritiskom sklopke za uključivanje/isključivanje (11) u
položaj I kompresor se uključuje.
• Za isključivanje kompresora potrebno je pritisnuti
sklopku za uključivanje/isključivanje (11) u položaj 0.
9.5 Namještanje tlaka (sl. 1, 2)
• Regulatorom tlaka (7) namješta se tlak na mano-
metru (13).
• Namješteni tlak moguće je otpustiti na brzoj spojki (9).
• Na manometru (12) se očitava tlak u kotlu.
• Tlak u kotlu otpušta se na brzoj spojki (9).
9.6 Namještanje tlačne sklopke
• Tlačna sklopka je tvornički namještena.
Tlak uključivanja cca 11 bar
-
Tlak isključivanja cca 14 bar
-
9.7 Montiranje crijeva za stlačeni zrak (nije sadrža-
no u opsegu isporuke)
• Crijevo za stlačeni zrak pritisnite u jednu od dviju br-
zih spojki (9). Crijevo za stlačeni zrak se uglavljuje.
9.8 Demontiranje crijeva za stlačeni zrak (nije sadr-
žano u opsegu isporuke)
• Prsten spojke na brzoj spojki (9) pritisnite prema
kompresoru. Crijevo za stlačeni zrak iskočit će iz
brze spojke (9).
m Pozor!
Crijevo za stlačeni zrak izletjet će ovisno o postojećem
tlaku u kompresoru.
Kako biste izbjegli ozljede, prilikom demontaže držite
crijevo za stlačeni zrak odmah iza brze spojke (9).
10. Priključivanje na električnu mrežu
Montirani elektromotor priključen je pripravan za rad.
Priključak ispunjava važeće propise VDE i DIN. Posto-
jeći električni priključak i korišteni produžni kabel mo-
raju udovoljavati tim propisima.
Prilikom rada s nastavcima za prskanje i raspršivanje
te kod privremene primjene na otvorenom uređaj sva-
kako valja priključiti preko zaštitne strujne sklopke s
okidnom strujom od najviše 30 mA.
Oštećen električni priključni vod
Na električnim kabelima često nastaju oštećenja izo-
lacije.
Uzroci toga mogu biti sljedeći:
• Pritisnuta mjesta, ako se kabeli provode kroz procje-
pe u prozorima ili vratima.
• Pregibi zbog neispravnog učvršćivanja ili provođe-
nja električnog kabela.
• Posjekotine zbog gaženja električnog kabela.
• Oštećenja izolacije zbog čupanja iz zidne utičnice.
• Pukotine zbog starenja izolacije.
Takvi oštećeni električni kabeli ne smiju se rabiti i zbog
oštećenja izolacije opasni su za život.
Redovito provjeravajte jesu li električni kabeli oštećeni.
Prilikom provjere pobrinite se za to da kabel nije priklju-
čen na električnu mrežu.
Električni kabeli moraju udovoljavati važećim propisi-
ma VDE i DIN. Rabite samo priključne vodove s istom
oznakom.
Na električnom kabelu mora obvezno biti otisnut tip
kabela.
Sigurnosne napomene za zamjenu oštećenih ili ne-
ispravnih mrežnih priključnih kabela
Način priključivanja Y
Ako se mrežni priključni kabel ovog uređaja ošteti,
mora ga zamijeniti proizvođač, njegova servisna služ-
ba ili druga kvali昀椀cirana osoba kako bi se izbjegle opa-
snosti.
Priključivanja i popravke električne opreme smije oba-
viti samo ovlašteni električar.
Izmjenični motor
• Mrežni napon mora biti 230 V~.
• Produžni kabeli moraju imati duljinu do 25 m i po-
prečni presjek od 1,5 mm2.
Imate li pitanja, navedite sljedeće podatke:
• Vrsta struje motora
• Podatci s označne pločice stroja
• Podatci s označne pločice motora
