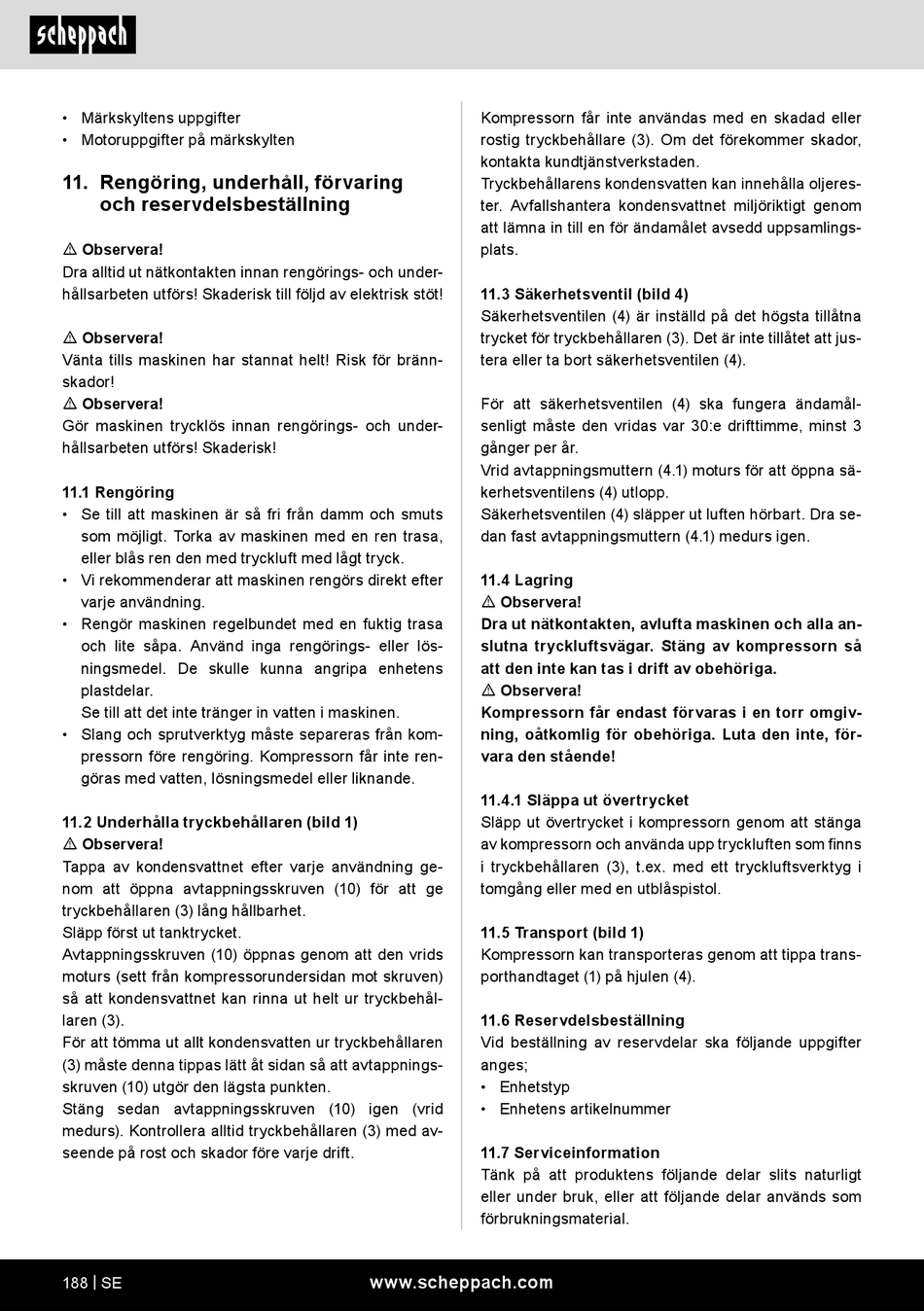

Scheppach HC85V Original Bedienungsanleitung Seite 188

• Märkskyltens uppgifter
• Motoruppgifter på märkskylten
11. Rengöring, underhåll, förvaring
och reservdelsbeställning
m Observera!
Dra alltid ut nätkontakten innan rengörings- och under-
hållsarbeten utförs! Skaderisk till följd av elektrisk stöt!
m Observera!
Vänta tills maskinen har stannat helt! Risk för bränn-
skador!
m Observera!
Gör maskinen trycklös innan rengörings- och under-
hållsarbeten utförs! Skaderisk!
11.1 Rengöring
• Se till att maskinen är så fri från damm och smuts
som möjligt. Torka av maskinen med en ren trasa,
eller blås ren den med tryckluft med lågt tryck.
• Vi rekommenderar att maskinen rengörs direkt efter
varje användning.
• Rengör maskinen regelbundet med en fuktig trasa
och lite såpa. Använd inga rengörings- eller lös-
ningsmedel. De skulle kunna angripa enhetens
plastdelar.
Se till att det inte tränger in vatten i maskinen.
• Slang och sprutverktyg måste separeras från kom-
pressorn före rengöring. Kompressorn får inte ren-
göras med vatten, lösningsmedel eller liknande.
11.2 Underhålla tryckbehållaren (bild 1)
m Observera!
Tappa av kondensvattnet efter varje användning ge-
nom att öppna avtappningsskruven (10) för att ge
tryckbehållaren (3) lång hållbarhet.
Släpp först ut tanktrycket.
Avtappningsskruven (10) öppnas genom att den vrids
moturs (sett från kompressorundersidan mot skruven)
så att kondensvattnet kan rinna ut helt ur tryckbehål-
laren (3).
För att tömma ut allt kondensvatten ur tryckbehållaren
(3) måste denna tippas lätt åt sidan så att avtappnings-
skruven (10) utgör den lägsta punkten.
Stäng sedan avtappningsskruven (10) igen (vrid
medurs). Kontrollera alltid tryckbehållaren (3) med av-
seende på rost och skador före varje drift.
188 | SE
Kompressorn får inte användas med en skadad eller
rostig tryckbehållare (3). Om det förekommer skador,
kontakta kundtjänstverkstaden.
Tryckbehållarens kondensvatten kan innehålla oljeres-
ter. Avfallshantera kondensvattnet miljöriktigt genom
att lämna in till en för ändamålet avsedd uppsamlings-
plats.
11.3 Säkerhetsventil (bild 4)
Säkerhetsventilen (4) är inställd på det högsta tillåtna
trycket för tryckbehållaren (3). Det är inte tillåtet att jus-
tera eller ta bort säkerhetsventilen (4).
För att säkerhetsventilen (4) ska fungera ändamål-
senligt måste den vridas var 30:e drifttimme, minst 3
gånger per år.
Vrid avtappningsmuttern (4.1) moturs för att öppna sä-
kerhetsventilens (4) utlopp.
Säkerhetsventilen (4) släpper ut luften hörbart. Dra se-
dan fast avtappningsmuttern (4.1) medurs igen.
11.4 Lagring
m Observera!
Dra ut nätkontakten, avlufta maskinen och alla an-
slutna tryckluftsvägar. Stäng av kompressorn så
att den inte kan tas i drift av obehöriga.
m Observera!
Kompressorn får endast förvaras i en torr omgiv-
ning, oåtkomlig för obehöriga. Luta den inte, för-
vara den stående!
11.4.1 Släppa ut övertrycket
Släpp ut övertrycket i kompressorn genom att stänga
av kompressorn och använda upp tryckluften som 昀椀nns
i tryckbehållaren (3), t.ex. med ett tryckluftsverktyg i
tomgång eller med en utblåspistol.
11.5 Transport (bild 1)
Kompressorn kan transporteras genom att tippa trans-
porthandtaget (1) på hjulen (4).
11.6 Reservdelsbeställning
Vid beställning av reservdelar ska följande uppgifter
anges;
• Enhetstyp
• Enhetens artikelnummer
11.7 Serviceinformation
Tänk på att produktens följande delar slits naturligt
eller under bruk, eller att följande delar används som
förbrukningsmaterial.
