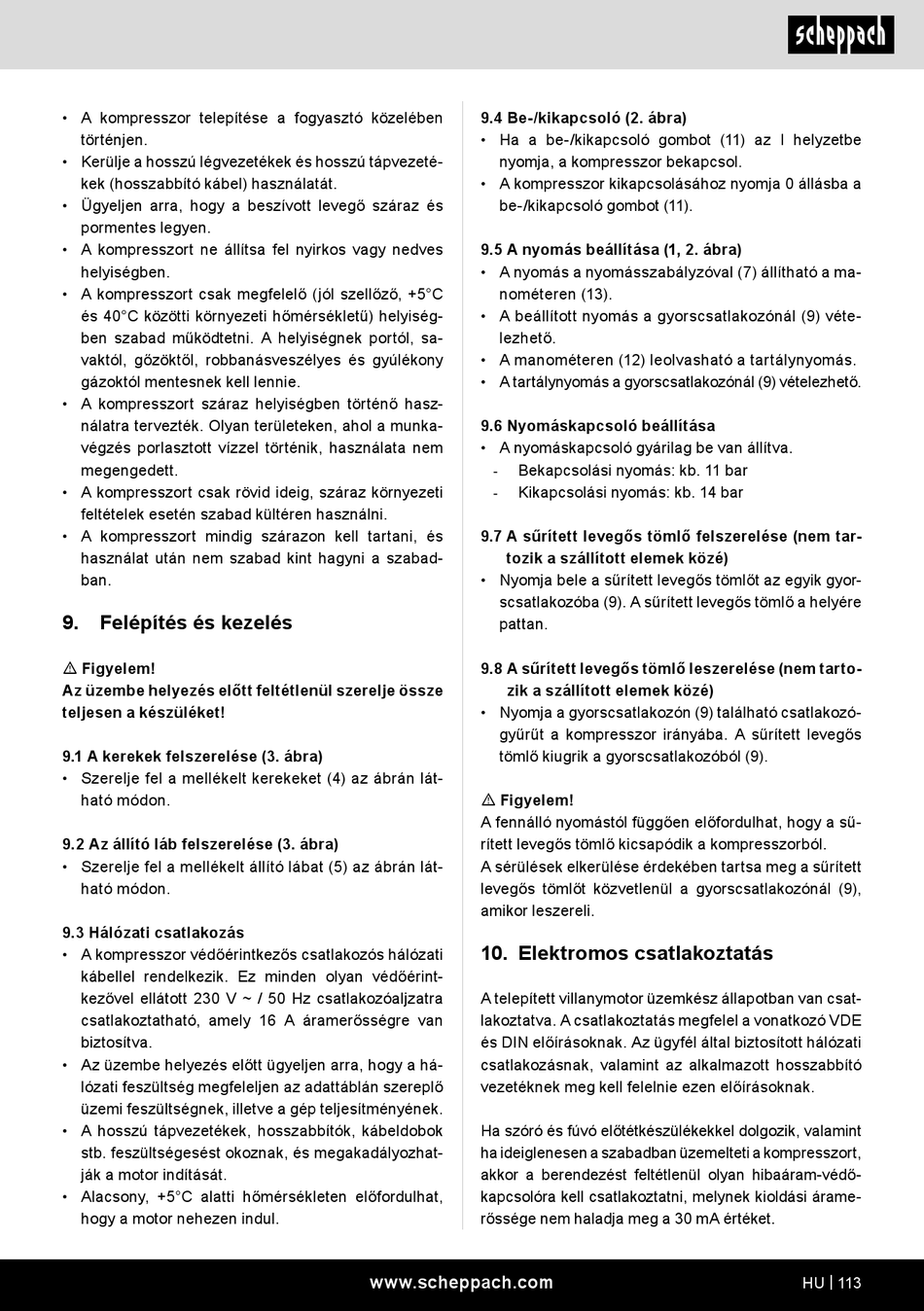

• A kompresszor telepítése a fogyasztó közelében
történjen.
• Kerülje a hosszú légvezetékek és hosszú tápvezeté-
kek (hosszabbító kábel) használatát.
• Ügyeljen arra, hogy a beszívott levegő száraz és
pormentes legyen.
• A kompresszort ne állítsa fel nyirkos vagy nedves
helyiségben.
• A kompresszort csak megfelelő (jól szellőző, +5°C
és 40°C közötti környezeti hőmérsékletű) helyiség-
ben szabad működtetni. A helyiségnek portól, sa-
vaktól, gőzöktől, robbanásveszélyes és gyúlékony
gázoktól mentesnek kell lennie.
• A kompresszort száraz helyiségben történő hasz-
nálatra tervezték. Olyan területeken, ahol a munka-
végzés porlasztott vízzel történik, használata nem
megengedett.
• A kompresszort csak rövid ideig, száraz környezeti
feltételek esetén szabad kültéren használni.
• A kompresszort mindig szárazon kell tartani, és
használat után nem szabad kint hagyni a szabad-
ban.
9. Felépítés és kezelés
m Figyelem!
Az üzembe helyezés előtt feltétlenül szerelje össze
teljesen a készüléket!
9.1 A kerekek felszerelése (3. ábra)
• Szerelje fel a mellékelt kerekeket (4) az ábrán lát-
ható módon.
9.2 Az állító láb felszerelése (3. ábra)
• Szerelje fel a mellékelt állító lábat (5) az ábrán lát-
ható módon.
9.3 Hálózati csatlakozás
• A kompresszor védőérintkezős csatlakozós hálózati
kábellel rendelkezik. Ez minden olyan védőérint-
kezővel ellátott 230 V ~ / 50 Hz csatlakozóaljzatra
csatlakoztatható, amely 16 A áramerősségre van
biztosítva.
• Az üzembe helyezés előtt ügyeljen arra, hogy a há-
lózati feszültség megfeleljen az adattáblán szereplő
üzemi feszültségnek, illetve a gép teljesítményének.
• A hosszú tápvezetékek, hosszabbítók, kábeldobok
stb. feszültségesést okoznak, és megakadályozhat-
ják a motor indítását.
• Alacsony, +5°C alatti hőmérsékleten előfordulhat,
hogy a motor nehezen indul.
9.4 Be-/kikapcsoló (2. ábra)
• Ha a be-/kikapcsoló gombot (11) az I helyzetbe
nyomja, a kompresszor bekapcsol.
• A kompresszor kikapcsolásához nyomja 0 állásba a
be-/kikapcsoló gombot (11).
9.5 A nyomás beállítása (1, 2. ábra)
• A nyomás a nyomásszabályzóval (7) állítható a ma-
nométeren (13).
• A beállított nyomás a gyorscsatlakozónál (9) véte-
lezhető.
• A manométeren (12) leolvasható a tartálynyomás.
• A tartálynyomás a gyorscsatlakozónál (9) vételezhető.
9.6 Nyomáskapcsoló beállítása
• A nyomáskapcsoló gyárilag be van állítva.
Bekapcsolási nyomás: kb. 11 bar
-
Kikapcsolási nyomás: kb. 14 bar
-
9.7 A sűrített levegős tömlő felszerelése (nem tar-
tozik a szállított elemek közé)
• Nyomja bele a sűrített levegős tömlőt az egyik gyor-
scsatlakozóba (9). A sűrített levegős tömlő a helyére
pattan.
9.8 A sűrített levegős tömlő leszerelése (nem tarto-
zik a szállított elemek közé)
• Nyomja a gyorscsatlakozón (9) található csatlakozó-
gyűrűt a kompresszor irányába. A sűrített levegős
tömlő kiugrik a gyorscsatlakozóból (9).
m Figyelem!
A fennálló nyomástól függően előfordulhat, hogy a sű-
rített levegős tömlő kicsapódik a kompresszorból.
A sérülések elkerülése érdekében tartsa meg a sűrített
levegős tömlőt közvetlenül a gyorscsatlakozónál (9),
amikor leszereli.
10. Elektromos csatlakoztatás
A telepített villanymotor üzemkész állapotban van csat-
lakoztatva. A csatlakoztatás megfelel a vonatkozó VDE
és DIN előírásoknak. Az ügyfél által biztosított hálózati
csatlakozásnak, valamint az alkalmazott hosszabbító
vezetéknek meg kell felelnie ezen előírásoknak.
Ha szóró és fúvó előtétkészülékekkel dolgozik, valamint
ha ideiglenesen a szabadban üzemelteti a kompresszort,
akkor a berendezést feltétlenül olyan hibaáram-védő-
kapcsolóra kell csatlakoztatni, melynek kioldási árame-
rőssége nem haladja meg a 30 mA értéket.
