Endress+Hauser J22 Technische Information Seite 9

J22 TDLAS-Gasanalysator
Messsystem
Endress+Hauser
Der J22 wird als eigenständiger Analysator oder zusammen mit einem Probenaufberei-
tungssystem auf einer Analysetafel oder in einem Gehäuse angeboten.

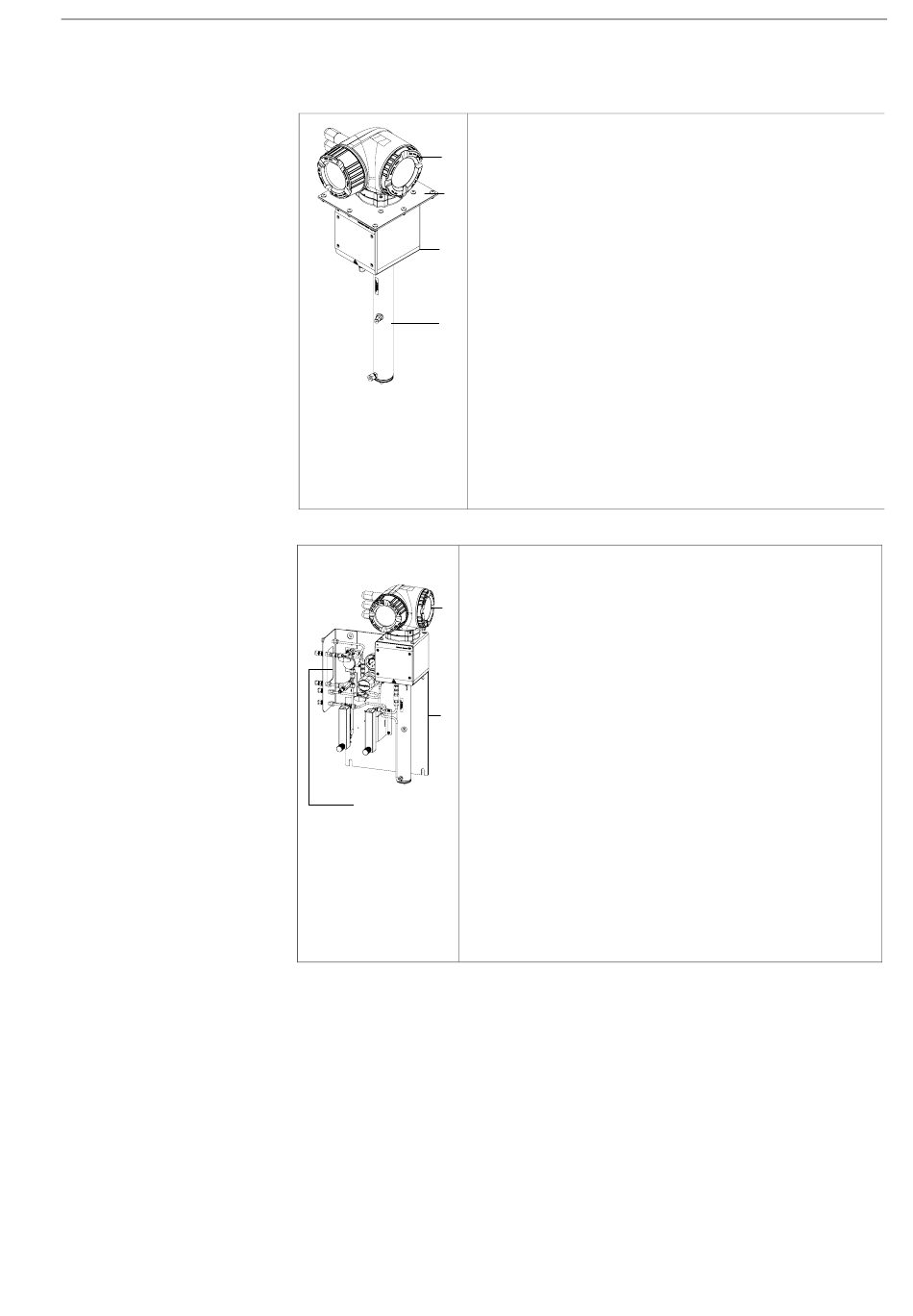

J22 TDLAS-Gasanalysator
1
2
3
4
A0056666
J22 TDLAS-Gasanalysator mit SCS auf Analysetafel
1
3
2
A0055594
In der Basisausführung umfasst der Analysator:
1. Steuerung
Enthält die Spannungsversorgung, die HMI (Webserver
und 4-zeiliges Display mit Hintergrundbeleuchtung), die
Kommunikation sowie die Elektronik zur Steuerung von
Messungen.
2. Befestigungsblech
Optionales Befestigungsblech für die Montage durch den
Kunden im oberen Bereich eines Gehäuses.
3. Optischer Kopf
Enthält den Laser, die Lasertemperaturregelung, den
Detektor, das Fenster, die Druck- und Temperatur-
sensoren, die Elektronik des optischen Kopfs.
4.
Messzelle und Spiegel
Das Probengas strömt über einen Ein- und Auslaufport
durch die Messzelle. Der Laserstrahl passiert die Mess-
zelle und wird einmal vom flachen Spiegel am Boden der
Messzelle reflektiert.
Das Analysatorsystem auf einer Analysetafel umfasst die
folgenden Komponenten und ist für die Montage in Außen-
bereichen in der Nähe des Probenentnahmepunkts oder für
die Montage innerhalb eines Schutzgehäuses ausgelegt.
1. J22 TDLAS-Gasanalysator
Siehe Beschreibung oben.
2. Analysetafel aus eloxiertem Aluminium
(andere Werkstoffe auf Anfrage bestellbar)
Ermöglicht eine einfache Montage an der Wand, auf
einem Unistrut-Rahmen oder an einem Mast und stellt
eine Oberfläche zur Montage der Komponenten des
Probenaufbereitungssystems bereit
3.
Komponenten des Probenaufbereitungssystems
Komponenten, die dazu dienen, das Gas zu filtern und
gleichzeitig für eine repräsentative Probe zu sorgen sowie
Druck und Durchfluss zu regeln. Als Speed-Loop und zur
kontinuierlichen Reinigung der Schmutzseite des
Membranabscheiders steht optional ein Bypass zur
Verfügung (→  34).
