Endress+Hauser J22 Technische Information Seite 7

J22 TDLAS-Gasanalysator
Normalisiertes
Absorptionssignal
Endress+Hauser
Die nachfolgende Abbildung zeigt die typischen (vereinfachten) Rohdaten des Scans eines
Laserabsorptionsspektrometers inklusive der einfallenden Laserintensität, I
übertragenen Intensität, I(λ). Indem das Signal durch die Intensität des einfallenden Strahls
normalisiert wird, werden alle Schwankungen in der Laserleistung aufgehoben, und es
ergibt sich ein typisches, wenngleich noch ausgeprägteres, Absorptionsprofil.
Hierbei ist zu beachten, dass die Verschmutzung der Spiegel lediglich zu einem geringeren
Gesamtsignal führt. Durch Abstimmen des Lasers sowohl auf Off-Resonanz als auch auf On-
Resonanz und durch Normalisierung der Daten nimmt die Technik allerdings nach jedem
Scan-Vorgang eine Selbstkalibrierung vor, was zu Messungen führt, die von der Spiegel-
verschmutzung unbeeinflusst sind.
1

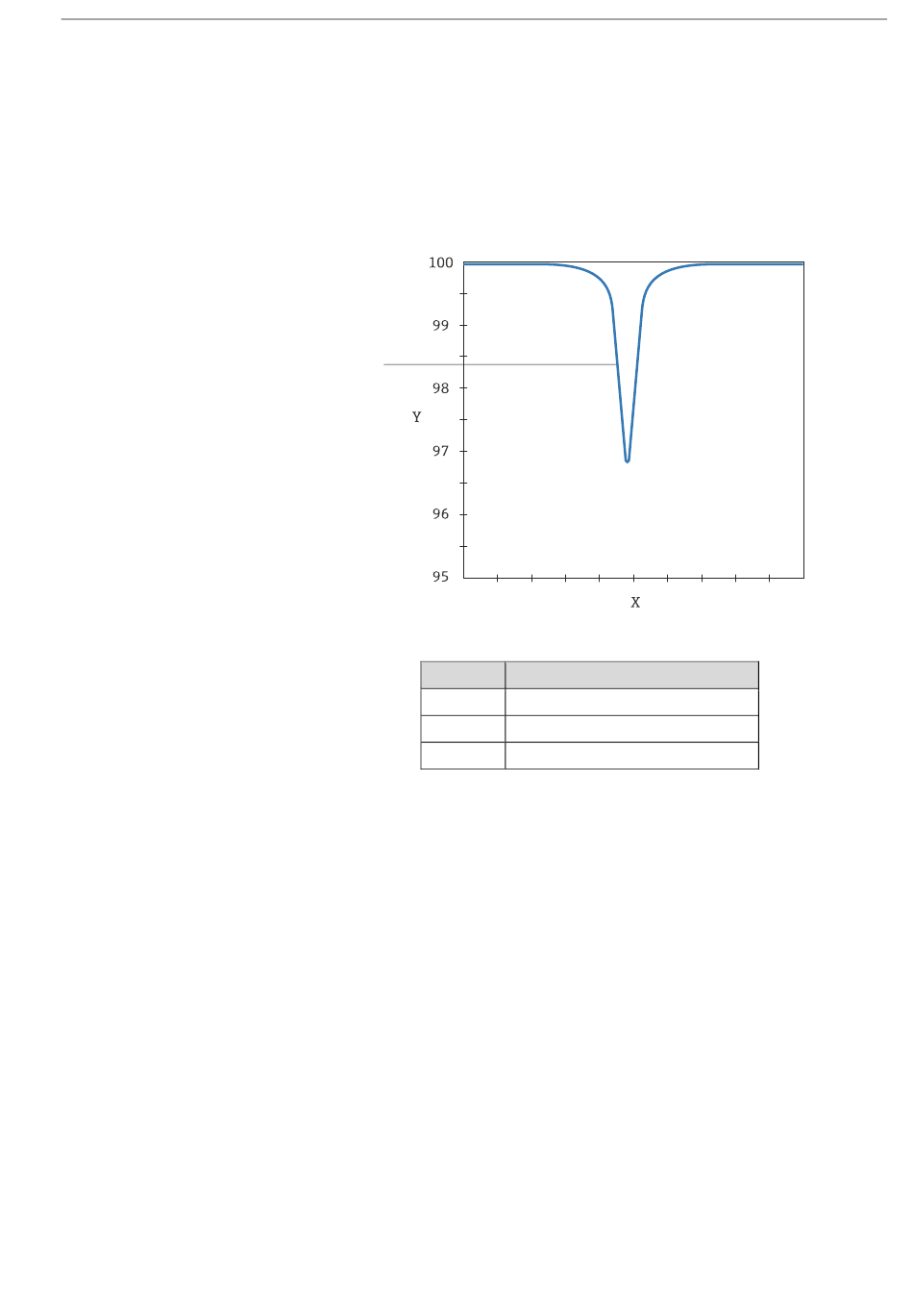

Typisches normalisiertes Absorptionssignal von einem Laserdioden-Absorptions-
Abbildung 2.
spektrometer
Pos.
1
X-Achse
Y-Achse
Beschreibung
Normalisiertes Absorptionssignal
Wellenlänge [a.u.]
Signalstärke [%]
(λ), und der
0
A0054821
7
