Endress+Hauser J22 Technische Information Seite 6

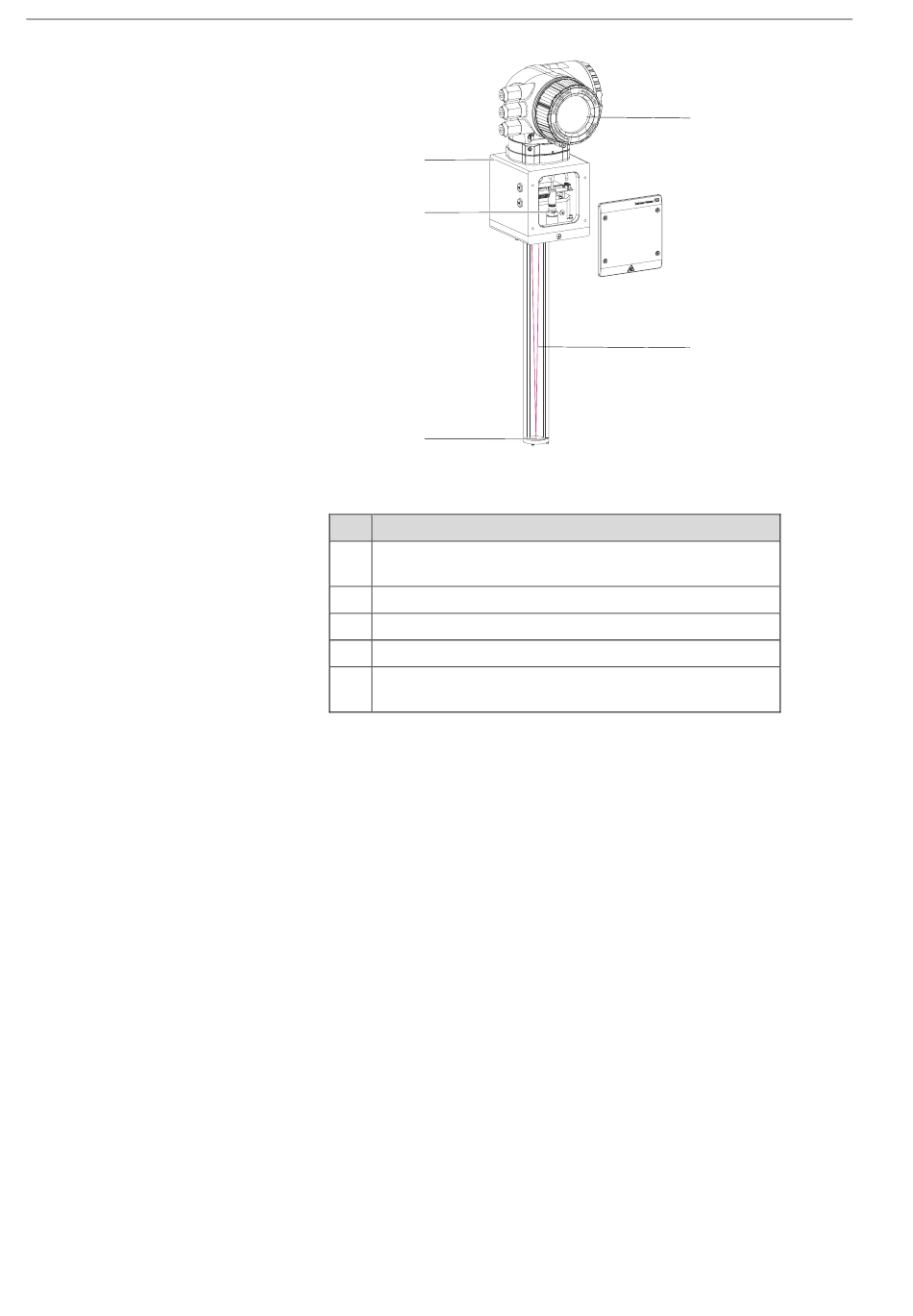

Darstellung des J22 TDLAS-
Spektrometers ohne Frontplatte
6
1
2
3
Abbildung 1. J22 TDLAS-Gasanalysator-Spektrometer ohne Frontplatte
Pos. Beschreibung
Optischer Kopf (Laser, Detektor und TEC sind hinter dem
1
optischen Fenster untergebracht)
2 Druck- und Temperatursensor
3 Gewölbter Spiegel
4 Benutzeroberfläche
Durchflussmesszelle, die den Laserpfad zeigt
5
(zwei Durchquerungen)
J22 TDLAS-Gasanalysator
4
5
A0056894
