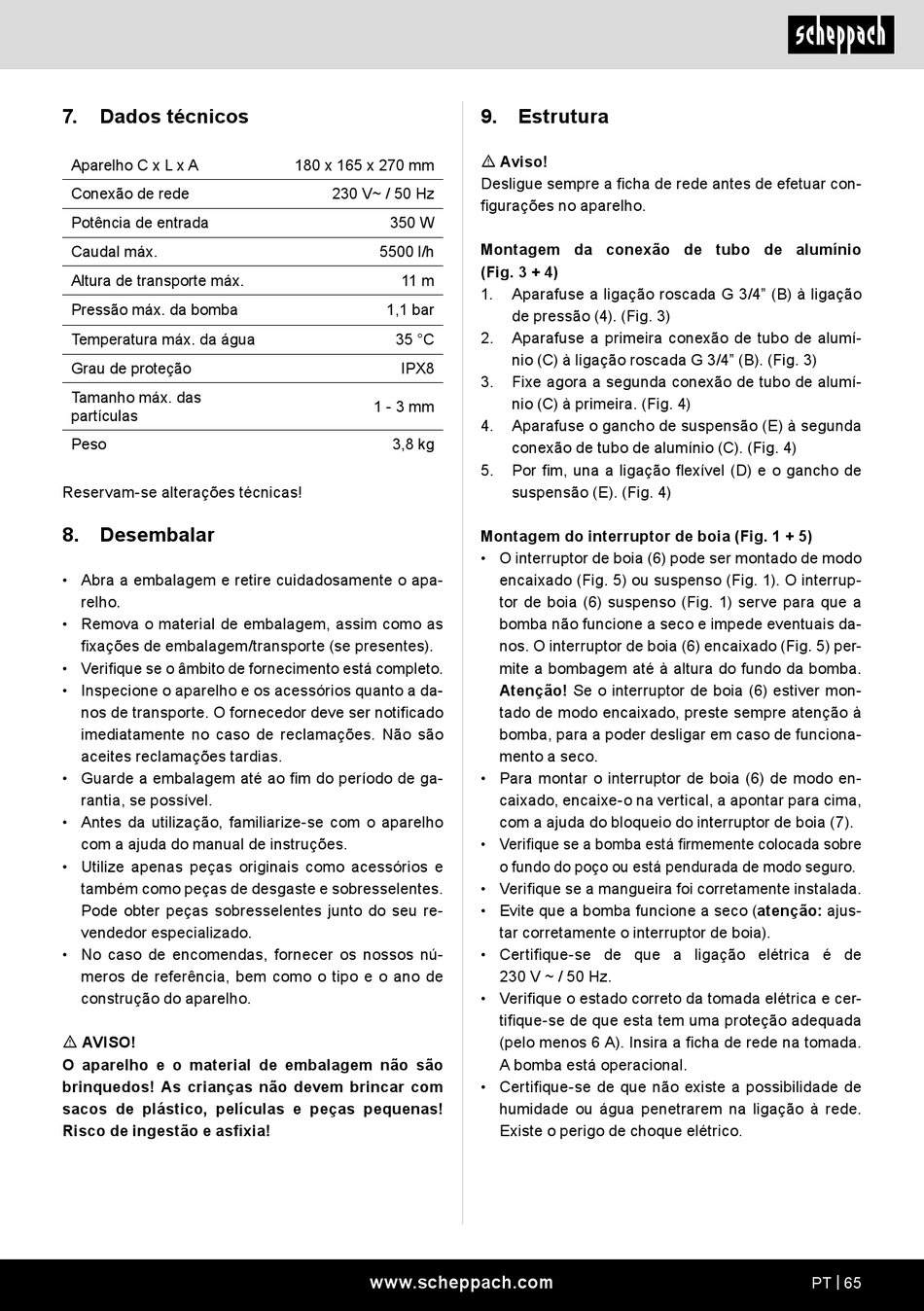

7. Dados técnicos
Aparelho C x L x A
Conexão de rede
Potência de entrada
Caudal máx.
Altura de transporte máx.
Pressão máx. da bomba
Temperatura máx. da água
Grau de proteção
Tamanho máx. das
partículas
Peso
Reservam-se alterações técnicas!

8. Desembalar

• Abra a embalagem e retire cuidadosamente o apa-
relho.
• Remova o material de embalagem, assim como as
fixações de embalagem/transporte (se presentes).
• Verifique se o âmbito de fornecimento está completo.
• Inspecione o aparelho e os acessórios quanto a da-
nos de transporte. O fornecedor deve ser notificado
imediatamente no caso de reclamações. Não são
aceites reclamações tardias.
• Guarde a embalagem até ao fim do período de ga-
rantia, se possível.
• Antes da utilização, familiarize-se com o aparelho
com a ajuda do manual de instruções.
• Utilize apenas peças originais como acessórios e
também como peças de desgaste e sobresselentes.
Pode obter peças sobresselentes junto do seu re-
vendedor especializado.
• No caso de encomendas, fornecer os nossos nú-
meros de referência, bem como o tipo e o ano de
construção do aparelho.
m AVISO!
O aparelho e o material de embalagem não são
brinquedos! As crianças não devem brincar com
sacos de plástico, películas e peças pequenas!
Risco de ingestão e asfixia!
180 x 165 x 270 mm
230 V~ / 50 Hz
350 W
5500 l/h
11 m
1,1 bar
35 °C
IPX8
1 - 3 mm
3,8 kg
www.scheppach.com
9.

Estrutura

m Aviso!
Desligue sempre a ficha de rede antes de efetuar con-
figurações no aparelho.
Montagem da conexão de tubo de alumínio
(Fig. 3 + 4)
1. Aparafuse a ligação roscada G 3/4" (B) à ligação
de pressão (4). (Fig. 3)
2. Aparafuse a primeira conexão de tubo de alumí-
nio (C) à ligação roscada G 3/4" (B). (Fig. 3)
3. Fixe agora a segunda conexão de tubo de alumí-
nio (C) à primeira. (Fig. 4)
4. Aparafuse o gancho de suspensão (E) à segunda
conexão de tubo de alumínio (C). (Fig. 4)
5. Por fim, una a ligação flexível (D) e o gancho de
suspensão (E). (Fig. 4)
Montagem do interruptor de boia (Fig. 1 + 5)
• O interruptor de boia (6) pode ser montado de modo
encaixado (Fig. 5) ou suspenso (Fig. 1). O interrup-
tor de boia (6) suspenso (Fig. 1) serve para que a
bomba não funcione a seco e impede eventuais da-
nos. O interruptor de boia (6) encaixado (Fig. 5) per-
mite a bombagem até à altura do fundo da bomba.
Atenção! Se o interruptor de boia (6) estiver mon-
tado de modo encaixado, preste sempre atenção à
bomba, para a poder desligar em caso de funciona-
mento a seco.
• Para montar o interruptor de boia (6) de modo en-
caixado, encaixe-o na vertical, a apontar para cima,
com a ajuda do bloqueio do interruptor de boia (7).
• Verifique se a bomba está firmemente colocada sobre
o fundo do poço ou está pendurada de modo seguro.
• Verifique se a mangueira foi corretamente instalada.
• Evite que a bomba funcione a seco (atenção: ajus-
tar corretamente o interruptor de boia).
• Certifique-se de que a ligação elétrica é de
230 V ~ / 50 Hz.
• Verifique o estado correto da tomada elétrica e cer-
tifique-se de que esta tem uma proteção adequada
(pelo menos 6 A). Insira a ficha de rede na tomada.
A bomba está operacional.
• Certifique-se de que não existe a possibilidade de
humidade ou água penetrarem na ligação à rede.
Existe o perigo de choque elétrico.
PT | 65
