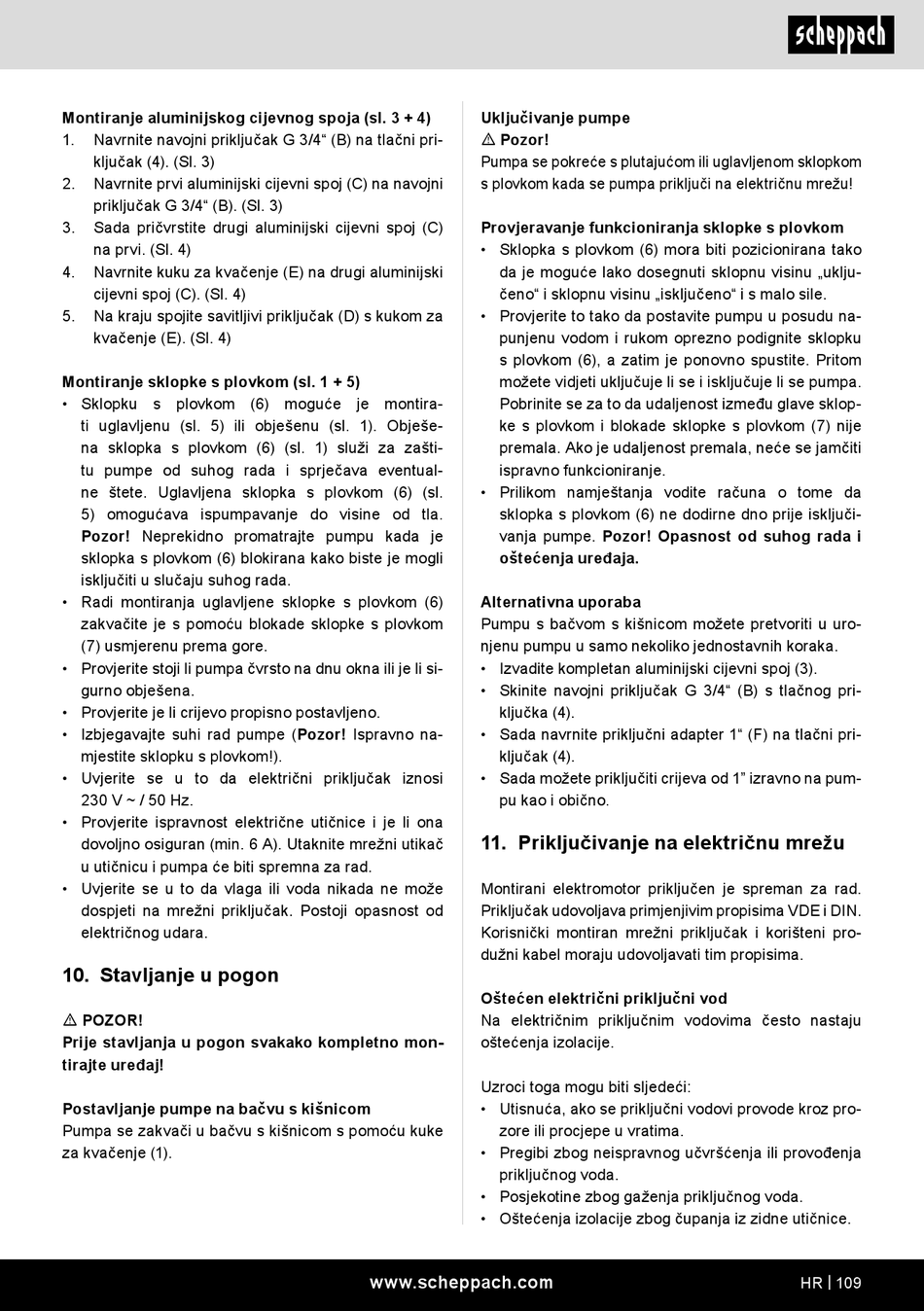

Montiranje aluminijskog cijevnog spoja (sl. 3 + 4)
1. Navrnite navojni priključak G 3/4" (B) na tlačni pri-
ključak (4). (Sl. 3)
2. Navrnite prvi aluminijski cijevni spoj (C) na navojni
priključak G 3/4" (B). (Sl. 3)
3. Sada pričvrstite drugi aluminijski cijevni spoj (C)
na prvi. (Sl. 4)
4. Navrnite kuku za kvačenje (E) na drugi aluminijski
cijevni spoj (C). (Sl. 4)
5. Na kraju spojite savitljivi priključak (D) s kukom za
kvačenje (E). (Sl. 4)
Montiranje sklopke s plovkom (sl. 1 + 5)
• Sklopku s plovkom (6) moguće je montira-
ti uglavljenu (sl. 5) ili obješenu (sl. 1). Obješe-
na sklopka s plovkom (6) (sl. 1) služi za zašti-
tu pumpe od suhog rada i sprječava eventual-
ne štete. Uglavljena sklopka s plovkom (6) (sl.
5) omogućava ispumpavanje do visine od tla.
Pozor! Neprekidno promatrajte pumpu kada je
sklopka s plovkom (6) blokirana kako biste je mogli
isključiti u slučaju suhog rada.
• Radi montiranja uglavljene sklopke s plovkom (6)
zakvačite je s pomoću blokade sklopke s plovkom
(7) usmjerenu prema gore.
• Provjerite stoji li pumpa čvrsto na dnu okna ili je li si-
gurno obješena.
• Provjerite je li crijevo propisno postavljeno.
• Izbjegavajte suhi rad pumpe (Pozor! Ispravno na-
mjestite sklopku s plovkom!).
• Uvjerite se u to da električni priključak iznosi
230 V ~ / 50 Hz.
• Provjerite ispravnost električne utičnice i je li ona
dovoljno osiguran (min. 6 A). Utaknite mrežni utikač
u utičnicu i pumpa će biti spremna za rad.
• Uvjerite se u to da vlaga ili voda nikada ne može
dospjeti na mrežni priključak. Postoji opasnost od
električnog udara.

10. Stavljanje u pogon

m POZOR!
Prije stavljanja u pogon svakako kompletno mon-
tirajte uređaj!
Postavljanje pumpe na bačvu s kišnicom
Pumpa se zakvači u bačvu s kišnicom s pomoću kuke
za kvačenje (1).
Uključivanje pumpe
m Pozor!
Pumpa se pokreće s plutajućom ili uglavljenom sklopkom
s plovkom kada se pumpa priključi na električnu mrežu!
Provjeravanje funkcioniranja sklopke s plovkom
• Sklopka s plovkom (6) mora biti pozicionirana tako
da je moguće lako dosegnuti sklopnu visinu „uklju-
čeno" i sklopnu visinu „isključeno" i s malo sile.
• Provjerite to tako da postavite pumpu u posudu na-
punjenu vodom i rukom oprezno podignite sklopku
s plovkom (6), a zatim je ponovno spustite. Pritom
možete vidjeti uključuje li se i isključuje li se pumpa.
Pobrinite se za to da udaljenost između glave sklop-
ke s plovkom i blokade sklopke s plovkom (7) nije
premala. Ako je udaljenost premala, neće se jamčiti
ispravno funkcioniranje.
• Prilikom namještanja vodite računa o tome da
sklopka s plovkom (6) ne dodirne dno prije isključi-
vanja pumpe. Pozor! Opasnost od suhog rada i
oštećenja uređaja.
Alternativna uporaba
Pumpu s bačvom s kišnicom možete pretvoriti u uro-
njenu pumpu u samo nekoliko jednostavnih koraka.
• Izvadite kompletan aluminijski cijevni spoj (3).
• Skinite navojni priključak G 3/4" (B) s tlačnog pri-
ključka (4).
• Sada navrnite priključni adapter 1" (F) na tlačni pri-
ključak (4).
• Sada možete priključiti crijeva od 1" izravno na pum-
pu kao i obično.
11. Priključivanje na električnu mrežu
Montirani elektromotor priključen je spreman za rad.
Priključak udovoljava primjenjivim propisima VDE i DIN.
Korisnički montiran mrežni priključak i korišteni pro-
dužni kabel moraju udovoljavati tim propisima.
Oštećen električni priključni vod
Na električnim priključnim vodovima često nastaju
oštećenja izolacije.
Uzroci toga mogu biti sljedeći:
• Utisnuća, ako se priključni vodovi provode kroz pro-
zore ili procjepe u vratima.
• Pregibi zbog neispravnog učvršćenja ili provođenja
priključnog voda.
• Posjekotine zbog gaženja priključnog voda.
• Oštećenja izolacije zbog čupanja iz zidne utičnice.
