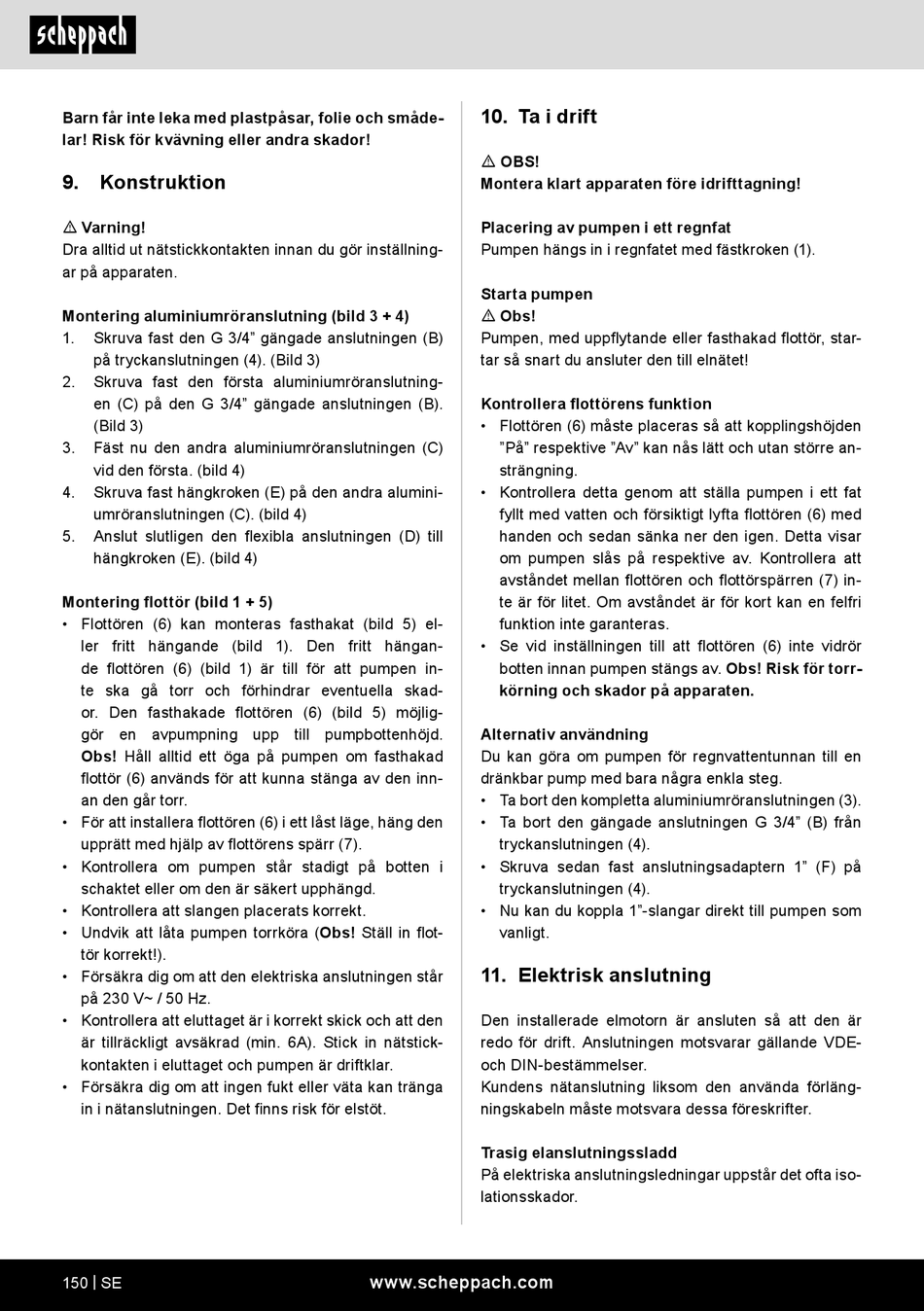

Barn får inte leka med plastpåsar, folie och småde-
lar! Risk för kvävning eller andra skador!
9. Konstruktion
m Varning!
Dra alltid ut nätstickkontakten innan du gör inställning-
ar på apparaten.
Montering aluminiumröranslutning (bild 3 + 4)
1. Skruva fast den G 3/4" gängade anslutningen (B)
på tryckanslutningen (4). (Bild 3)
2. Skruva fast den första aluminiumröranslutning-
en (C) på den G 3/4" gängade anslutningen (B).
(Bild 3)
3. Fäst nu den andra aluminiumröranslutningen (C)
vid den första. (bild 4)
4. Skruva fast hängkroken (E) på den andra alumini-
umröranslutningen (C). (bild 4)
5. Anslut slutligen den flexibla anslutningen (D) till
hängkroken (E). (bild 4)
Montering flottör (bild 1 + 5)
• Flottören (6) kan monteras fasthakat (bild 5) el-
ler fritt hängande (bild 1). Den fritt hängan-
de flottören (6) (bild 1) är till för att pumpen in-
te ska gå torr och förhindrar eventuella skad-
or. Den fasthakade flottören (6) (bild 5) möjlig-
gör en avpumpning upp till pumpbottenhöjd.
Obs! Håll alltid ett öga på pumpen om fasthakad
flottör (6) används för att kunna stänga av den inn-
an den går torr.
• För att installera flottören (6) i ett låst läge, häng den
upprätt med hjälp av flottörens spärr (7).
• Kontrollera om pumpen står stadigt på botten i
schaktet eller om den är säkert upphängd.
• Kontrollera att slangen placerats korrekt.
• Undvik att låta pumpen torrköra (Obs! Ställ in flot-
tör korrekt!).
• Försäkra dig om att den elektriska anslutningen står
på 230 V~ / 50 Hz.
• Kontrollera att eluttaget är i korrekt skick och att den
är tillräckligt avsäkrad (min. 6A). Stick in nätstick-
kontakten i eluttaget och pumpen är driftklar.
• Försäkra dig om att ingen fukt eller väta kan tränga
in i nätanslutningen. Det finns risk för elstöt.
150 | SE
10. Ta i drift
m OBS!
Montera klart apparaten före idrifttagning!
Placering av pumpen i ett regnfat
Pumpen hängs in i regnfatet med fästkroken (1).
Starta pumpen
m Obs!
Pumpen, med uppflytande eller fasthakad flottör, star-
tar så snart du ansluter den till elnätet!
Kontrollera flottörens funktion
• Flottören (6) måste placeras så att kopplingshöjden
"På" respektive "Av" kan nås lätt och utan större an-
strängning.
• Kontrollera detta genom att ställa pumpen i ett fat
fyllt med vatten och försiktigt lyfta flottören (6) med
handen och sedan sänka ner den igen. Detta visar
om pumpen slås på respektive av. Kontrollera att
avståndet mellan flottören och flottörspärren (7) in-
te är för litet. Om avståndet är för kort kan en felfri
funktion inte garanteras.
• Se vid inställningen till att flottören (6) inte vidrör
botten innan pumpen stängs av. Obs! Risk för torr-
körning och skador på apparaten.
Alternativ användning
Du kan göra om pumpen för regnvattentunnan till en
dränkbar pump med bara några enkla steg.
• Ta bort den kompletta aluminiumröranslutningen (3).
• Ta bort den gängade anslutningen G 3/4" (B) från
tryckanslutningen (4).
• Skruva sedan fast anslutningsadaptern 1" (F) på
tryckanslutningen (4).
• Nu kan du koppla 1"-slangar direkt till pumpen som
vanligt.
11. Elektrisk anslutning
Den installerade elmotorn är ansluten så att den är
redo för drift. Anslutningen motsvarar gällande VDE-
och DIN-bestämmelser.
Kundens nätanslutning liksom den använda förläng-
ningskabeln måste motsvara dessa föreskrifter.
Trasig elanslutningssladd
På elektriska anslutningsledningar uppstår det ofta iso-
lationsskador.
