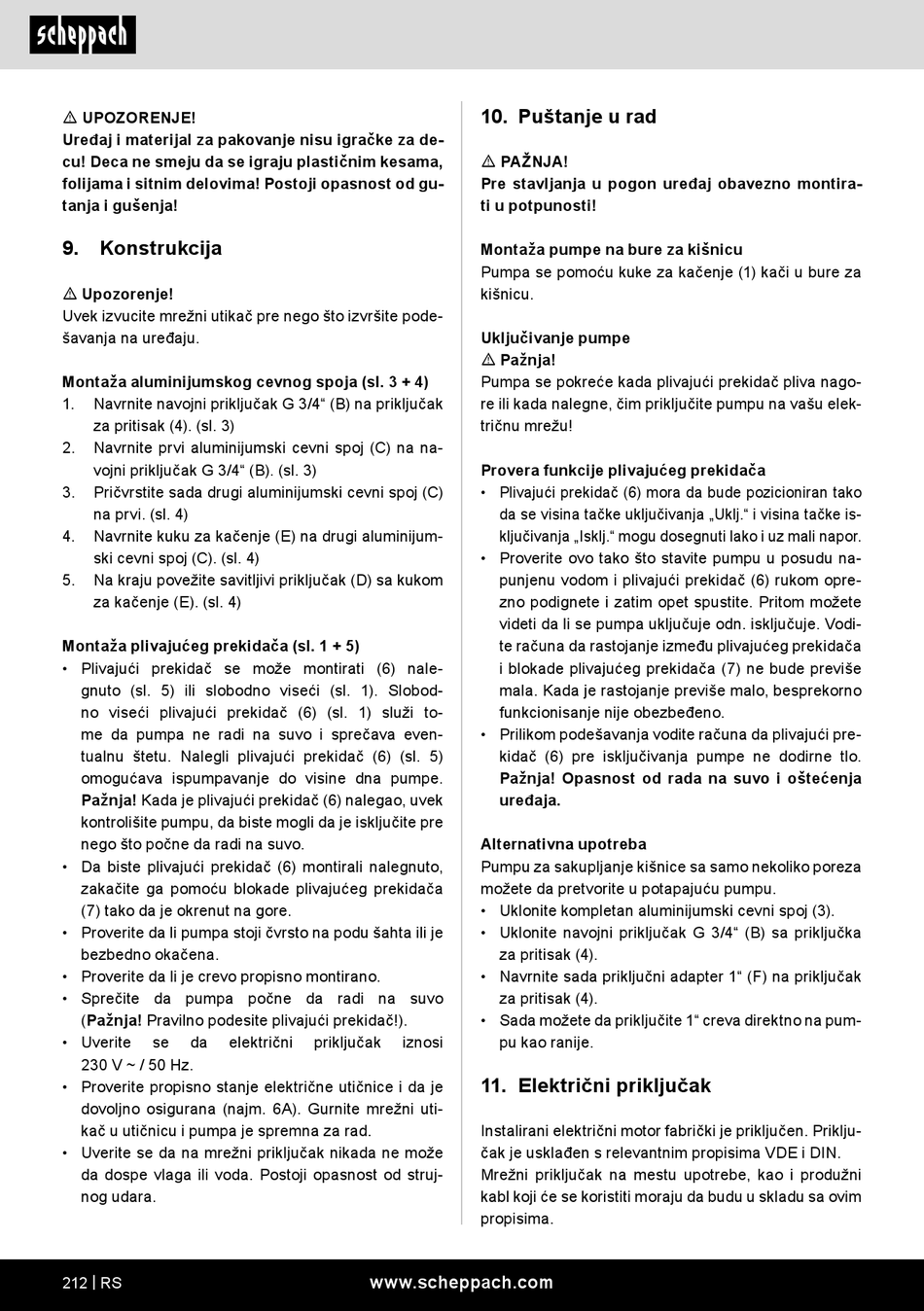

m UPOZORENJE!
Uređaj i materijal za pakovanje nisu igračke za de-
cu! Deca ne smeju da se igraju plastičnim kesama,
folijama i sitnim delovima! Postoji opasnost od gu-
tanja i gušenja!
9.

Konstrukcija

m Upozorenje!
Uvek izvucite mrežni utikač pre nego što izvršite pode-
šavanja na uređaju.
Montaža aluminijumskog cevnog spoja (sl. 3 + 4)
1. Navrnite navojni priključak G 3/4" (B) na priključak
za pritisak (4). (sl. 3)
2. Navrnite prvi aluminijumski cevni spoj (C) na na-
vojni priključak G 3/4" (B). (sl. 3)
3. Pričvrstite sada drugi aluminijumski cevni spoj (C)
na prvi. (sl. 4)
4. Navrnite kuku za kačenje (E) na drugi aluminijum-
ski cevni spoj (C). (sl. 4)
5. Na kraju povežite savitljivi priključak (D) sa kukom
za kačenje (E). (sl. 4)
Montaža plivajućeg prekidača (sl. 1 + 5)
• Plivajući prekidač se može montirati (6) nale-
gnuto (sl. 5) ili slobodno viseći (sl. 1). Slobod-
no viseći plivajući prekidač (6) (sl. 1) služi to-
me da pumpa ne radi na suvo i sprečava even-
tualnu štetu. Nalegli plivajući prekidač (6) (sl. 5)
omogućava ispumpavanje do visine dna pumpe.
Pažnja! Kada je plivajući prekidač (6) nalegao, uvek
kontrolišite pumpu, da biste mogli da je isključite pre
nego što počne da radi na suvo.
• Da biste plivajući prekidač (6) montirali nalegnuto,
zakačite ga pomoću blokade plivajućeg prekidača
(7) tako da je okrenut na gore.
• Proverite da li pumpa stoji čvrsto na podu šahta ili je
bezbedno okačena.
• Proverite da li je crevo propisno montirano.
• Sprečite da pumpa počne da radi na suvo
(Pažnja! Pravilno podesite plivajući prekidač!).
• Uverite se da električni
230 V ~ / 50 Hz.
• Proverite propisno stanje električne utičnice i da je
dovoljno osigurana (najm. 6A). Gurnite mrežni uti-
kač u utičnicu i pumpa je spremna za rad.
• Uverite se da na mrežni priključak nikada ne može
da dospe vlaga ili voda. Postoji opasnost od struj-
nog udara.
212 | RS
10. Puštanje u rad
m PAŽNJA!
Pre stavljanja u pogon uređaj obavezno montira-
ti u potpunosti!
Montaža pumpe na bure za kišnicu
Pumpa se pomoću kuke za kačenje (1) kači u bure za
kišnicu.
Uključivanje pumpe
m Pažnja!
Pumpa se pokreće kada plivajući prekidač pliva nago-
re ili kada nalegne, čim priključite pumpu na vašu elek-
tričnu mrežu!
Provera funkcije plivajućeg prekidača
• Plivajući prekidač (6) mora da bude pozicioniran tako
• Proverite ovo tako što stavite pumpu u posudu na-
• Prilikom podešavanja vodite računa da plivajući pre-
Alternativna upotreba
Pumpu za sakupljanje kišnice sa samo nekoliko poreza
možete da pretvorite u potapajuću pumpu.
• Uklonite kompletan aluminijumski cevni spoj (3).
• Uklonite navojni priključak G 3/4" (B) sa priključka
• Navrnite sada priključni adapter 1" (F) na priključak
• Sada možete da priključite 1" creva direktno na pum-
priključak iznosi
11. Električni priključak
Instalirani električni motor fabrički je priključen. Priklju-
čak je usklađen s relevantnim propisima VDE i DIN.
Mrežni priključak na mestu upotrebe, kao i produžni
kabl koji će se koristiti moraju da budu u skladu sa ovim
propisima.
www.scheppach.com
da se visina tačke uključivanja „Uklj." i visina tačke is-
ključivanja „Isklj." mogu dosegnuti lako i uz mali napor.
punjenu vodom i plivajući prekidač (6) rukom opre-
zno podignete i zatim opet spustite. Pritom možete
videti da li se pumpa uključuje odn. isključuje. Vodi-
te računa da rastojanje između plivajućeg prekidača
i blokade plivajućeg prekidača (7) ne bude previše
mala. Kada je rastojanje previše malo, besprekorno
funkcionisanje nije obezbeđeno.
kidač (6) pre isključivanja pumpe ne dodirne tlo.
Pažnja! Opasnost od rada na suvo i oštećenja
uređaja.
za pritisak (4).
za pritisak (4).
pu kao ranije.
