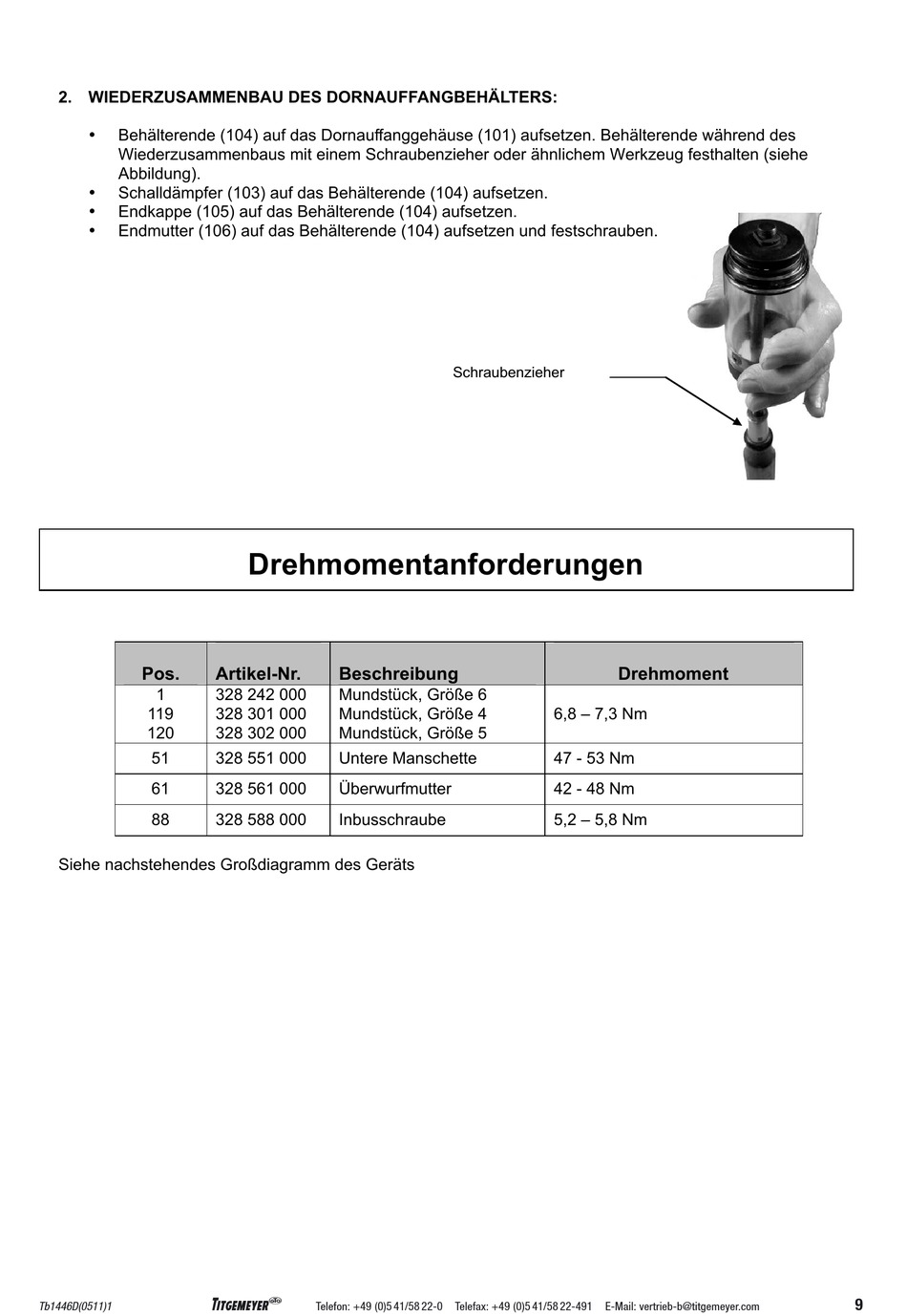

2. WIEDERZUSAMMENBAU DES DORNAUFFANGBEHÄLTERS:
•
Behälterende (104) auf das Dornauffanggehäuse (101) aufsetzen. Behälterende während des
Wiederzusammenbaus mit einem Schraubenzieher oder ähnlichem Werkzeug festhalten (siehe
Abbildung).
•
Schalldämpfer (103) auf das Behälterende (104) aufsetzen.
•
Endkappe (105) auf das Behälterende (104) aufsetzen.
•
Endmutter (106) auf das Behälterende (104) aufsetzen und festschrauben.
Pos.
1
119
120
51
61
88
Siehe nachstehendes Großdiagramm des Geräts
Tb1446D(0511)1
Drehmomentanforderungen
Artikel-Nr.
Beschreibung
328 242 000
Mundstück, Größe 6
328 301 000
Mundstück, Größe 4
328 302 000
Mundstück, Größe 5
328 551 000
Untere Manschette
328 561 000
Überwurfmutter
328 588 000
Inbusschraube
L
Telefon: +49 (0)5 41/58 22-0
Schraubenzieher
Drehmoment
6,8 – 7,3 Nm
47 - 53 Nm
42 - 48 Nm
5,2 – 5,8 Nm
Telefax: +49 (0)5 41/58 22-491
E-Mail: vertrieb-b@titgemeyer.com
9
