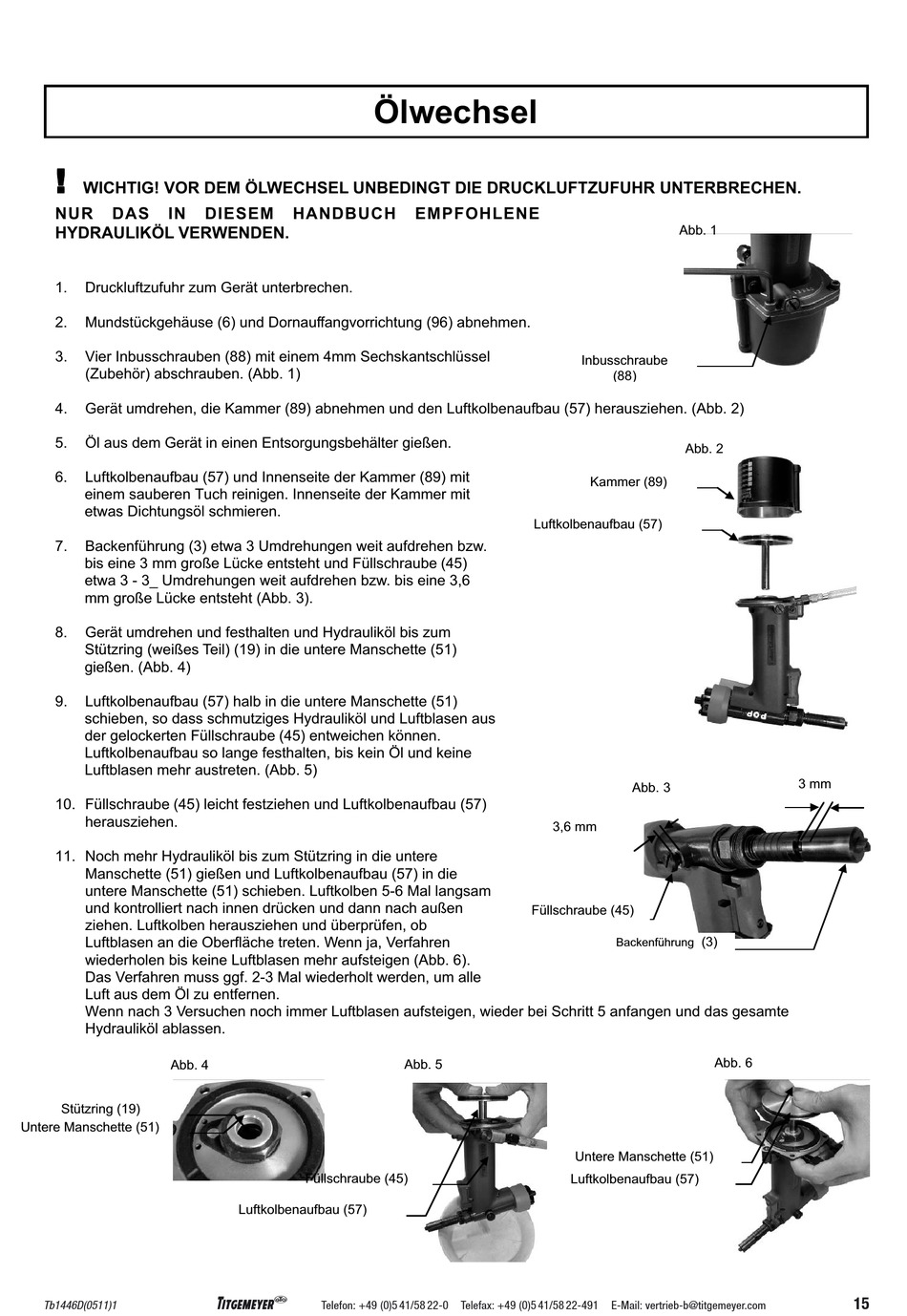

WICHTIG! VOR DEM ÖLWECHSEL UNBEDINGT DIE DRUCKLUFTZUFUHR UNTERBRECHEN.
NUR
DAS
IN
HYDRAULIKÖL VERWENDEN.
1.
Druckluftzufuhr zum Gerät unterbrechen.
2.
Mundstückgehäuse (6) und Dornauffangvorrichtung (96) abnehmen.
3.
Vier Inbusschrauben (88) mit einem 4mm Sechskantschlüssel
(Zubehör) abschrauben. (Abb. 1)
4.
Gerät umdrehen, die Kammer (89) abnehmen und den Luftkolbenaufbau (57) herausziehen. (Abb. 2)
5.
Öl aus dem Gerät in einen Entsorgungsbehälter gießen.
6.
Luftkolbenaufbau (57) und Innenseite der Kammer (89) mit
einem sauberen Tuch reinigen. Innenseite der Kammer mit
etwas Dichtungsöl schmieren.
7.
Backenführung (3) etwa 3 Umdrehungen weit aufdrehen bzw.
bis eine 3 mm große Lücke entsteht und Füllschraube (45)
etwa 3 - 3_ Umdrehungen weit aufdrehen bzw. bis eine 3,6
mm große Lücke entsteht (Abb. 3).
8.
Gerät umdrehen und festhalten und Hydrauliköl bis zum
Stützring (weißes Teil) (19) in die untere Manschette (51)
gießen. (Abb. 4)
9.
Luftkolbenaufbau (57) halb in die untere Manschette (51)
schieben, so dass schmutziges Hydrauliköl und Luftblasen aus
der gelockerten Füllschraube (45) entweichen können.
Luftkolbenaufbau so lange festhalten, bis kein Öl und keine
Luftblasen mehr austreten. (Abb. 5)
10. Füllschraube (45) leicht festziehen und Luftkolbenaufbau (57)
herausziehen.
11. Noch mehr Hydrauliköl bis zum Stützring in die untere
Manschette (51) gießen und Luftkolbenaufbau (57) in die
untere Manschette (51) schieben. Luftkolben 5-6 Mal langsam
und kontrolliert nach innen drücken und dann nach außen
ziehen. Luftkolben herausziehen und überprüfen, ob
Luftblasen an die Oberfläche treten. Wenn ja, Verfahren
wiederholen bis keine Luftblasen mehr aufsteigen (Abb. 6).
Das Verfahren muss ggf. 2-3 Mal wiederholt werden, um alle
Luft aus dem Öl zu entfernen.
Wenn nach 3 Versuchen noch immer Luftblasen aufsteigen, wieder bei Schritt 5 anfangen und das gesamte
Hydrauliköl ablassen.
Abb. 4
Stützring (19)
Untere Manschette (51)
Tb1446D(0511)1
Ölwechsel
DIESEM
HANDBUCH
Füllschraube (45)
Luftkolbenaufbau (57)
L
Telefon: +49 (0)5 41/58 22-0
EMPFOHLENE
Luftkolbenaufbau (57)
3,6 mm
Füllschraube (45)
Füllschraube
(45)
Abb. 5
Untere Manschette (51)
Luftkolbenaufbau (57)
Telefax: +49 (0)5 41/58 22-491
Abb. 1
Inbusschraube
(88)
Abb. 2
Kammer (89)
Abb. 3
(3)
Backenführung
Backenführung
(3)
Abb. 6
E-Mail: vertrieb-b@titgemeyer.com
3 mm
