Offene
Nietdurchmesser
Niete
2,8 / 3,0 / 3,2 mm
328 301 000*
328 302 000*
4,0 mm
4,8 mm
328 242 000*
* Im Lieferumfang enthalten
Bei Verwendung von 2,8 mm – 4,0 mm großen Nieten bzw. noch kleineren Nieten, Spannbacken-
schieber 328 662 000 anstelle des eingesetzten Spannbackenschiebers 328 632 000 verwenden.
Überprüfen Sie das Gerät vor dem Gebrauch sorgfältig!
Inspizieren Sie das Gerät auf Beschädigungen und auslaufendes Öl. Das Gerät darf nicht
verwendet werden, wenn Beschädigungen oder auslaufendes Öl bemerkt werden.
Überprüfen Sie, dass das richtige Mundstück eingesetzt und mit 6,8 – 7,3 Nm festgezogen
wurde.
Überprüfen Sie, dass die Gehäusemutter (8) fest sitzt. Diese nur mit der Hand festziehen.
Schließen Sie das Gerät an die Druckluftquelle an (siehe Druckluftanforderungen auf Seite 4).
Dornauffangbehälter (96) einsetzen (nur beim MCS-Gerät)
Druckluftventil öffnen, indem Sie den roten Schiebeverschluss (93) nach oben schieben (siehe
Beschreibung unten)
Niet in das Mundstück einsetzen
Niet am Werkstück ansetzen
Auslöser betätigen, um den Niet zu setzen
Auslöser loslassen. Wenn das Gerät mit einem Dornauffangbehälter (MCS) ausgerüstet ist, wird
der Dorn automatisch in den Behälter eingezogen.
! ! ! !
Hinweis: Die Nietsetzgeräte der Serie ProSet™ 2500 verfügen über einen Schiebeverschluss, mit
dem die Druckluftzufuhr unterbrochen werden kann, wenn sich das Gerät nicht in Betrieb befindet.
Luftzufuhr AN: Roten
Schiebeverschluss nach oben
schieben, um das Ventil zu
öffnen.
Schiebe-
verschluss
6
L

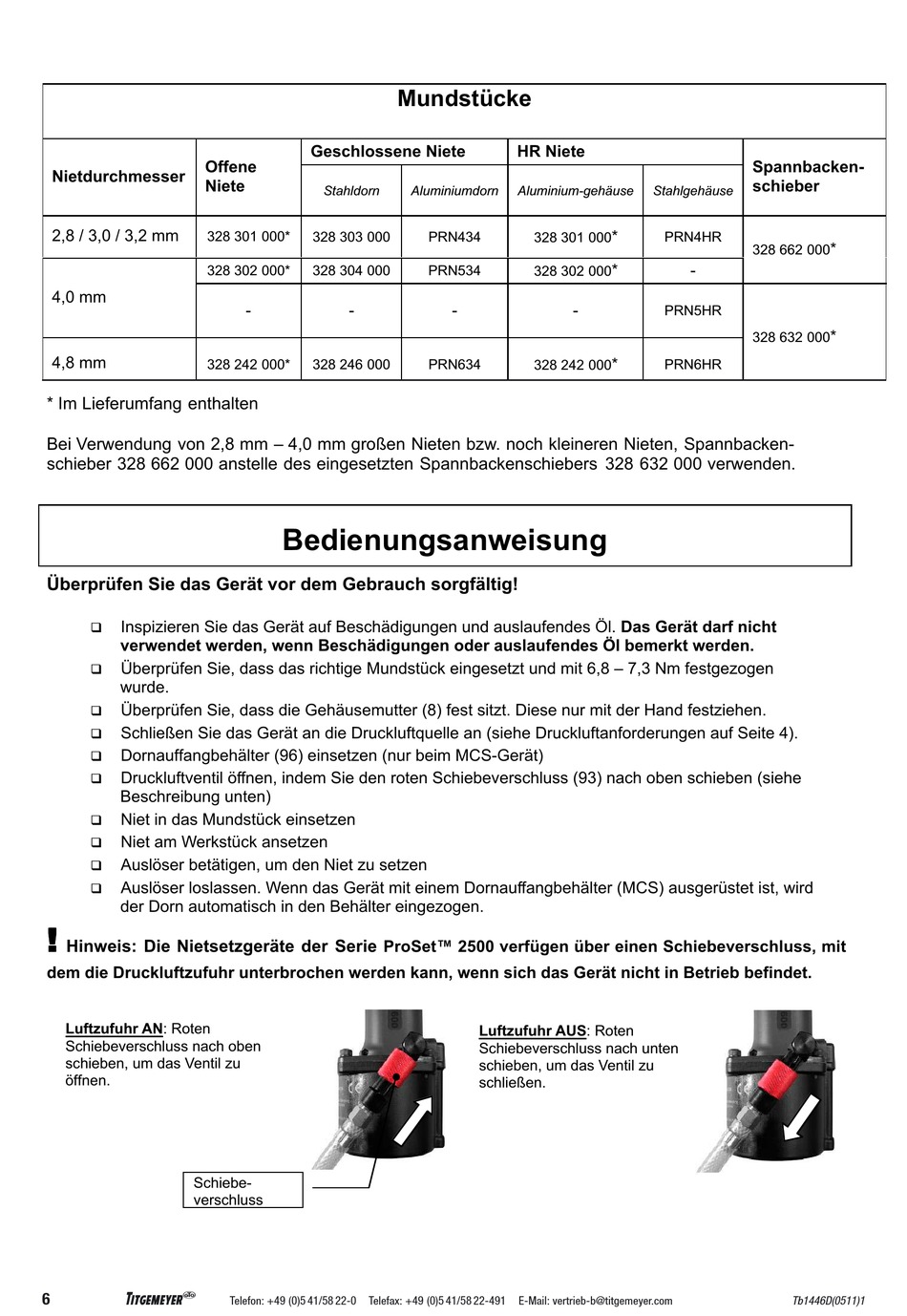

Mundstücke
Geschlossene Niete
Stahldorn
328 303 000
328 304 000
-
-
328 246 000
Bedienungsanweisung
Telefon: +49 (0)5 41/58 22-0
Telefax: +49 (0)5 41/58 22-491
HR Niete
Aluminiumdorn
Aluminium-gehäuse
PRN434
328 301 000
PRN534
328 302 000
-
-
PRN634
328 242 000
Luftzufuhr AUS: Roten
Schiebeverschluss nach unten
schieben, um das Ventil zu
schließen.
E-Mail: vertrieb-b@titgemeyer.com
Spannbacken-
schieber
Stahlgehäuse
*
PRN4HR
328 662 000
*
-
PRN5HR
328 632 000
*
PRN6HR
*
*
Tb1446D(0511)1
