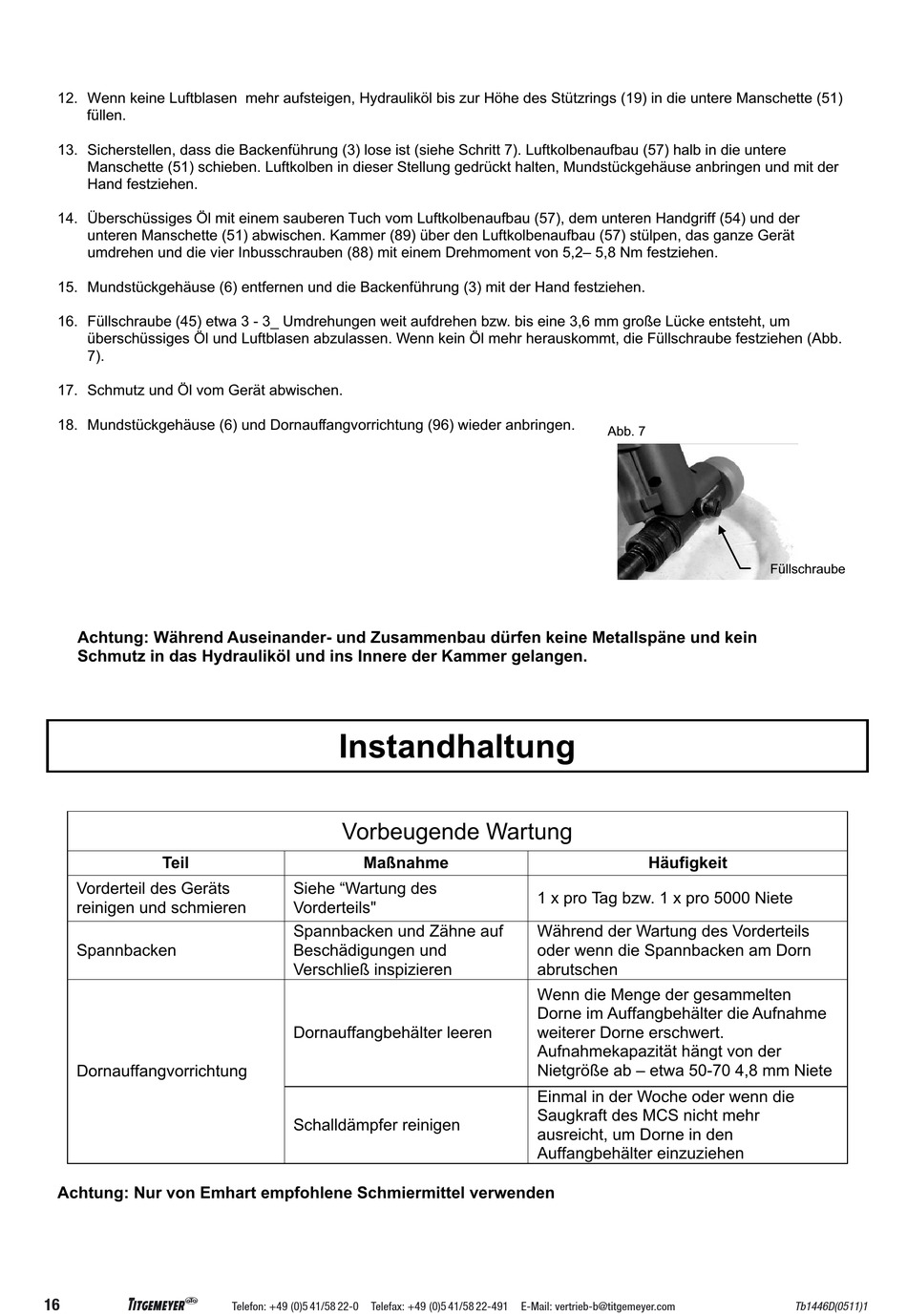

12. Wenn keine Luftblasen mehr aufsteigen, Hydrauliköl bis zur Höhe des Stützrings (19) in die untere Manschette (51)
füllen.
13. Sicherstellen, dass die Backenführung (3) lose ist (siehe Schritt 7). Luftkolbenaufbau (57) halb in die untere
Manschette (51) schieben. Luftkolben in dieser Stellung gedrückt halten, Mundstückgehäuse anbringen und mit der
Hand festziehen.
14. Überschüssiges Öl mit einem sauberen Tuch vom Luftkolbenaufbau (57), dem unteren Handgriff (54) und der
unteren Manschette (51) abwischen. Kammer (89) über den Luftkolbenaufbau (57) stülpen, das ganze Gerät
umdrehen und die vier Inbusschrauben (88) mit einem Drehmoment von 5,2– 5,8 Nm festziehen.
15. Mundstückgehäuse (6) entfernen und die Backenführung (3) mit der Hand festziehen.
16. Füllschraube (45) etwa 3 - 3_ Umdrehungen weit aufdrehen bzw. bis eine 3,6 mm große Lücke entsteht, um
überschüssiges Öl und Luftblasen abzulassen. Wenn kein Öl mehr herauskommt, die Füllschraube festziehen (Abb.
7).
17. Schmutz und Öl vom Gerät abwischen.
18. Mundstückgehäuse (6) und Dornauffangvorrichtung (96) wieder anbringen.
Achtung: Während Auseinander- und Zusammenbau dürfen keine Metallspäne und kein
Schmutz in das Hydrauliköl und ins Innere der Kammer gelangen.
Teil
Vorderteil des Geräts
reinigen und schmieren
Spannbacken
Dornauffangvorrichtung
Achtung: Nur von Emhart empfohlene Schmiermittel verwenden
16
L
Instandhaltung
Vorbeugende Wartung
Maßnahme
Siehe "Wartung des
Vorderteils"
Spannbacken und Zähne auf
Beschädigungen und
Verschließ inspizieren
Dornauffangbehälter leeren
Schalldämpfer reinigen
Telefon: +49 (0)5 41/58 22-0
Telefax: +49 (0)5 41/58 22-491
Abb. 7
Häufigkeit
1 x pro Tag bzw. 1 x pro 5000 Niete
Während der Wartung des Vorderteils
oder wenn die Spannbacken am Dorn
abrutschen
Wenn die Menge der gesammelten
Dorne im Auffangbehälter die Aufnahme
weiterer Dorne erschwert.
Aufnahmekapazität hängt von der
Nietgröße ab – etwa 50-70 4,8 mm Niete
Einmal in der Woche oder wenn die
Saugkraft des MCS nicht mehr
ausreicht, um Dorne in den
Auffangbehälter einzuziehen
E-Mail: vertrieb-b@titgemeyer.com
Füllschraube
