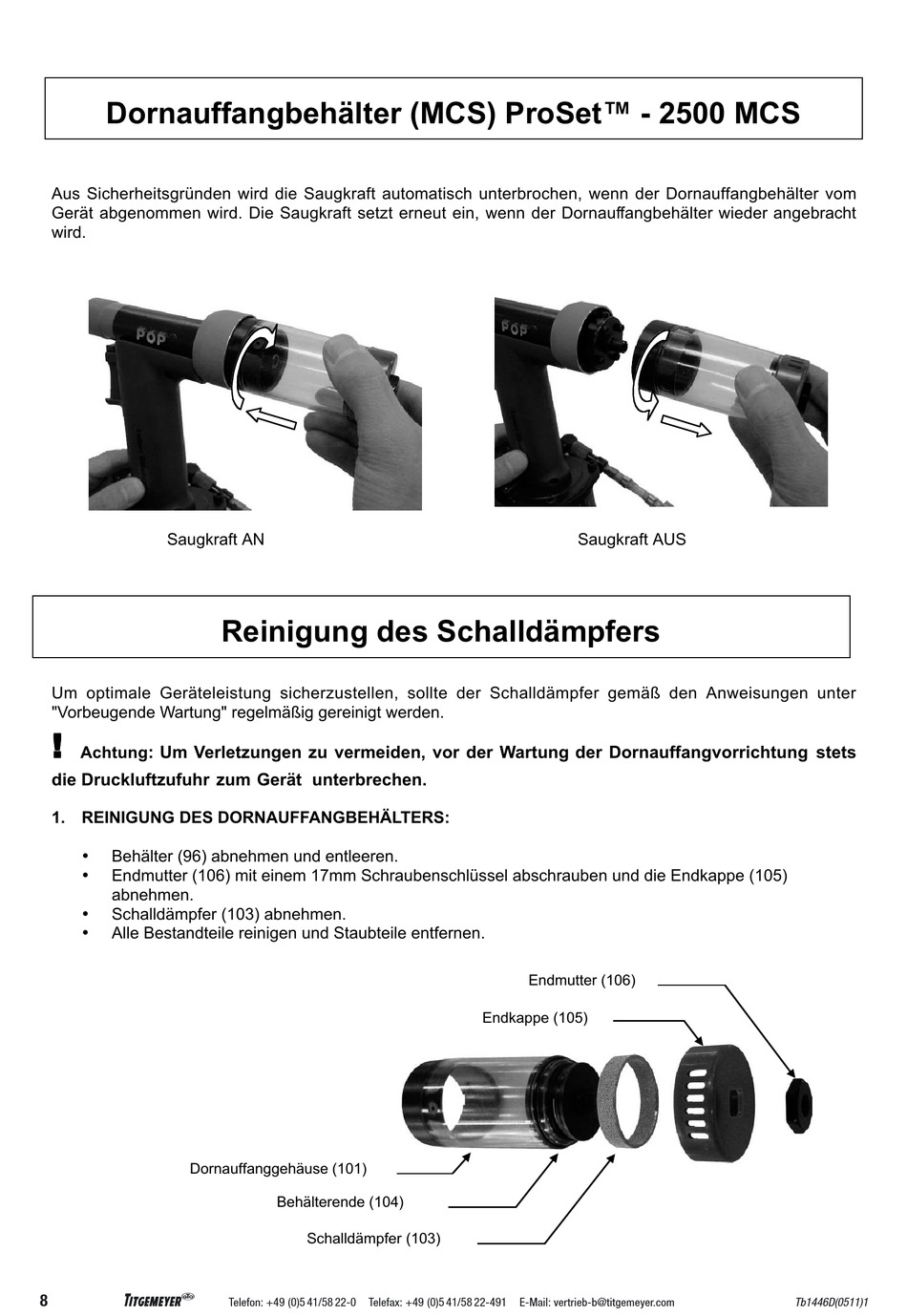

Dornauffangbehälter (MCS) ProSet™ - 2500 MCS
Aus Sicherheitsgründen wird die Saugkraft automatisch unterbrochen, wenn der Dornauffangbehälter vom
Gerät abgenommen wird. Die Saugkraft setzt erneut ein, wenn der Dornauffangbehälter wieder angebracht
wird.
Saugkraft AN
Um optimale Geräteleistung sicherzustellen, sollte der Schalldämpfer gemäß den Anweisungen unter
"Vorbeugende Wartung" regelmäßig gereinigt werden.
! ! ! !
Achtung : Um Verletzungen zu vermeiden, vor der Wartung der Dornauffangvorrichtung stets
die Druckluftzufuhr zum Gerät unterbrechen.
1. REINIGUNG DES DORNAUFFANGBEHÄLTERS:
•
Behälter (96) abnehmen und entleeren.
•
Endmutter (106) mit einem 17mm Schraubenschlüssel abschrauben und die Endkappe (105)
abnehmen.
•
Schalldämpfer (103) abnehmen.
•
Alle Bestandteile reinigen und Staubteile entfernen.
Dornauffanggehäuse (101)
8
L
Reinigung des Schalldämpfers
Behälterende (104)
Schalldämpfer (103)
Telefon: +49 (0)5 41/58 22-0
Telefax: +49 (0)5 41/58 22-491
Saugkraft AUS
Endmutter (106)
Endkappe (105)
E-Mail: vertrieb-b@titgemeyer.com
Tb1446D(0511)1
