SmartHandle AX Advanced
(Handbuch)

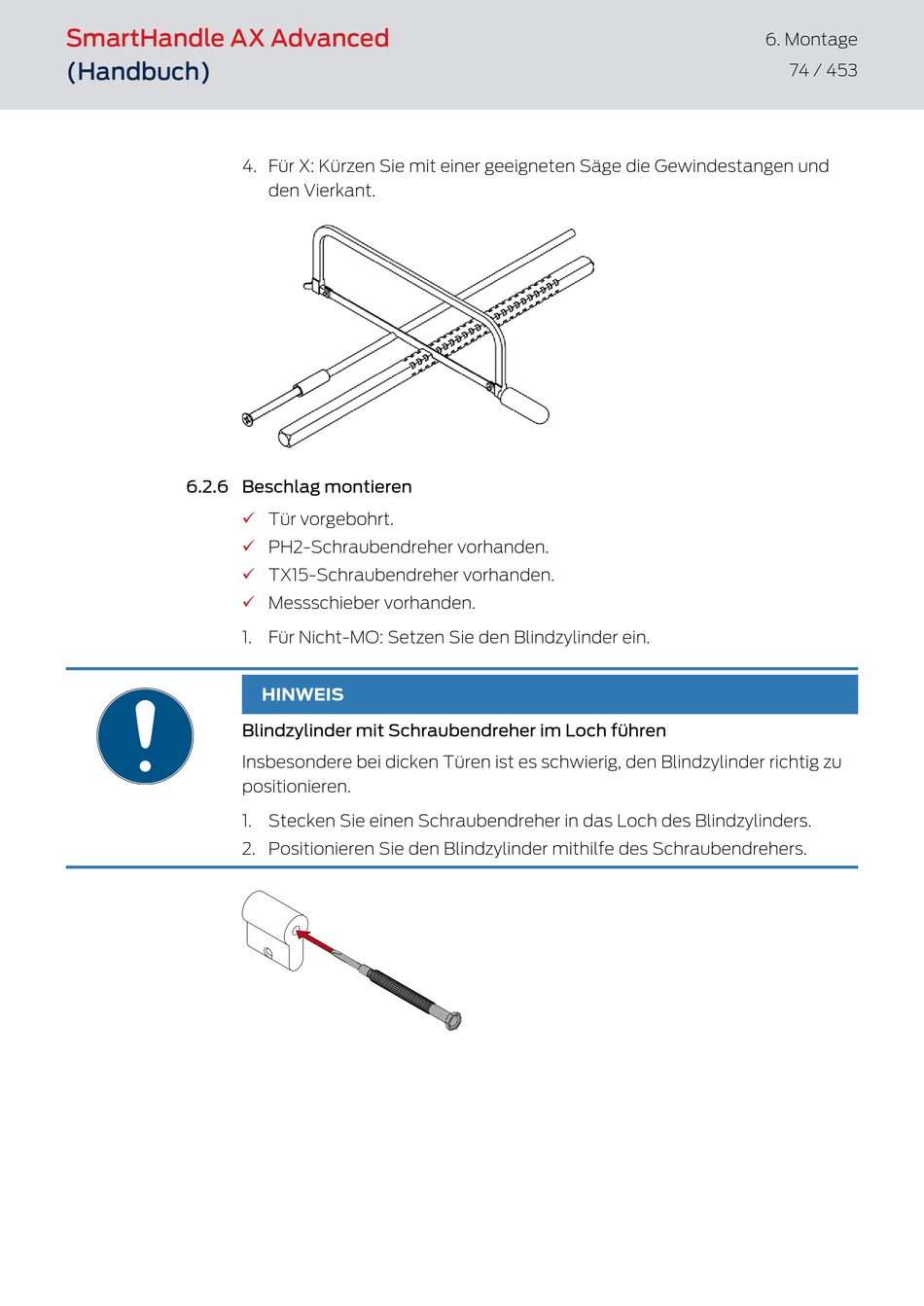

6.2.6 Beschlag montieren
4. Für X: Kürzen Sie mit einer geeigneten Säge die Gewindestangen und
den Vierkant.
ü
Tür vorgebohrt.
ü
PH2-Schraubendreher vorhanden.
TX15-Schraubendreher vorhanden.
ü
ü
Messschieber vorhanden.
1. Für Nicht-MO: Setzen Sie den Blindzylinder ein.
HINWEIS
Blindzylinder mit Schraubendreher im Loch führen
Insbesondere bei dicken Türen ist es schwierig, den Blindzylinder richtig zu
positionieren.
1. Stecken Sie einen Schraubendreher in das Loch des Blindzylinders.
2. Positionieren Sie den Blindzylinder mithilfe des Schraubendrehers.
6. Montage
74 / 453
