SmartHandle AX Advanced
(Handbuch)

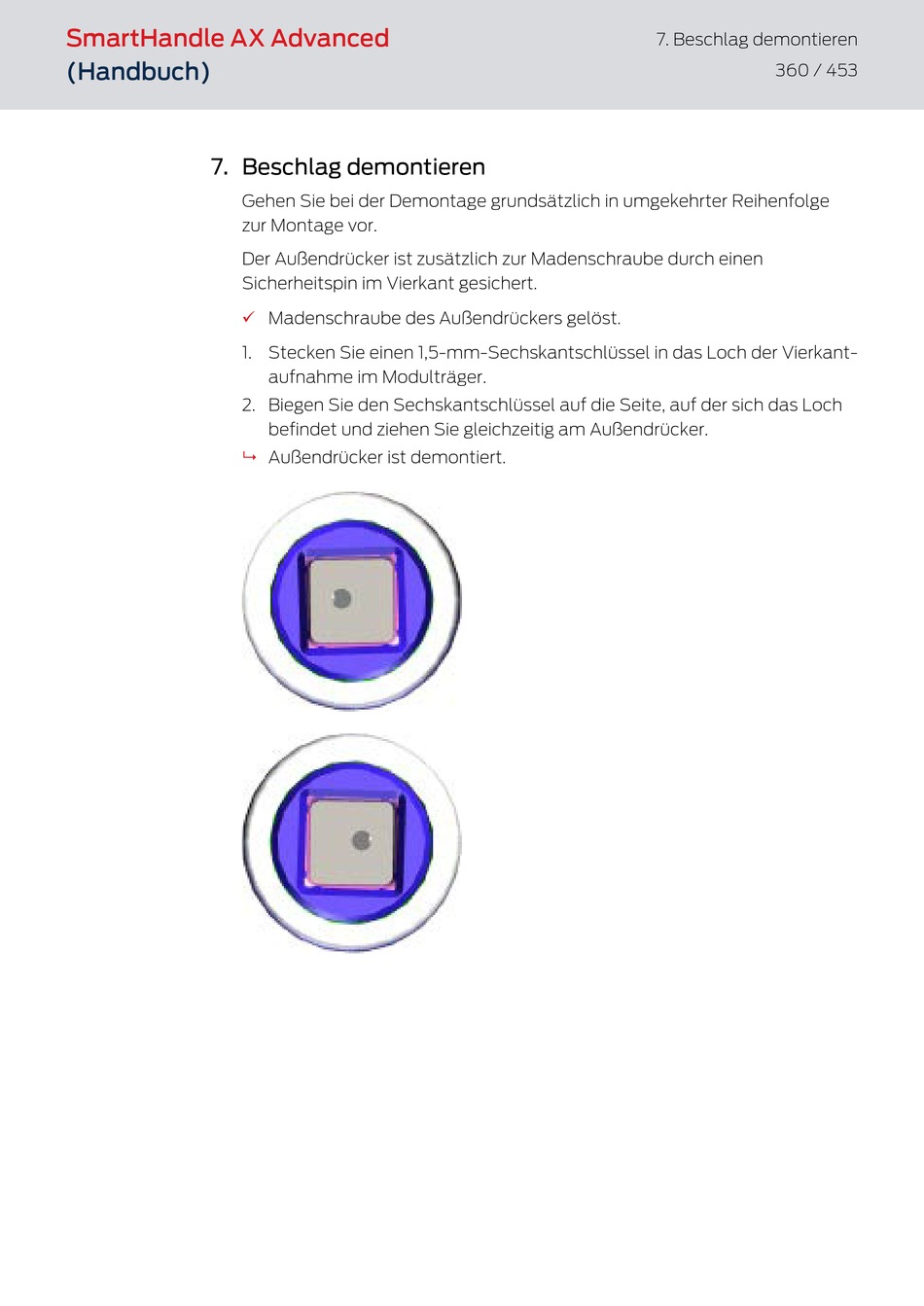

7. Beschlag demontieren
Gehen Sie bei der Demontage grundsätzlich in umgekehrter Reihenfolge
zur Montage vor.
Der Außendrücker ist zusätzlich zur Madenschraube durch einen
Sicherheitspin im Vierkant gesichert.
ü
Madenschraube des Außendrückers gelöst.
1. Stecken Sie einen 1,5-mm-Sechskantschlüssel in das Loch der Vierkant-
aufnahme im Modulträger.
2. Biegen Sie den Sechskantschlüssel auf die Seite, auf der sich das Loch
befindet und ziehen Sie gleichzeitig am Außendrücker.
Außendrücker ist demontiert.
9
7. Beschlag demontieren
360 / 453
