SmartHandle AX Advanced
(Handbuch)
Bereich
S
S
M
M
L
L
X

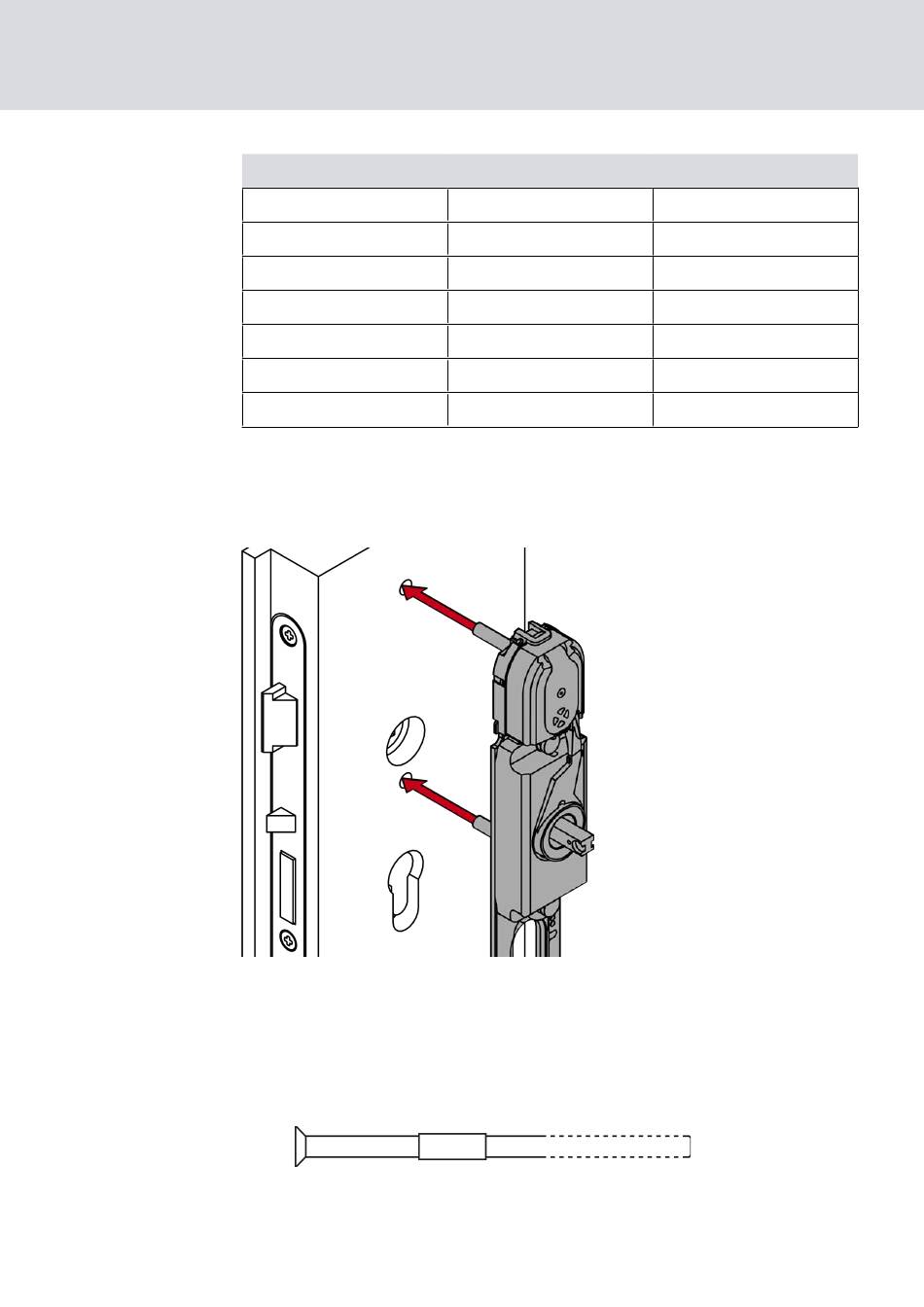

10. Bestimmen Sie mit der gemessenen Türdicke die benötigten Schrau-
ben.
11. Stecken Sie den Modulträger mit der Fixierplatte in die Tür-Außenseite.
12. Für Kurzschild: Setzen Sie die Aufnahmescheibe in die größere Fixier-
platte ein.
13. Für X: Stecken Sie die Schrauben durch die größere Fixierplatte und
schrauben Sie sie mit der Gewindemuffe und der Gewindestange zu-
sammen.
M5 X
Türdicke (mm)
39 - <51
51 - 61
59 - <70
70 - 81
79 - <90
90 - 101
99 - 174
6. Montage
81 / 453
Schrauben
M5×35
M5×45
M5×50
M5×60
M5×70
M5×80
M5 X
