SmartHandle AX Advanced
(Handbuch)

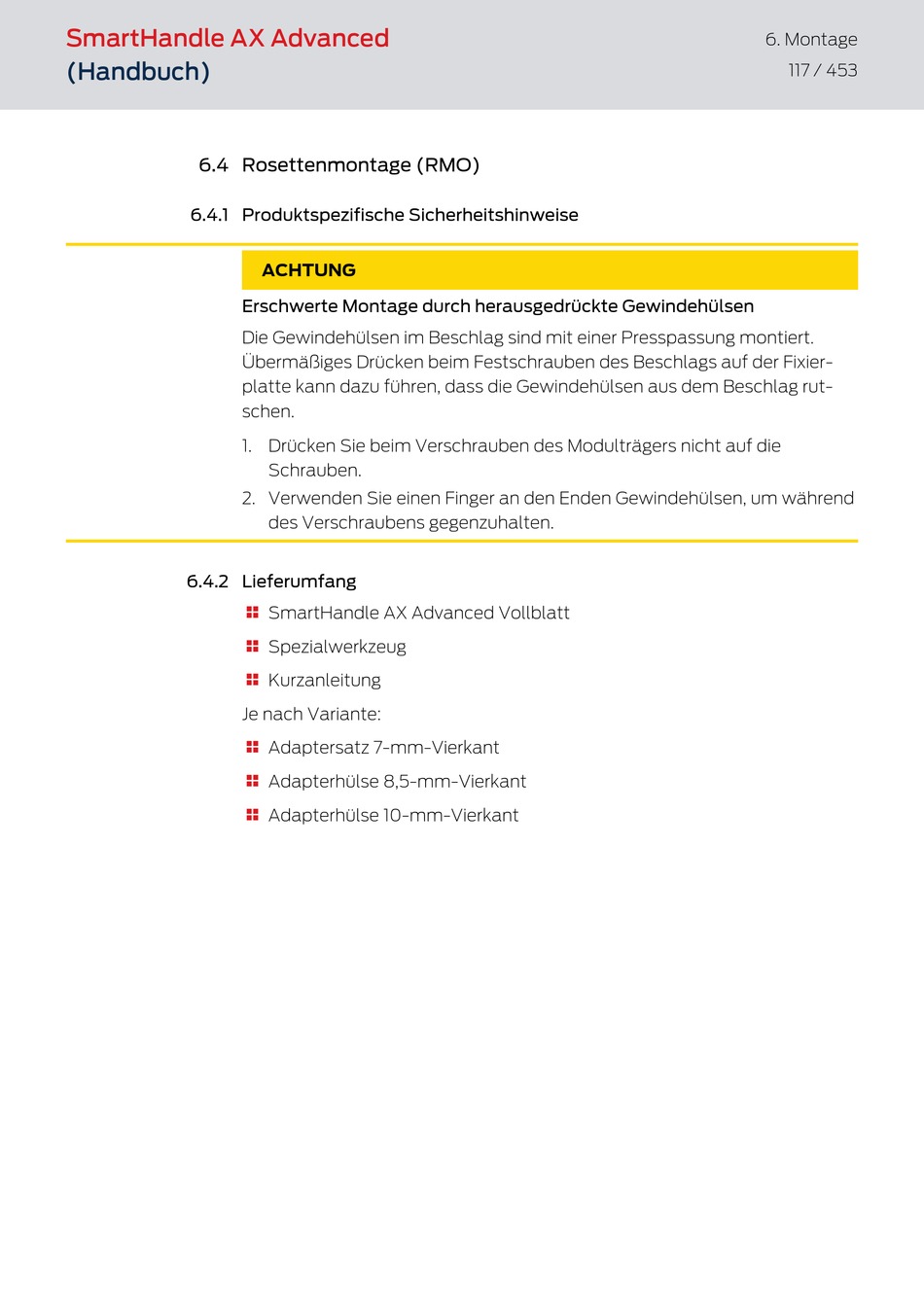

6.4 Rosettenmontage (RMO)
6.4.1 Produktspezifische Sicherheitshinweise
6.4.2 Lieferumfang
ACHTUNG
Erschwerte Montage durch herausgedrückte Gewindehülsen
Die Gewindehülsen im Beschlag sind mit einer Presspassung montiert.
Übermäßiges Drücken beim Festschrauben des Beschlags auf der Fixier-
platte kann dazu führen, dass die Gewindehülsen aus dem Beschlag rut-
schen.
1. Drücken Sie beim Verschrauben des Modulträgers nicht auf die
Schrauben.
2. Verwenden Sie einen Finger an den Enden Gewindehülsen, um während
des Verschraubens gegenzuhalten.
SmartHandle AX Advanced Vollblatt
Spezialwerkzeug
Kurzanleitung
Je nach Variante:
Adaptersatz 7-mm-Vierkant
Adapterhülse 8,5-mm-Vierkant
Adapterhülse 10-mm-Vierkant
6. Montage
117 / 453
