SmartHandle AX Advanced
(Handbuch)

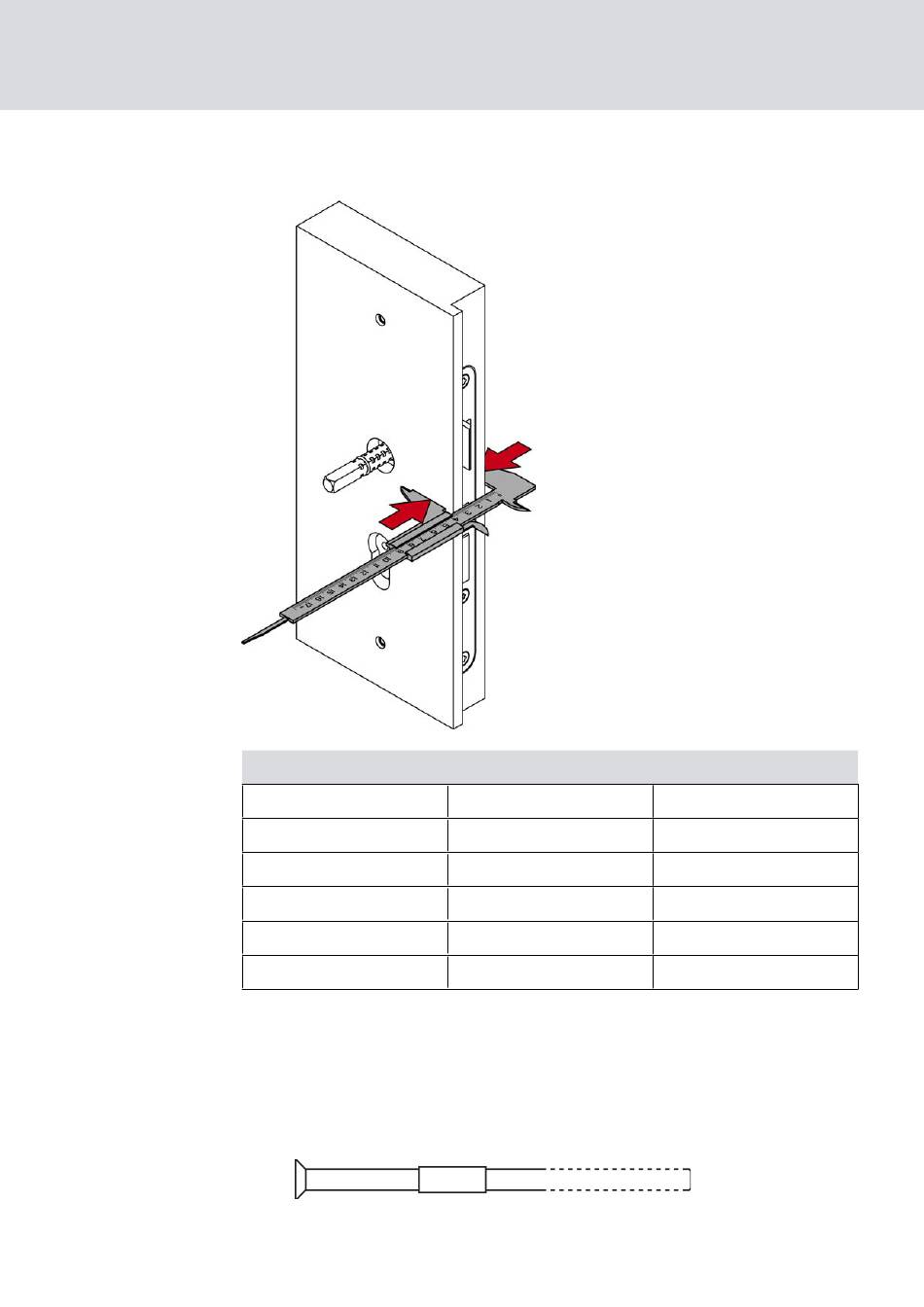

21. Messen Sie die Türdicke.
Bereich
S
M
M
L
L
X
22. Bestimmen Sie mit der gemessenen Türdicke die benötigten Schrau-
ben.
23. Für X: Stecken Sie die Schrauben durch die innenseitige Fixierplatte und
schrauben Sie sie mit der Gewindemuffe und der Gewindestange zu-
sammen.
M5 X
Türdicke (mm)
38 - 53
51 - 63
62 - 73
71 - 83
82 - 93
91 - 176
6. Montage
352 / 453
Schrauben
M5×35
M5×40
M5×50
M5×60
M5×70
M5 X
