SmartHandle AX Advanced
(Handbuch)

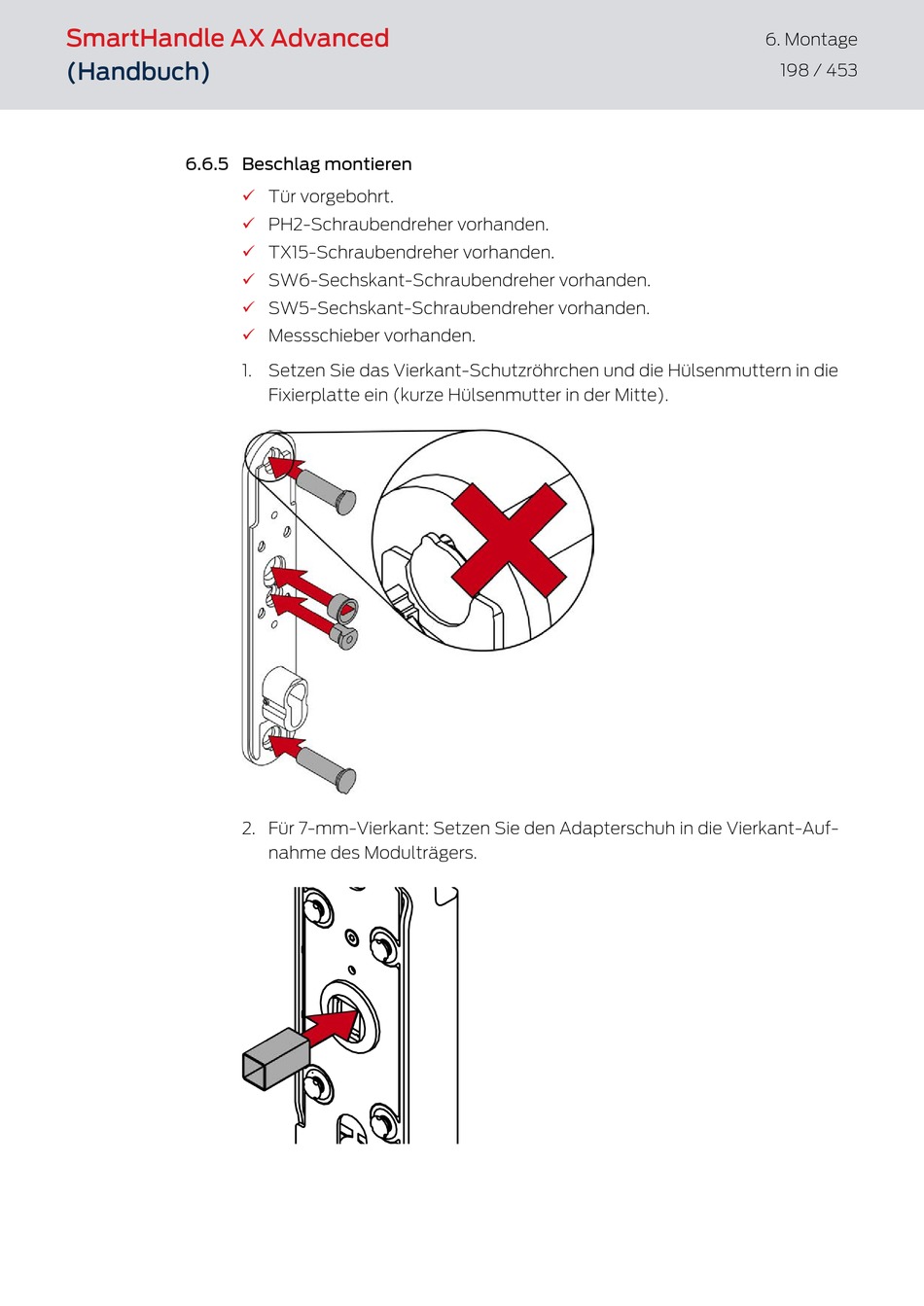

6.6.5 Beschlag montieren
ü
Tür vorgebohrt.
ü
PH2-Schraubendreher vorhanden.
TX15-Schraubendreher vorhanden.
ü
SW6-Sechskant-Schraubendreher vorhanden.
ü
ü
SW5-Sechskant-Schraubendreher vorhanden.
Messschieber vorhanden.
ü
1. Setzen Sie das Vierkant-Schutzröhrchen und die Hülsenmuttern in die
Fixierplatte ein (kurze Hülsenmutter in der Mitte).
2. Für 7-mm-Vierkant: Setzen Sie den Adapterschuh in die Vierkant-Auf-
nahme des Modulträgers.
6. Montage
198 / 453
