Digital Cylinder AX

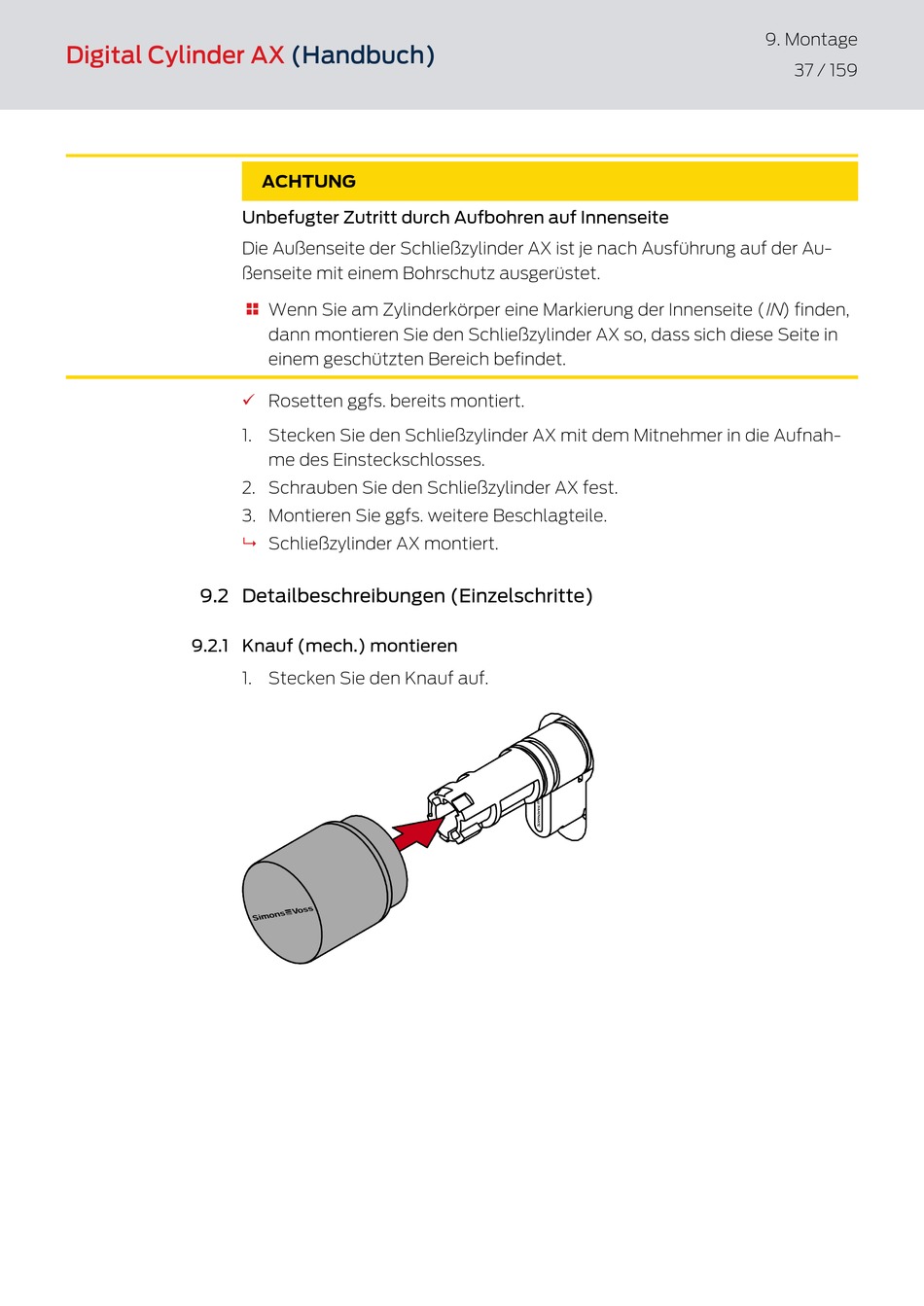

9.2 Detailbeschreibungen (Einzelschritte)
9.2.1 Knauf (mech.) montieren
(Handbuch)
ACHTUNG
Unbefugter Zutritt durch Aufbohren auf Innenseite
Die Außenseite der Schließzylinder AX ist je nach Ausführung auf der Au-
ßenseite mit einem Bohrschutz ausgerüstet.
Wenn Sie am Zylinderkörper eine Markierung der Innenseite ( IN ) finden,
dann montieren Sie den Schließzylinder AX so, dass sich diese Seite in
einem geschützten Bereich befindet.
Rosetten ggfs. bereits montiert.
ü
1. Stecken Sie den Schließzylinder AX mit dem Mitnehmer in die Aufnah-
me des Einsteckschlosses.
2. Schrauben Sie den Schließzylinder AX fest.
3. Montieren Sie ggfs. weitere Beschlagteile.
Schließzylinder AX montiert.
9
1. Stecken Sie den Knauf auf.
9. Montage
37 / 159
