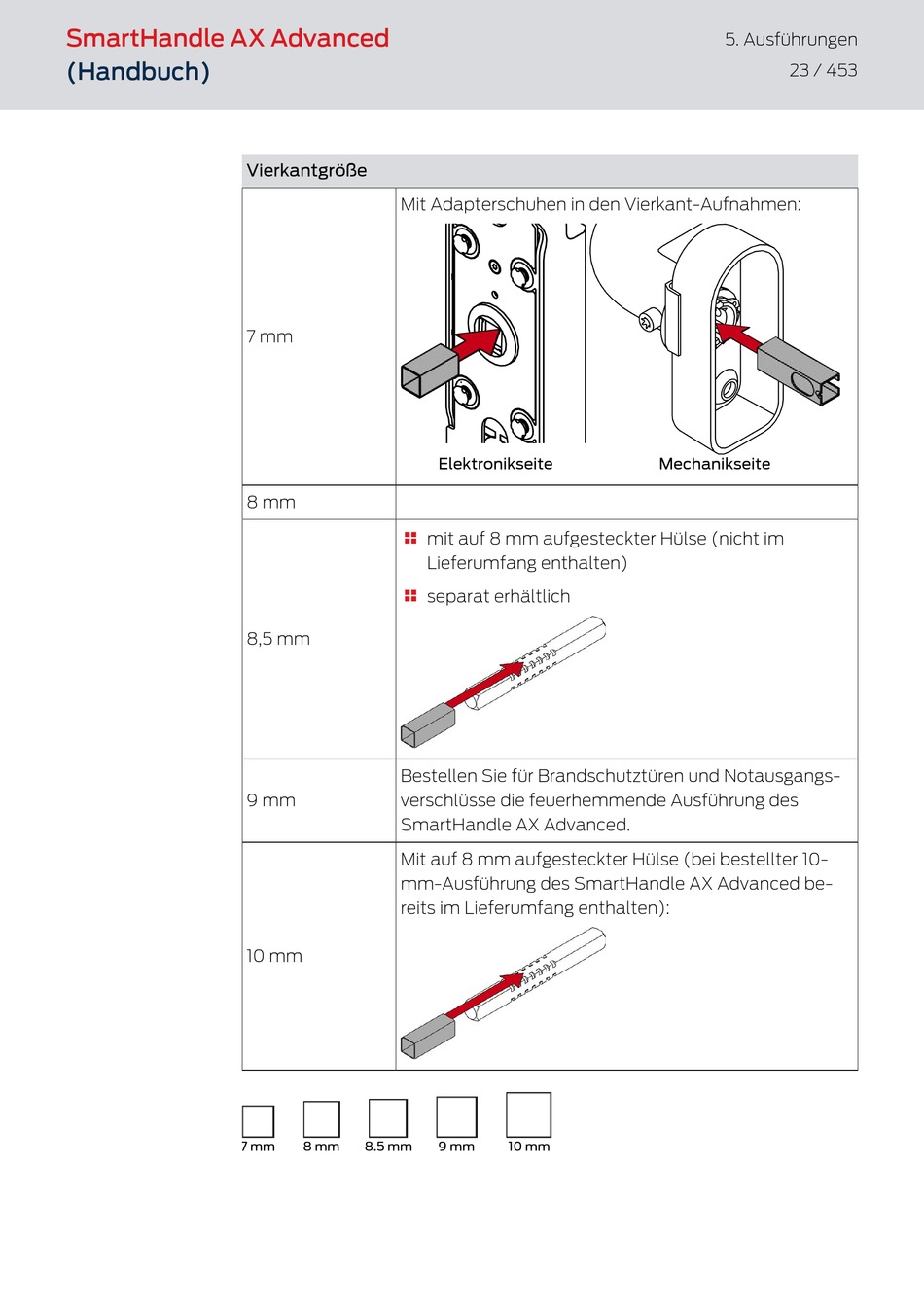

SmartHandle AX Advanced
(Handbuch)
Vierkantgröße
Mit Adapterschuhen in den Vierkant-Aufnahmen:
7 mm
8 mm
8,5 mm
Bestellen Sie für Brandschutztüren und Notausgangs-
9 mm
verschlüsse die feuerhemmende Ausführung des
SmartHandle AX Advanced.
Mit auf 8 mm aufgesteckter Hülse (bei bestellter 10-
mm-Ausführung des SmartHandle AX Advanced be-
reits im Lieferumfang enthalten):
10 mm
7 mm
8 mm
8.5 mm
Elektronikseite
mit auf 8 mm aufgesteckter Hülse (nicht im
Lieferumfang enthalten)
separat erhältlich
9 mm
10 mm
5. Ausführungen
23 / 453
Mechanikseite
