5.
Klettverschluss, Mitte (1.2) an der Bodenplatte (8)
entlang,
hinter
zusammenführen, auf Spannung
verschließen.

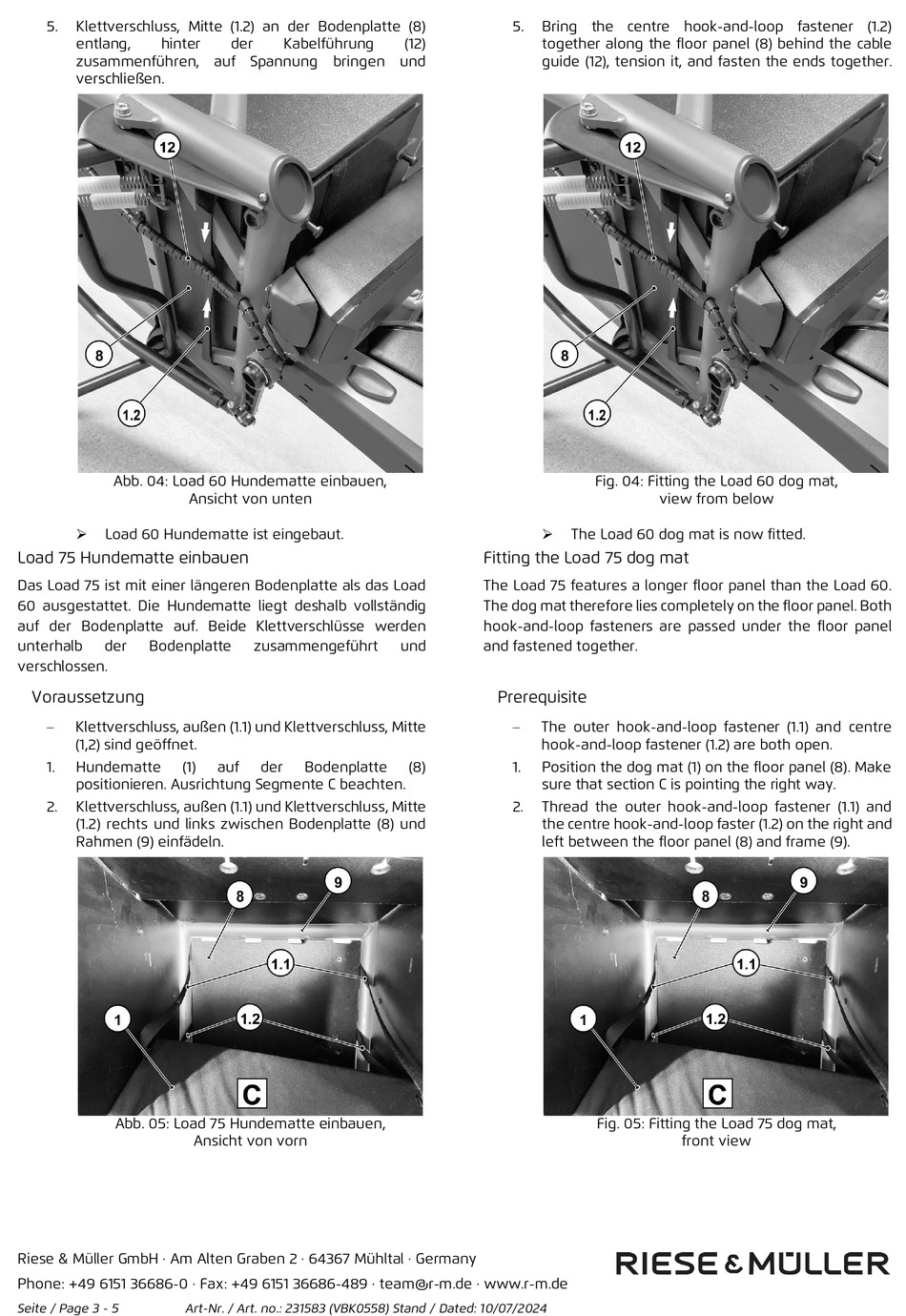

Abb. 04: Load 60 Hundematte einbauen,
Ansicht von unten
Load 60 Hundematte ist eingebaut.
Load 75 Hundematte einbauen
Das Load 75 ist mit einer längeren Bodenplatte als das Load
60 ausgestattet. Die Hundematte liegt deshalb vollständig
auf der Bodenplatte auf. Beide Klettverschlüsse werden
unterhalb
der
Bodenplatte
verschlossen.
Voraussetzung
−
Klettverschluss, außen (1.1) und Klettverschluss, Mitte
(1,2) sind geöffnet.
1.
Hundematte
(1)
positionieren. Ausrichtung Segmente C beachten.
2.
Klettverschluss, außen (1.1) und Klettverschluss, Mitte
(1.2) rechts und links zwischen Bodenplatte (8) und
Rahmen (9) einfädeln.
Abb. 05: Load 75 Hundematte einbauen,
Riese & Müller GmbH · Am Alten Graben 2 · 64367 Mühltal · Germany
Phone: +49 6151 36686-0 · Fax: +49 6151 36686-489 · team@r-m.de · www.r-m.de
Seite / Page 3 - 5
Art-Nr. / Art. no.: 231583 (VBK0558) Stand / Dated: 10/07/2024
der
Kabelführung
bringen und
zusammengeführt
auf
der
Bodenplatte
Ansicht von vorn
5.
Bring the centre hook-and-loop fastener (1.2)
(12)
together along the floor panel (8) behind the cable
guide (12), tension it, and fasten the ends together.
The Load 60 dog mat is now fitted.
Fitting the Load 75 dog mat
The Load 75 features a longer floor panel than the Load 60.
The dog mat therefore lies completely on the floor panel. Both
hook-and-loop fasteners are passed under the floor panel
und
and fastened together.
Prerequisite
−
The outer hook-and-loop fastener (1.1) and centre
hook-and-loop fastener (1.2) are both open.
(8)
1.
Position the dog mat (1) on the floor panel (8). Make
sure that section C is pointing the right way.
2.
Thread the outer hook-and-loop fastener (1.1) and
the centre hook-and-loop faster (1.2) on the right and
left between the floor panel (8) and frame (9).
Fig. 04: Fitting the Load 60 dog mat,
view from below
Fig. 05: Fitting the Load 75 dog mat,
front view
