Hundekit Load 60/75
(VBK0558)
Montageanleitung Handel
HINWEIS
Die Montage Hundekit Load 60/75 darf nur von
Fachpersonal durchgeführt werden.
Montageanleitung
gilt
−
Load 60
−
Load 75
Lieferumfang
Nr.
Benennung
1
Hundematte Load 60/75
A
Segment Hundematte
B
Segment Hundematte
C
Segment Hundematte
1.1
Klettverschluss, außen
1.2
Klettverschluss, Mitte
1.3
Handschlaufe
2
Hakengurt
3
Zurröse DM30 M6 Deck
Fitting mit Edelstahl - D-Ring
4
Linsenkopfschraube M5x30
Torx (169)
5
U-Scheibe M6 klein d 6,4mm
DIN 125 A2 (5)
--
Anleitung für Hundekit Load
60/75 VBK0558 (ohne Abb.)

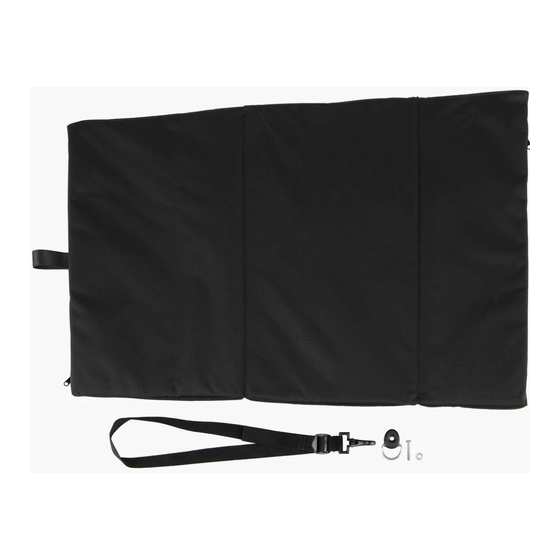

Teileübersicht

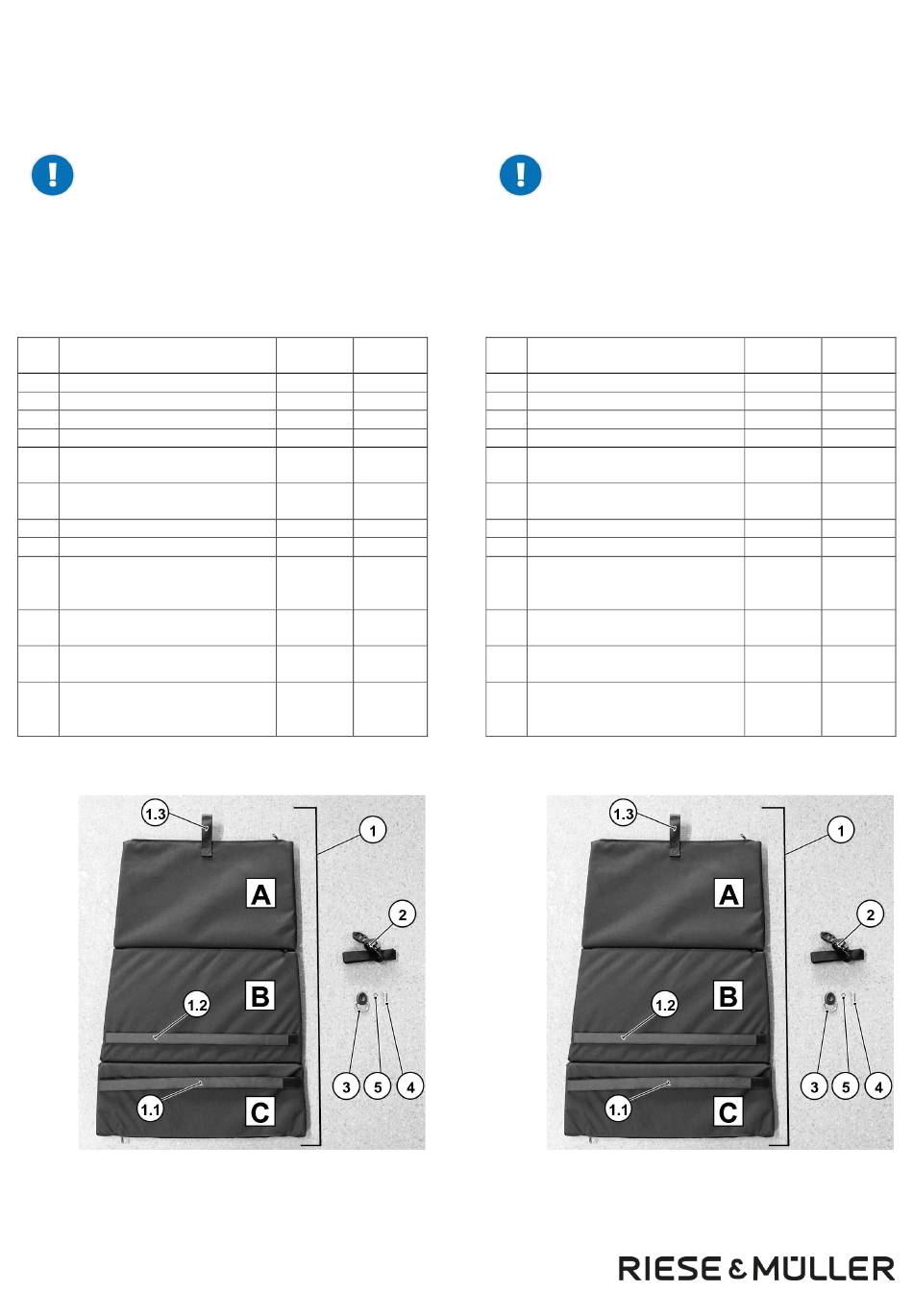

Abb. 01: Teileübersicht, Ansicht Hundematte
Riese & Müller GmbH · Am Alten Graben 2 · 64367 Mühltal · Germany
Phone: +49 6151 36686-0 · Fax: +49 6151 36686-489 · team@r-m.de · www.r-m.de
Seite / Page 1 - 5
Art-Nr. / Art. no.: 231583 (VBK0558) Stand / Dated: 10/07/2024
für
die
E-Bike-Modelle
Art-Nr.
Anzahl
231429
1 Stück
------
------
------
------
------
------
------
------
------
------
------
------
210549
1 Stück
210618
1 Stück
170521
1 Stück
9721510
1 Stück
231583
1 Stück
Unterseite
Load 60/75 Dog Kit
(VBK0558)
Dealer Assembly Instructions
NOTE
Only allow qualified personnel to assemble the
Load 60/75 dog kit.
The assembly instructions apply to the following
e-bike models
−
Load 60
−
Load 75
Scope of delivery
No.
Part name
1
Load 60/75 dog mat
A
Dog mat segment
B
Dog mat segment
C
Dog mat segment
1.1
Outer hook-and-loop
fastener
1.2
Centre hook-and-loop
fastener
1.3
Hand loop
2
Strap with hook
3
Lashing eyelet DM30 M6
cover fitting with stainless
steel D-ring
4
Oval head screw M5x30 Torx
(169)
5
Washer M6 small d 6.4 mm
DIN 125 A2 (5)
--
Instructions for the Load
60/75 dog kit VBK0558 (not
shown)
Overview of parts
Fig. 01: Overview of parts, view of underside of dog
Art. no.
Number
231429
1x
------
------
------
------
------
------
------
------
------
------
------
------
210549
1x
210618
1x
170521
1x
9721510
1x
231583
1x
mat
