Elektrische Installation
55
4.2.2
LT, LTF, LTH, G5, P3, P7 Modelle

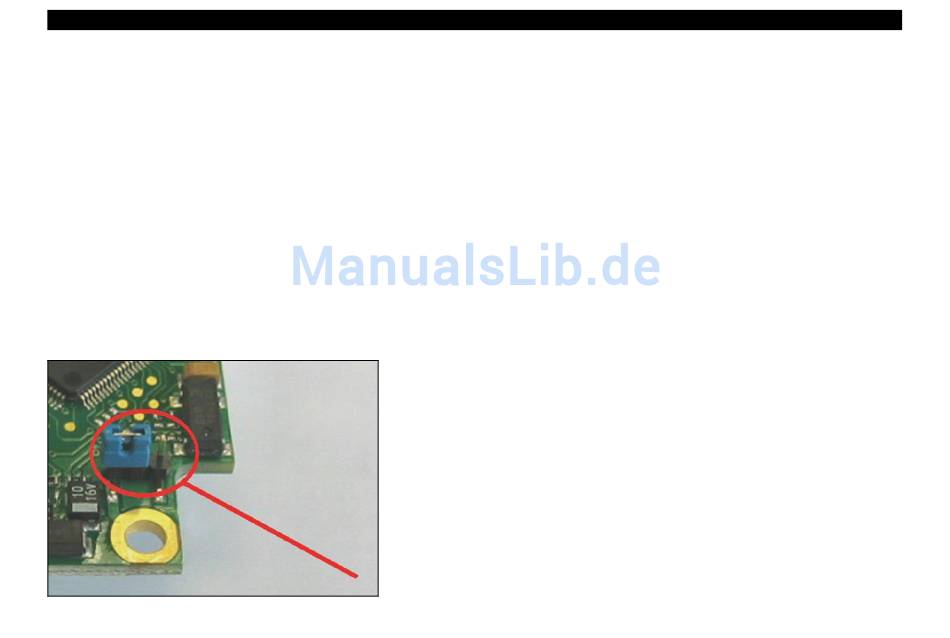

Auf der Unterseite der Mainboard-Platine finden Sie einen Steckverbinder (Jumper), welcher werksseitig wie
im Bild ersichtlich platziert ist [linker und mittlerer Pin verbunden]. In dieser Position sind die
Masseklemmen (GND Versorgungsspannung/ Ausgang) mit der Gehäusemasse der Elektronikbox
verbunden.
Um Masseschleifen und damit verbundene Signalstörungen zu vermeiden, ist in industrieller Umgebung ggf.
ein Auftrennen dieser Verbindung erforderlich. Stecken Sie dazu den Jumper bitte in die andere Position
[mittlerer und rechter Pin verbunden].
Bei Verwendung des Thermoelementausgangs empfiehlt sich generell ein Auftrennen der Masseverbindung
GND – Gehäuse.
