Abschließende
Tätigkeiten
4
1 2
1 2
2
2
2
2
1
3
4
4

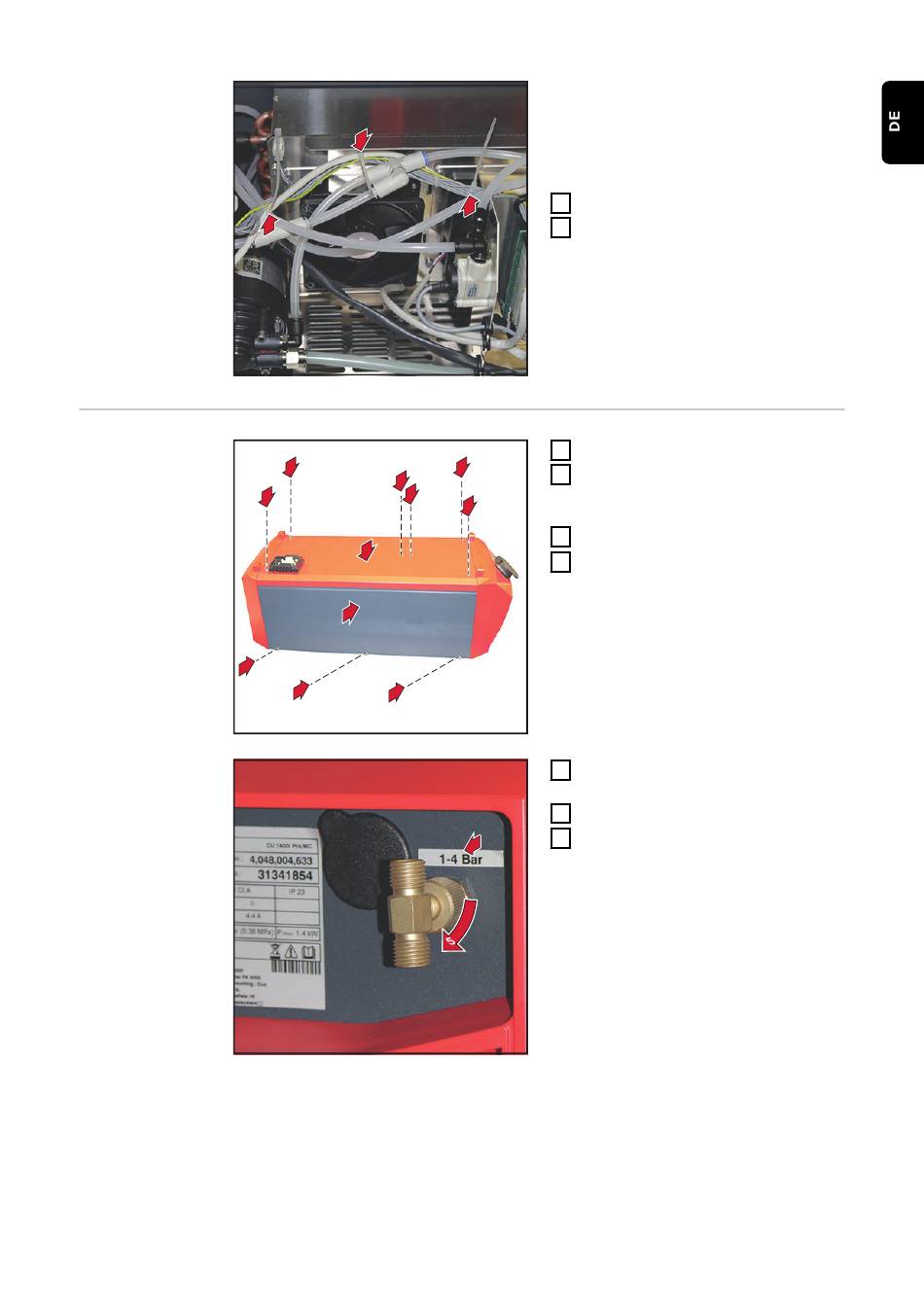

WICHTIG! Kabel nicht vor dem Lüfter
verlegen!
Kabel über dem Lüfter verlegen und
dort mit dem Kabelbinder fixieren.
Kabel mit 3 Kabelbinder fixieren
12
1 2
Kabelbinder ablängen
13
Deckel einsetzen
1
Deckel mit 6 Schrauben TX25 fi-
2
2
xieren
Anzugsmoment = 3 Nm
2
Seitenteil einsetzen
3
Seitenteil mit 3 Schrauben TX25 fi-
4
xieren
Anzugsmoment = 3 Nm
T-Anschluss an der Rückseite auf-
5
schrauben
Aufkleber 1-4 Bar anbringen
6
Kühlgerät und Stromquelle mitein-
7
6
ander verbinden
7
