Allgemeines
Allgemeines
Mit der Option OPT/CU Torch Deflate steht im Setup-Menü der Stromquelle der
Setup-Parameter „Brennerschlauchpaket entleeren / befüllen" zur Verfügung.
Mit dieser Funktion kann das Kühlmittel aus dem Schweißbrenner-Schlauchpa-
ket zurück in den Kühlmitteltank befördert werden, beispielsweise beim Wechsel
des Brennerkörpers.
Die Stromquelle muss dabei nicht ausgeschaltet werden.
HINWEIS!
Beim Entleeren von langen Schlauchpaketen > 8 m kann ein voll gefüllter Kühl-
mitteltank überlaufen - Rutschgefahr!
Wenn die Kühlmitteltemperatur < 50° C ist, wird der Entleervorgang über das
Setup-Menü der Stromquelle oder den Schweißbrenner gestartet und dauert
max. 60 Sekunden.
Voraussetzung
Die OPT/CU Torch Deflate kann nur in Kühlgeräte mit einem Print FKS 3200 Ver-
sion ≥ 1.5 eingebaut werden.
Die Print-Version kann im SmartManager der Stromquelle unter
Übersicht / CU xxxx / FKS3200
abgerufen werden.

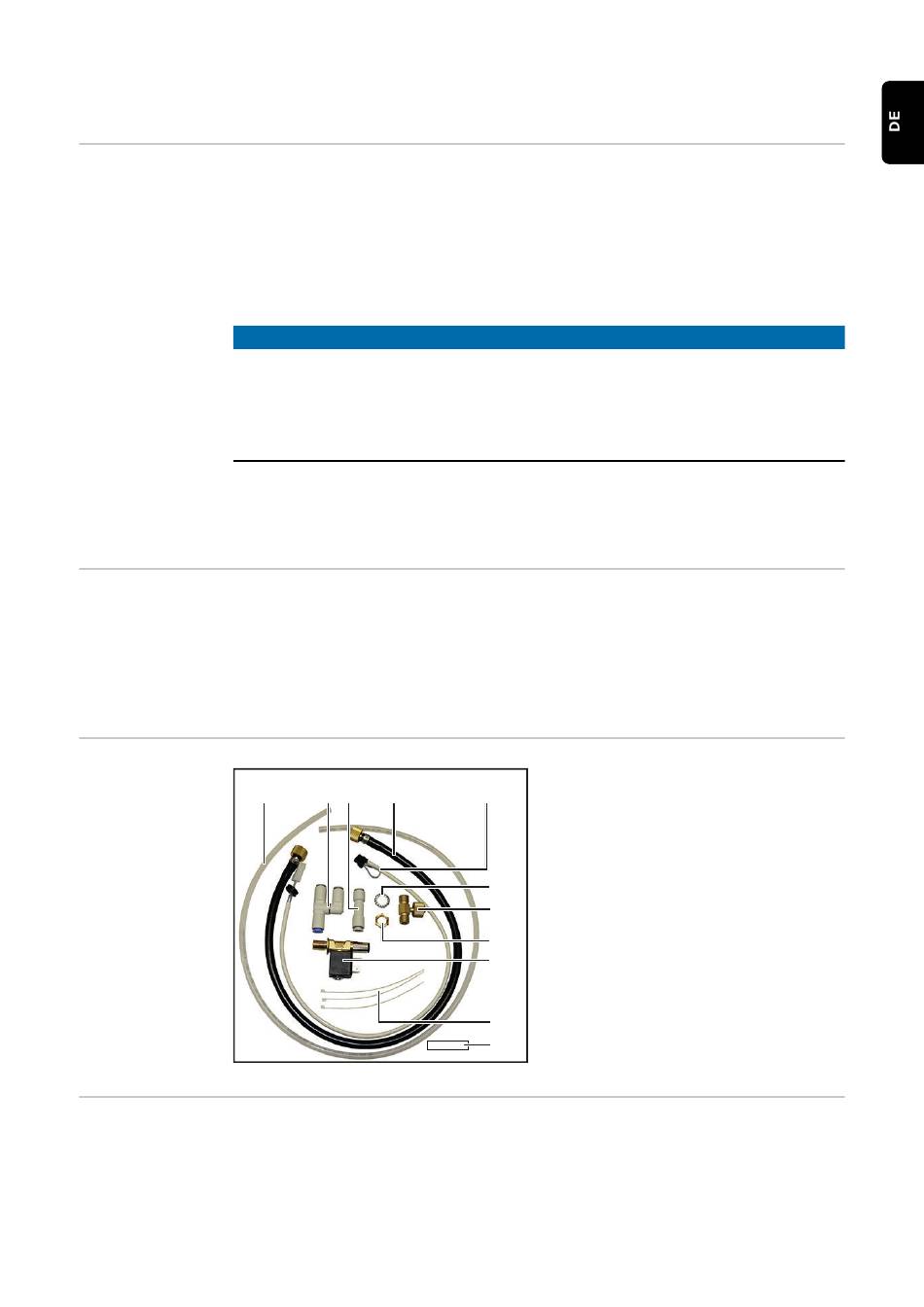

Lieferumfang
Erforderliches
-
Werkzeug
-
-
-
Vor dem Entleeren des Schweißbrenner-Schlauchpaketes den Füllstand im
Kühlmittel-Tank kontrollieren.
Bedienungsanleitungen von Kühlgerät und Stromquelle beachten.
(1)
(2) (3)
(4)
Torx-Schraubendreher TX25
Schlauchschere
Gabelschlüssel SW 17 mm
Seitenschneider
(1)
Schlauch weiß
(5)
(2)
ODER-Ventil
(3)
Rückschlagventil
(4)
Gasschlauch
(5)
Kabel
(6)
Fächerscheibe
(6)
(7)
T-Anschluss
(7)
(8)
Sechskantmutter SW 17 mm
(8)
(9)
Magnetventil
(9)
(10)
3 Kabelbinder
(11)
Aufkleber 1-4 Bar
(10)
(11)
1-4 Bar
3
