CleanCraft dryCAT-Serie Betriebsanleitung Seite 10

Beschreibung
6 Beschreibung
Abbildungen in dieser Betriebsanleitung dienen dem
grundsätzlichen Verständnis und können von der
tatsächlichen Ausführung abweichen.
1
2
4
5
6

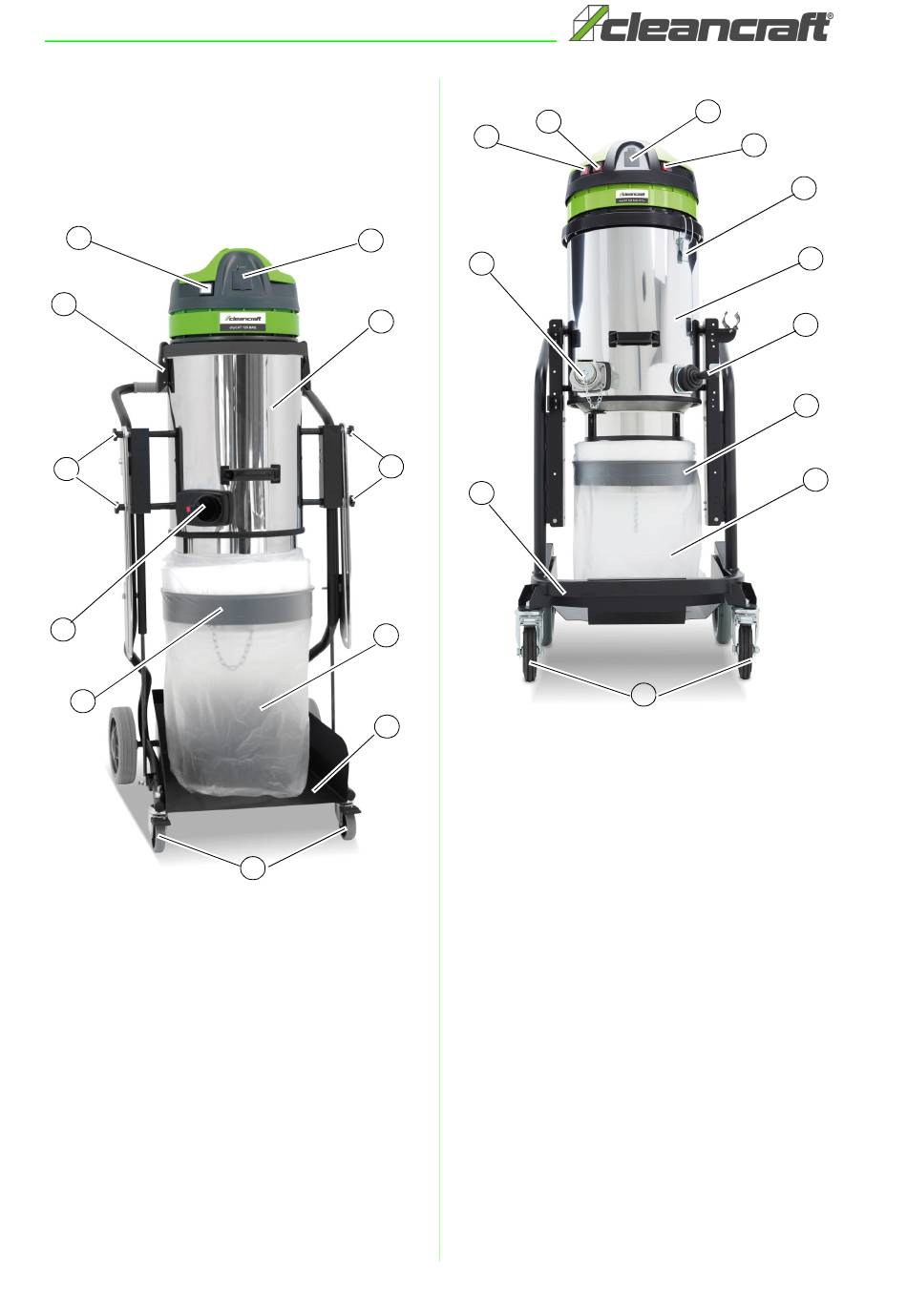

Abb. 5: Gerätebeschreibung dryCAT 120 BAG
1 EIN/AUS Schalter
2 Befestigungsklammern
3 Behälter
4 Stellschrauben (Transport-/Betriebsposition)
5 Saugstutzen
6 Beutel-Ständer
7 Sammelbeutel
8 Trolley
9 Räder
10 Schuko-Steckdose (230V) für Elektrowerkzeuge
10
10
3
4
7
8
9
1
1a
5
8
Abb. 6: Gerätebeschreibung dryCAT 320 BAG-H Pro
1 EIN/AUS Schalter Motor 1
1a EIN/AUS Schalter Motor 2
1b EIN/AUS Schalter Motor 3
2 Befestigungsklammern
3 Behälter
4 Manuelle Filterabreinigung
5 Saugstutzen
6 Beutel-Ständer
7 Sammelbeutel
8 Trolley
9 Räder
10 Schuko-Steckdose (230V) für Elektrowerkzeuge
10
1b
2
3
4
6
9
dryCAT-Serie | 1.04
7
