CleanCraft dryCAT-Serie Betriebsanleitung
Trockensauger mit 20 meter endlos-sammelbeutel
Vorschau ausblenden
Andere Handbücher für dryCAT-Serie:
- Betriebsanleitung (20 Seiten) ,
- Betriebsanleitung (20 Seiten) ,
- Betriebsanleitung (28 Seiten)
Verwandte Anleitungen für CleanCraft dryCAT-Serie
Inhaltszusammenfassung für CleanCraft dryCAT-Serie

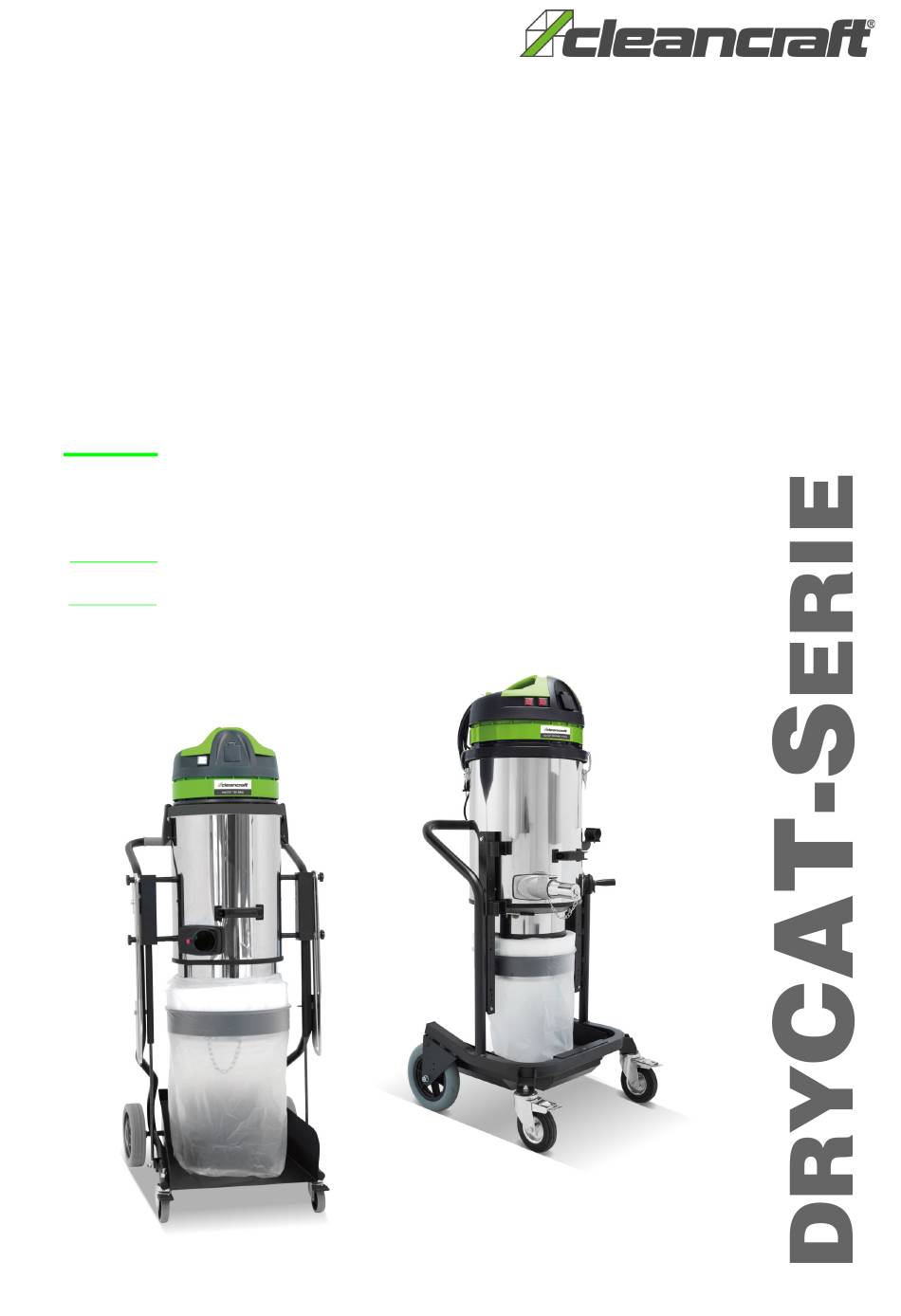

- Seite 1 Betriebsanleitung Trockensauger mit 20 Meter Endlos-Sammelbeutel dryCAT 120 BAG dryCAT 320 BAG-H Pro dryCAT 320 BAG-H Pro dryCAT 120 BAG...
- Seite 2 Angaben zum Urheberrecht 13.1 Ersatzteilbestellung......... 17 13.2 Ersatzteilzeichnungen dryCAT 120 BAG..18 Copyright © 2024 Stürmer Maschinen GmbH, Hallstadt, 13.3 Ersatzteilzeichnungen dryCAT 320 BAG-H Pro...24 Deutschland. 14 Elektroschaltpläne ..........28 15 EU-Konformitätserklärung .........31 Technische Änderungen und Irrtümer vorbehalten. dryCAT-Serie | 1.04...
- Seite 3 Einführung Ersatzteil-Bestellung: Fax: 0049 (0) 951 96555-119 E-Mail: ersatzteile@stuermer-maschinen.de Mit dem Kauf des CLEANCRAFT Trockensaugers ha- ben Sie eine gute Wahl getroffen. Wir sind stets an Informationen und Erfahrungen interes- siert, die sich aus der Anwendung ergeben und für die Lesen Sie vor der Inbetriebnahme aufmerksam die Verbesserung unserer Produkte wertvoll sein können.
- Seite 4 Trockensauger stets in technisch einwandfreiem Zu- stand ist. Daher gilt folgendes: - Der Betreiber muss dafür sorgen, dass die in die- ser Anleitung beschriebenen Wartungsintervalle eingehalten werden. - Der Betreiber muss alle Sicherheitseinrichtungen regelmäßig auf Funktionsfähigkeit und Vollständig- keit überprüfen lassen. dryCAT-Serie | 1.04...
- Seite 5 Bestimmte Arbeiten dürfen nur durch Fachpersonal des Herstellers durchgeführt werden. Anderes Personal ist - Benutzen Sie den Trockensauger fern von Gefahren- nicht befugt, diese Arbeiten auszuführen. Zur Ausfüh- quellen und fern von brennbaren Flüssigkeiten und rung der anfallenden Arbeiten unseren Kundenservice Gasen. kontaktieren. dryCAT-Serie | 1.04...
- Seite 6 - Saugen Sie keine Materialien ein, die die Filterele- mente beschädigen könnten (z. B. Glas, Metall, Feuer, Zigarettenkippen usw.). - Die Saugöffnung nie auf empfindliche Körperteile von Menschen oder Tieren – wie beispielsweise Augen, Ohren, Mund etc. richten. dryCAT-Serie | 1.04...
- Seite 7 - Nichtbeachtung der vorgeschriebenen maximalen Be- triebszeiten. Fehlgebrauch des Trockensaugers kann zu gefährlichen Situationen führen. Bei konstruktiven und technischen Änderungen an dem Gerät übernimmt die Firma Stürmer Maschinen GmbH keine Haftung. Ansprüche jeglicher Art wegen Schäden aufgrund nicht bestimmungsgemäßer Verwendung sind ausgeschlossen dryCAT-Serie | 1.04...
- Seite 8 HEPA H14 (+ Vorfilter 5.000 Klasse M) 4.1 Typenschild Abb. 4: Lieferumfang dryCAT 320 BAG-H Pro 1x Vorfilter 5.000 cm² 1x HEPA H14-Kartuschenfilter 1x Endlos-Sammelbeutel 20 m. 1x Befestigungsring für Kartuschenfilter Abb. 2: Typenschild dryCAT 320 BAG-H Pro dryCAT-Serie | 1.04...
- Seite 9 Schäden oder Funktionsstörun- Lagern Sie den Trockensauger in einer trockenen, sau- gen verursachen, für die wir keine Haftung bzw. Garantie beren und frostfreien Umgebung. gewähren. Lieferumfang gegen Verschieben oder Kippen gesichert mit ausreichend dimensioniertem Flurförderfahrzeug zum Aufstellort transportieren. dryCAT-Serie | 1.04...
- Seite 10 1b EIN/AUS Schalter Motor 3 Befestigungsklammern Behälter Manuelle Filterabreinigung Saugstutzen Abb. 5: Gerätebeschreibung dryCAT 120 BAG Beutel-Ständer EIN/AUS Schalter Sammelbeutel Befestigungsklammern Trolley Behälter Räder Stellschrauben (Transport-/Betriebsposition) 10 Schuko-Steckdose (230V) für Elektrowerkzeuge Saugstutzen Beutel-Ständer Sammelbeutel Trolley Räder 10 Schuko-Steckdose (230V) für Elektrowerkzeuge dryCAT-Serie | 1.04...
- Seite 11 Betätigen Sie den Filterrüttler nicht bei laufendem Industriestaubsauger, da der Filter beschädigt werden kann. Vor dem Wiederein- HINWEIS! schalten kurz warten, damit sich der Staub absetzen kann. Überschreiten Sie nicht die auf dem Typenschild angegebene Leistung der zusätzlichen Steckdose dryCAT-Serie | 1.04...
- Seite 12 Schritt 7: Das Gerät ausschalten und Stecker heraus- ziehen. Ziehen Sie immer nur am Stecker, nie Abb. 10: Transportstellung am Netzteil. Schritt 2: Heben Sie den Tank bis zur Arbeitsposition an (Abb. 11). Abb. 9: Betrieb Abb. 11: Arbeitsposition dryCAT-Serie | 1.04...
- Seite 13 Schritt 3: Verriegeln Sie den Behälter und sichern Sie die Stellschrauben (Pos. 4, Abb. 5) Schritt 1: Lösen Sie die vier Stellschrauben (Pos. 4, Abb. 5) und entriegeln Sie den Tank aus der Arbeitsstellung (Abb. 13). Abb. 15: Verriegelung des Behälters Abb. 13: Arbeitsstellung dryCAT-Serie | 1.04...
- Seite 14 Sie ihn mit einem Kabelbin- der (Abb.20B) Abb. 17: Befestigung des Sammelbeutels Schritt 3: Setzen Sie den Aufsatz (Pos. 2, Abb.16 bzw. Abb. 17) über den Tank (Abb. 18). Abb. 20: Sammelbeutel verschließen Abb. 18: Aufsatz einsetzen dryCAT-Serie | 1.04...
- Seite 15 Mit der Zeit und unter harten Arbeitsbedingungen kann es vorkommen, dass der Saugschlauch seinen ur- sprünglichen Wirkungsgrad verliert. Dies bedeutet eine Verringerung der Saugleistung. Deshalb ist regelmäßig zu prüfen, dass sich im Schlauch kein Restschmutz be- findet und er nicht beschädigt ist. dryCAT-Serie | 1.04...
- Seite 16 1. Das aufgesaugte Material ist zu leicht 1. Den Sauger rütteln, sodass sich das Mate- Wenn der Staubsauger oder zu dicht im Tank versammelt. rial im Sauger löst. ausgeschaltet wird, fällt das aufgesaugte Mate- rial nicht in den Beutel. dryCAT-Serie | 1.04...
- Seite 17 HINWEIS: Bei dem verschmutzten HEPA-Filter handelt Artikelnummer Ihres Staubsaugers es sich um giftigen und gesundheitsgefährdenden Abfall, dryCAT 120 BAG 7002180 der als solcher behandelt werden muss. Die Entsorgung muss in Übereinstimmung mit den geltenden Gesetzen dryCAT 320 BAG-H Pro 7002185 erfolgen. dryCAT-Serie | 1.04...
- Seite 18 Ersatzteile 13.2 Ersatzteilzeichnungen dryCAT 120 BAG Die nachfolgenden Zeichnungen sollen im Servicefall helfen, notwendige Ersatzteile zu identifizieren. Ersatzteilzeichnung 1: Kopf Abb. 22: Ersatzteilzeichnung 1 dryCAT-Serie | 1.04...
- Seite 19 Ersatzteile Ersatzteilzeichnung 2: Tank Abb. 23: Ersatzteilzeichnung 2 dryCAT-Serie | 1.04...
- Seite 20 Ersatzteile Ersatzteilzeichnung 3: Filtersatz Abb. 24: Ersatzteilzeichnung 3 dryCAT-Serie | 1.04...
- Seite 21 Ersatzteile Ersatzteilzeichnung 4: Filter Ersatzteilzeichnung 5: Dichtung Ersatzteilzeichnung 6: Kartuschenhalterung Ersatzteilzeichnung 7: Kartuschenfilter Abb. 25: Ersatzteilzeichnung 4, 5, 6 und 7 dryCAT-Serie | 1.04...
- Seite 22 Ersatzteile Ersatzteilzeichnung 8: Trolley Ersatzteilzeichnung 9: Schlauchhalter Ersatzteilzeichnung 10: Schlauchhalterklemme Abb. 26: Ersatzteilzeichnungen 8, 9 und 10 dryCAT-Serie | 1.04...
- Seite 23 Ersatzteile Ersatzteilzeichnung 11: Zubehör Abb. 27: Ersatzteilzeichnung 11 dryCAT-Serie | 1.04...
- Seite 24 Ersatzteile 13.3 Ersatzteilzeichnungen dryCAT 320 BAG-H Pro Ersatzteilzeichnung 1: Kopf Abb. 28: Ersatzteilzeichnung 1 dryCAT-Serie | 1.04...
- Seite 25 Ersatzteile Ersatzteilzeichnung 2: Filtersatz Ersatzteilzeichnung 3: Filter Ersatzteilzeichnung 4: Filtersatz-Halter Abb. 29: Ersatzteilzeichnungen 2, 3 und 4 dryCAT-Serie | 1.04...
- Seite 26 Ersatzteile Ersatzteilzeichnung 5: Tank Abb. 30: Ersatzteilzeichnung 5 dryCAT-Serie | 1.04...
- Seite 27 Ersatzteile Ersatzteilzeichnung 6: Trolley Abb. 31: Ersatzteilzeichnung 6 dryCAT-Serie | 1.04...
- Seite 28 Elektroschaltpläne 14 Elektroschaltpläne Elektroschaltplan dryCAT 120 BAG Abb. 32: Elektroschaltplan dryCAT 120 BAG dryCAT-Serie | 1.04...
- Seite 29 Elektroschaltpläne Elektroschaltplan dryCAT 320 BAG-H Pro Abb. 33: Elektroschaltplan dryCAT 320 BAG-H Pro dryCAT-Serie | 1.04...
- Seite 30 KABEL C.350-BI-FF-SP9-S1,5 MECB01536 KABEL C.350-AR-FF-SP9-S1,5 MECB01679 KABEL M.350-G/V-FF-FF S1,5 MECB01675 KABEL M.400-G/V-FF-SP9-S1,5 MECB01662 KABEL C.DUBLE-350-AR-FF-FF-S1,5 MECB01661 KABEL C.DUBLE-350-BI-FF-FF-S1,5 MECB01539 KABEL C.350-AR-FF-FF-S1,5 MEVR02118 VERBINDER FM-FM MIT FASTONBEDECKUNG MECI38052 SCHALTER ANTI-SPRITZEN MECI28677 SCHALTER METK41830 TEMPERATUREGLER T MAX 85 C dryCAT-Serie | 1.04...
- Seite 31 Verfahren zur Messung der elektromagnetischen Felder von Haushaltsgeräten und ähnlichen Elektrogeräten im Hinblick auf die Sicherheit von Personen in elektromagnetischen Feldern Kilian Stürmer, Stürmer Maschinen GmbH, Dokumentationsverantwortlich: Dr.-Robert-Pfleger-Str. 26, D-96103 Hallstadt Hallstadt, 09.09.2021 ______________________ Kilian Stürmer Geschäftsführer dryCAT-Serie | 1.04...
