TC-MIDI (+) X2
Potentialausgleich/Statische Aufladung
Statische Aufladungen können zu zündgefährlichen Funken-
bildungen führen. Vermeiden Sie statische Aufladung. Alle
leitfähigen Teile des Kühlers müssen geerdet sein!
Am Gehäuse ist ein Anschluss für einen Erdungs-/Potential-
ausgleichsleiter angebracht. Sorgen Sie für eine ausreichende
Erdung des Gehäuses (Leiterquerschnitt mindestens 4 mm
Beachten Sie insbesondere auch die Anforderungen der EN
60079-14!
WARNUNG
Gefährliche Spannung
Der Anschluss darf nur von geschultem Fachpersonal vorge-
nommen werden.
VORSICHT
Falsche Netzspannung
Falsche Netzspannung kann das Gerät zerstören.
Bei Anschluss auf die richtige Netzspannung gemäß Typen-
schild achten.
WARNUNG
Hohe Spannung
Beschädigung des Gerätes bei Durchführung der Isolations-
prüfung
Führen Sie keine Prüfung der Spannungsfestigkeit mit Hoch-
spannung am Gesamtgerät durch!
Spannungsfestigkeitsprüfung
Das Gerät ist mit umfangreichen EMV-Schutzmaßnahmen
ausgerüstet. Die notwendigen Prüfungen wurden werkseitig
durchgeführt (Prüfspannung je nach Zulassung 2,1 kV bzw.
2,55 kV DC).
Sofern Sie die Spannungsfestigkeit selbst nochmals prüfen
wollen, können sie diese am Gesamtgerät durchführen. Prü-
fen sie das Gerät nur mit den vorgegebenen Werten und mit
Gleichspannung. Bei einer Prüfung der Spannungsfestigkeit
mit Wechselspannung werden elektronische Bauteile beschä-
digt. Die empfohlene Spannung beträgt hierbei 2,1 kV DC, 2 s.
Ziehen sie vor der Prüfung alle Versorgungsleitungen vom Ge-
rät ab. Die Spannung kann direkt über den Netzanschluss er-
folgen.

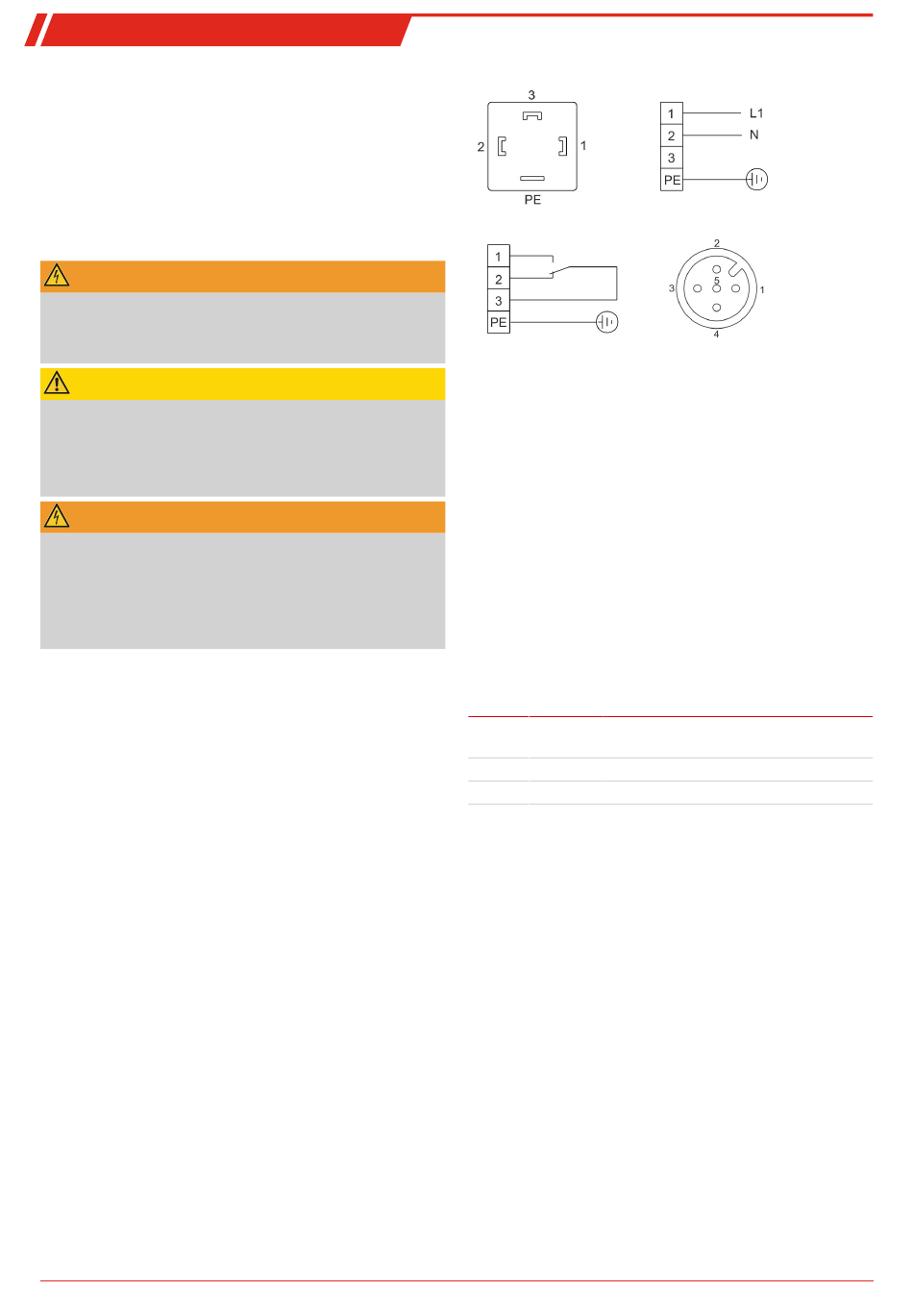

Anschluss über Stecker
Das Gerät ist mit je einem Stecker nach EN 175301-803 für die
Spannungsversorgung und den Signalausgang ausgerüstet.
Diese sind bei korrektem Anschluss der Leitung verwechs-
lungssicher angebracht. Bitte achten Sie deshalb darauf, dass
die Stecker nach dem Anschluss der Leitungen wieder ent-
sprechend zusammengebaut werden. Nachfolgend sind die
Anschlussbelegungen angegeben, wobei die Nummern denen
auf den Steckern entsprechen.
Die Zuleitungsquerschnitte sind der Bemessungsstromstärke
anzupassen. Verwenden Sie maximal einen Leitungsquer-
2
schnitt von 1,5 mm
(AWG 16) und einen Kabeldurchmesser
von 8 - 10 mm (0,31 – 0,39 inch).
6
Bühler Technologies GmbH
Steckernummerierung
2
).
Statusausgang S2
* Bei Verwendung des Statusausgangs mit Spannung ≥ 33 V
AC oder ≥ 70 V DC ist der Schutzleiter (PE) anzuschließen.
Die Klemmbereiche von S1 und S2 haben einen Durchmesser
von 8 - 10 mm (0,31 – 0,39 inch).
4.4 Signalausgänge
Das Gerät verfügt über verschiedene Statussignale. Die maxi-
male Schaltleistung der Statusausgänge beträgt jeweils
250 V AC/150 V DC, 2 A, 50 VA.
Ein Alarm wird über den Statusausgang (S2) ausgegeben,
wenn die Temperatur des Kühlers außerhalb der festgelegten
Grenzwerte liegt. Dabei wird nicht signalisiert, ob der Alarm
wegen Übertemperatur oder Untertemperatur ausgelöst wur-
de.
Die Frontfolie enthält drei LEDs:
Farbe
Beschrif-
tung
Rot
S2
Gelb
S1
Grün
OP
Die LEDs OP und S2 signalisieren den Gerätezustand analog
zum Statusausgang S2.
Ist die Option „Temperatursignal" integriert, steht das Signal
für die Isttemperatur am Analogausgang des Kühlers zur Ver-
fügung.
Ist der Feuchtefühler (Option) installiert, wird zusätzlich ein
Alarm über den Statusausgang (S2) ausgelöst, wenn im auf-
bereiteten Messgas noch Feuchtigkeit enthalten ist oder ein
Kabelbruch erkannt wird. Dabei wird nicht unterschieden, ob
der Alarm/Kabelbruch durch den Feuchtefühler 1 oder 2 aus-
gelöst wurde. Diese Information erscheint in der Anzeige.
Das Temperatursignal kann über den Einbaustecker (S3) mit
dem Anschluss M12x1 abgenommen werden. Dieser Stecker
befindet sich neben den Anschlüssen für die Feuchtefühler
auf der Oberseite des Kühlers.
Netzanschluss S1
Analogausgang S3
*
*
Funktion
Temperatur über-/unterschritten, Gerä-
tefehler
---
Normalbetrieb
BX440024 ◦ 10/2024
1 - nicht belegt
2 - nicht belegt
3 - GND
4 - 4-20 mA out
5 - Schirmung
