Bühler technologies TC-MIDI Kurzanleitung Seite 2

TC-MIDI (+) X2
1 Einleitung
Diese Kurzanleitung unterstützt Sie bei der Inbetriebnahme
des Gerätes. Beachten Sie die Sicherheitshinweise, andernfalls
können Gesundheits- oder Sachschäden auftreten. Lesen Sie
vor der Inbetriebnahme die Originalbetriebsanleitung mit
Hinweisen zur Wartung und Fehlersuche sorgfältig durch.
Diese finden Sie auf der beigefügten CD und im Internet unter
www.buehler-technologies.com
Bei Fragen wenden Sie sich an:
Bühler Technologies GmbH
Harkortstraße 29
40880 Ratingen
Deutschland
Tel.: +49 (0) 21 02 / 49 89-0
Fax: +49 (0) 21 02 / 49 89-20
Diese Betriebsanleitung ist Teil des Betriebsmittels. Der Her-
steller behält sich das Recht vor, die Leistungs-, die Spezifikati-
ons- oder die Auslegungsdaten ohne Vorankündigung zu än-
dern. Bewahren Sie die Anleitung für den späteren Gebrauch
auf.
1.1 Bestimmungsgemäße Verwendung
Das Gerät ist zum industriellen Einsatz in Gasanalysensyste-
men bestimmt. Es stellt eine wesentliche Komponente zur
Aufbereitung des Messgases dar, um das Analysengerät vor
Restfeuchtigkeit im Messgas zu schützen.
Messgaskühler mit der Option für hochreinen Sauerstoff (Suf-
fix -O2) sind, bezüglich der medienberührenden Teile, speziell
für den Einsatz mit erhöhten Sauerstoffkonzentrationen opti-
miert. Eine Spezialreinigung der Komponenten zur Minimie-
rung organischer und anorganischer Verunreinigungen ist
obligatorisch. Die Fertigung der Produkte unter kontrollierten
Sauberkeitsbedingungen gewährleistet die Einhaltung der
Grenzwerte in Anlehnung an EIGA Doc 33/18.
Messgaskühler mit der Option für hochreinen Wasserstoff
(Suffix -H2) sind, insbesondere zur Vermeidung Wasserstoff-
induzierter Bauteilschädigung, durch erweiterte Fertigungs-
maßnahmen speziell veredelt. Darüber hinaus werden die
medienberührenden Teile einer zusätzlichen optischen Prü-
fung unterzogen, um etwaige metallische Restverschmutzun-
gen, wie Späne und Partikel zu entfernen. Abschließend findet
serienmäßig eine Dichtigkeitsprüfung statt.
Das Betriebsmittel darf in einer explosiven Gasatmosphäre
der Zone 2, Explosionsklasse IIC (ATEX, IECEx und EAC Ex), die
selten und dann nur kurzzeitig explosiv ist und in Class I, Divi-
sion 2 (US & Kanada) betrieben werden.
Beim Durchleiten von brennbaren Gasen ist darauf zu achten,
dass die medienführenden/-berührenden Teile technisch
dicht angeschlossen werden.
Der optionale Anbau diverser Zusatzgeräte kann den Einsatz-
bereich des Gerätes einschränken.
Kühler mit Zertifikat für Kanada und IECEx
Das Betriebsmittel muss in werkzeuggesichertes Gehäuse IP54
Gehäuse montiert werden.
2 Bühler Technologies GmbH
Kühler mit Zertifikat für USA
Das Betriebsmittel muss in werkzeuggesichertes Gehäuse IP54
Gehäuse montiert werden, welches dazu ausgelegt ist, eine
oder mehrere Verkabelungsmethoden der Class I Division 2
nach dem National Electric Code (ANSI/NFPA 70) aufzuneh-
men.
Kühler mit Zertifikat für ATEX
Das Gerät muss in ein werkzeuggesichertes Gehäuse einge-
baut werden, das mindestens die Schutzart IP54 aufweist und
den Anforderungen der EN 60079-0 entspricht oder als Ex e
zertifiziert ist und die Anforderungen an Gehäuse, Montage,
Abstände und Trennungen der endgültigen Anwendung er-
füllen.
Kühler mit EAC Ex Zertifikat
Das Betriebsmittel muss in einem Gehäuse mit einem Schutz-
grad von IP54 montiert werden, welches die Anforderungen
aus GOST 14254-2015 erfüllen.
Beachten Sie die Angaben hinsichtlich des spezifischen Ver-
wendungszwecks, vorhandener Werkstoffkombinationen so-
wie Druck- und Temperaturgrenzen.

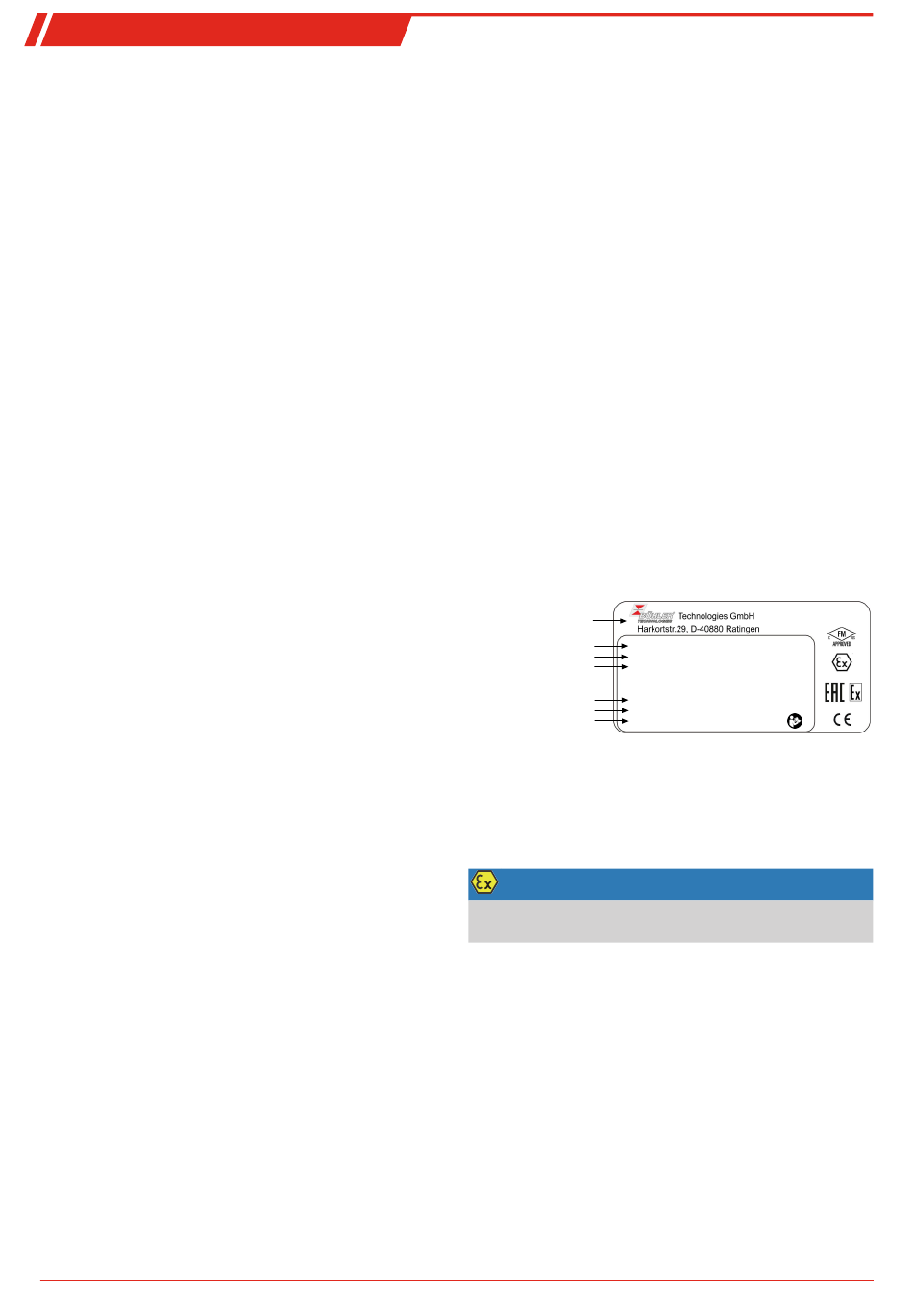

1.2 Typenschild
Beispiel:
Hersteller mit Anschrift
Typbezeichnung und Spannung
TC-MIDI 230 V, 50/60 Hz, 290W
Serien Nr., Artikel-Nr.
101001081115 449631122111011001000
Zündschutzkennzeichnungen
FM18ATEX0012X II 3 G Ex ec nC IIC T4 Gc
(Atex, IECex und US/Canada)
IECEx FMG 18.0005X Ex ec nC IIC T4 Gc
USA/Canada: CL I DIV 2 GP ABCD
EAC Ex-Zulassungsnummer
RU C-DE.HA65.B.00608/20
Beschreibung
0°C...60°C
Herstellungsjahr
02/2024
1.3 Lieferumfang
• Kühler
• Produktdokumentation
• Anschluss- bzw. Anbauzubehör (optional)
2 Sicherheitshinweise
HINWEIS
Das Gerät ist für den Einsatz in explosionsgefährdeten Berei-
chen zugelassen.
Der Einsatz des Gerätes ist nur zulässig, wenn:
• das Produkt unter den in der Betriebs- und Installations-
anleitung beschriebenen Bedingungen, dem Einsatz ge-
mäß Typenschild und für Anwendungen, für die es vorge-
sehen ist, verwendet wird. Bei eigenmächtigen Änderun-
gen des Gerätes ist die Haftung durch die Bühler Techno-
logies GmbH ausgeschlossen,
• die Angaben und Kennzeichnungen auf den Typenschil-
dern beachtet werden,
• die im Datenblatt und der Anleitung angegebenen Grenz-
werte eingehalten werden,
• Überwachungsvorrichtungen/Schutzvorrichtung korrekt
angeschlossen sind,
BX440024
